一、JTW-LD-DA5000/85缆式线型感温火灾探测器接线端子说明

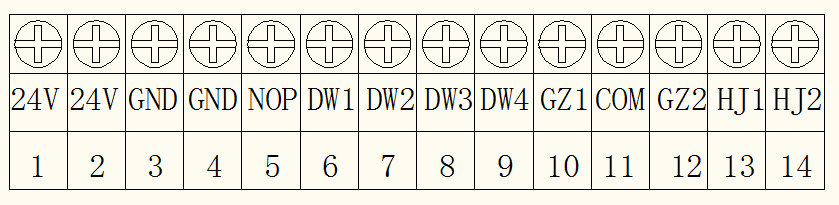

　　1、信号处理单元接线端子说明

　　1)端子1-4：DC24V电源端子，端子1、2为供电电源DC24V的正极，端子3、4为供电电源DC24V的负极；

　　2)端子6-9：感温电缆接入端子，感温电缆白色芯线接6、7（无极性），感温电缆绝缘芯线接8、9（无极性）；

　　3)端子10-11：故障报警继电器（故障时断开）输出。

　　端子11-12：故障报警继电器（故障时闭合）输出。

　　4)端子13-14：火灾报警继电器（报警时闭合）输出。

　　2、终端盒接线端子说明

　　端子1-4：感温电缆接入端子，感温电缆白色芯线接1、2（无极性），感温电缆绝缘芯线接3、4（无极性）；

　　（注：绝缘芯线接线时请去掉表面绝缘漆）

　　3、接线方式

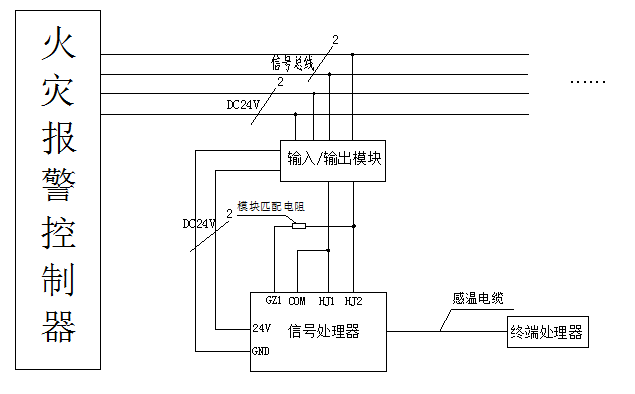

　　与火灾报警控制系统配套使用时，可通过其输入/输出模块，将线型感温火灾探测器的报警信号接入系统，其接线方式见下图。

　　二、JTW-LD-DA5000/85缆式线型感温火灾探测器安装方式

　　1、典型桥架感温电缆的安装方式

　　缆式线型感温火灾探测器应采用“S”形布置在每层电缆的上表层，其敷设方式见下图：

　　2、感温电缆安装要求

　　感温电缆应以连续的无抽头或无分支的连接布线方式安装，并严格按照设计要求进行施工,如确需中间接头时，必须使用专用的感温电缆中间接线盒；

　　感温电缆可以采用直线式、缠绕式或正弦波式敷设，为提高探测灵敏度尽量采用与被保护对象的接触式安装，安装时宜采用专用夹具；

　　感温电缆安装过程中要求避免重力挤压冲击；

　　安装时严禁硬性弯曲（弯曲半径要大于0.2m）、扭转感温电缆；

　　感温电缆安装完毕后，应没有破损、划伤等现象，确保防水性能，并测量绝缘状况良好；

　　严禁在温度超过60度的环境中，使用该感温电缆；

　　对正常工作时最高表面温度超过60度的被保护对象，严禁使用该感温电缆。

　　3、信号处理单元与终端盒的安装

　　信号处理器采用直流24V供电，外壳为工程绝缘塑料，屏蔽接地采用浮地方式，因此探测器无电气强度要求。接线时需打开信号处理单元、终端盒盒盖。感温元件、信号线、电源线均需通过防水接线孔穿入，安装后需将防水接线孔锁紧。

　　信号处理单元盒安装在室内时，应将其固定在现场附近的墙壁上或金属框架上；采用集中安装的原则，距地高度应在1.5m左右；

　　信号处理单元盒安装在室外时，应有外罩防雨箱；

　　信号处理单元盒应安装在明显便于观察、维护的位置，并设醒目标志牌；

　　安装信号处理单元、终端盒时，必须保证盒体的密封性能，以保证达到探测器各部分的防护等级。否则，将使探测器可靠性下降，降低探测器的性能，并造成探测器误报火警或故障情况的发生。
