青鸟消防官方推荐消防模块接线图

作者：青鸟消防日期：2019-10-11 03:42:05 浏览：81188

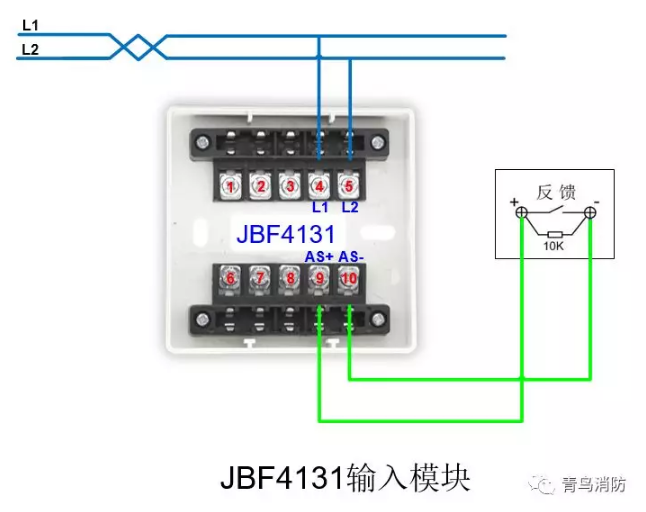

JBF4131输入模块

JBF4131输入模块接线图

JBF4132输入模块

　　01断开反馈

　　 JBF4132输入模块断开反馈接线图

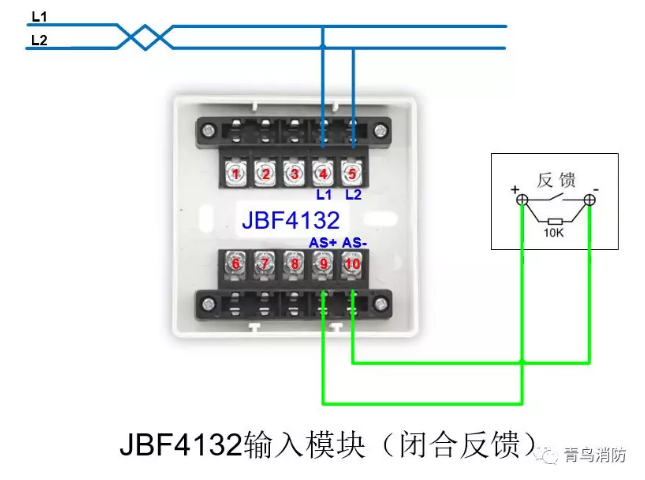

　　02闭合反馈

JBF4132输入模块闭合反馈接线图

JBF4141输入/输出模块

　　01有源有检测

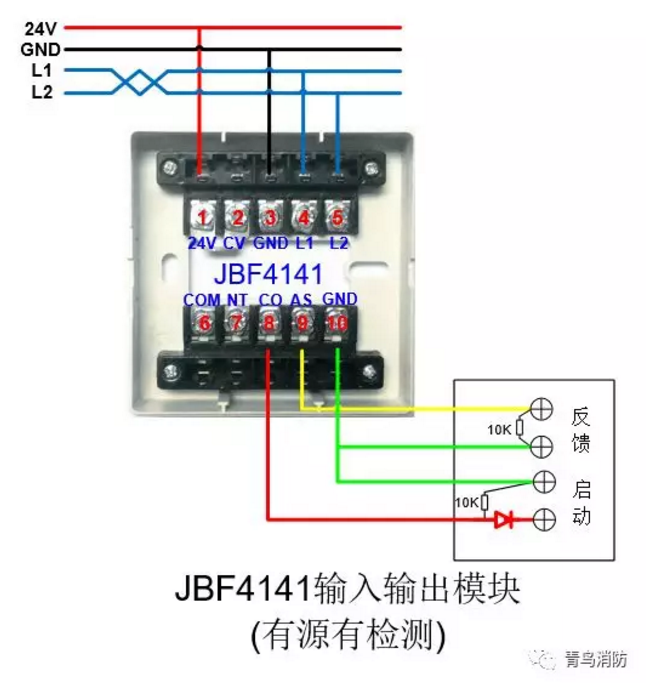

JBF4141输入/输出模块有源有检测接线图

　　02无源有检测

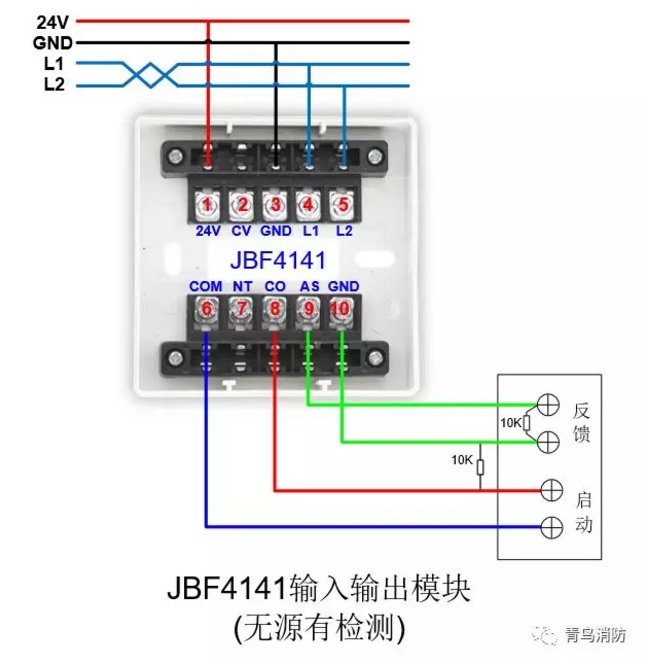

JBF4141输入/输出模块无源有检测接线图

JBF4142输入/输出模块

　　01动作输出闭合信号（无源有检测）

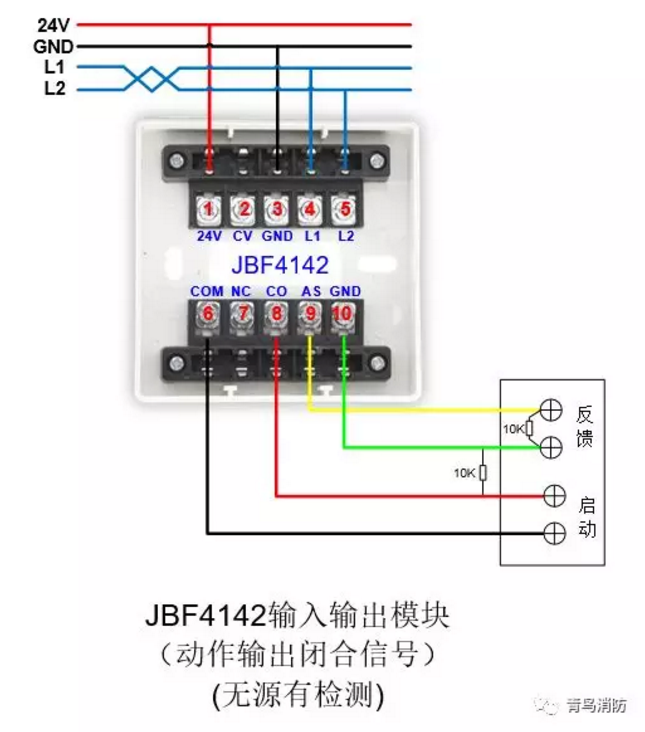

JBF4142输入/输出模块动作输出闭合信号（无源有检测）接线图

　　02动作输出联动断开信号（无源有检测）

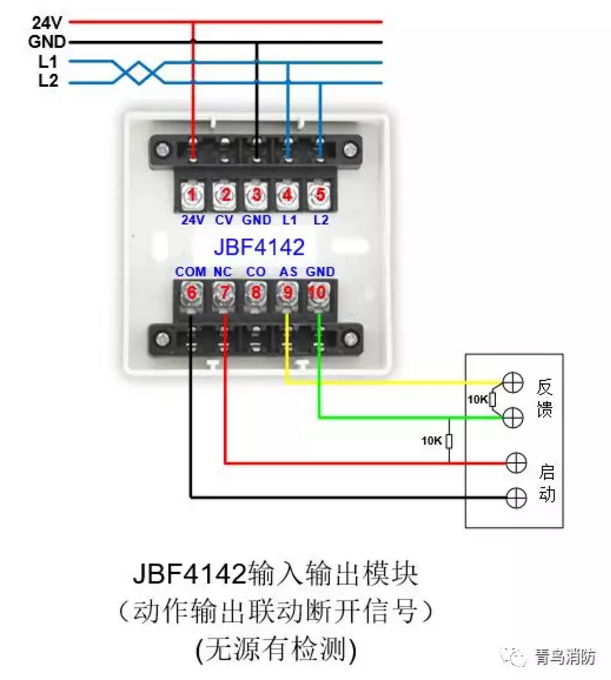

JBF4142输入/输出模块动作输出联动断开信号（无源有检测）接线图

　　03动作断开24V（有源有检测）

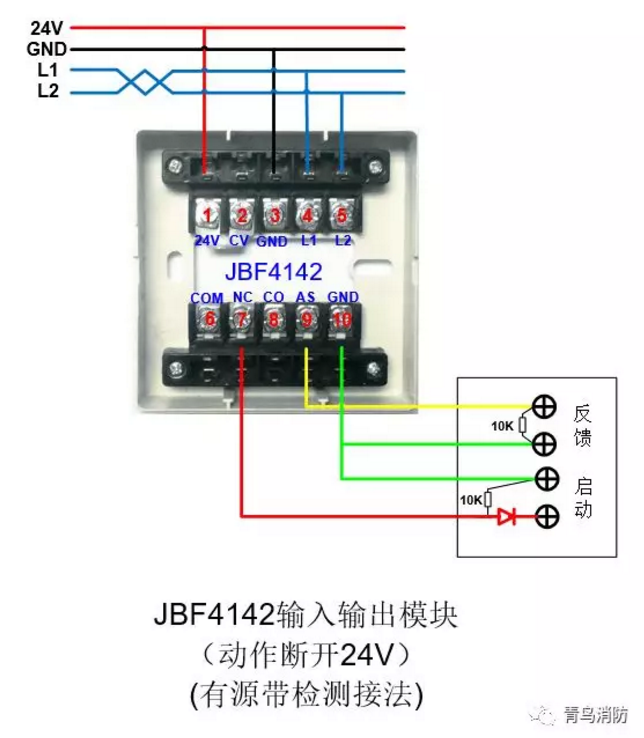

JBF4142输入/输出模块动作断开24V（有源有检测）接线图

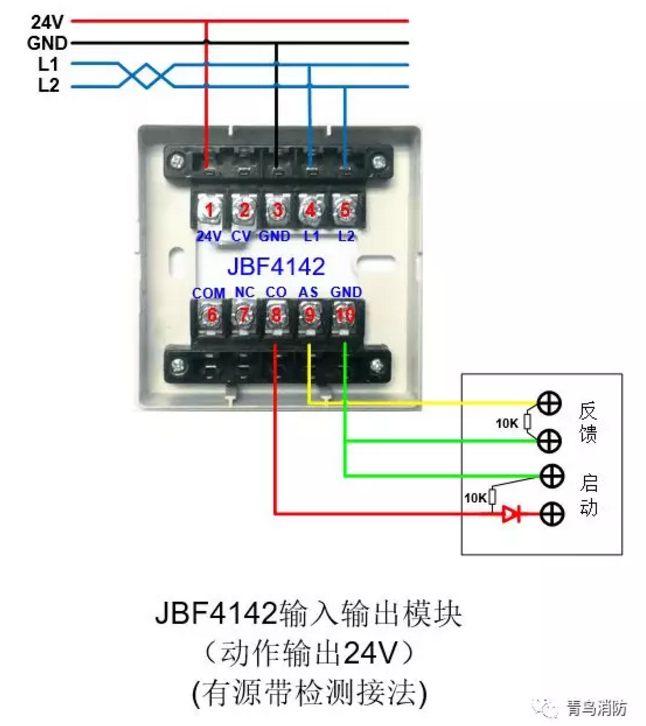

　　04动作输出24V（有源有检测）

JBF4142输入/输出模块动作输出24V（有源有检测）接线图

JBF-155F多线切换接口盒

　　01持续有源输出

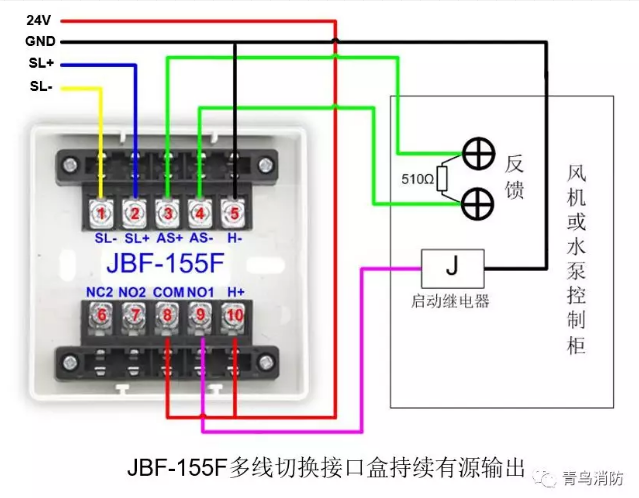

JBF-155F多线切换接口盒持续有源输出接线图

　　02点动有源输出

JBF-155F多线切换接口盒点动有源输出接线图

JBF5155输入/输出模块

　　01持续输出

JBF5155输入/输出模块持续输出接线图

　　02点动输出

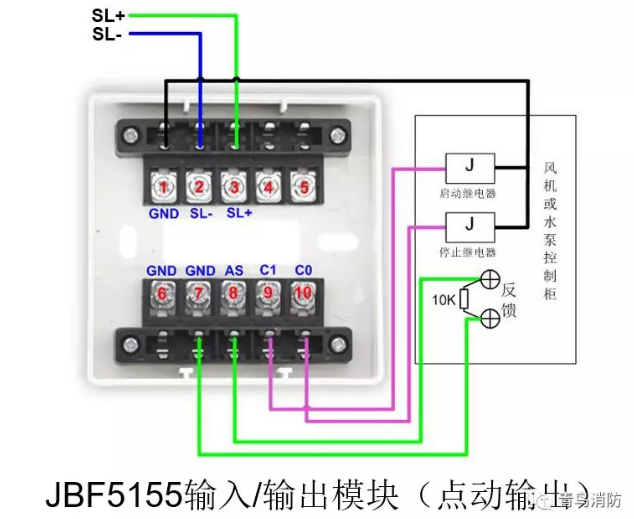

JBF5155输入/输出模块点动输出接线图

JBF4143/JBF4143A输出模块

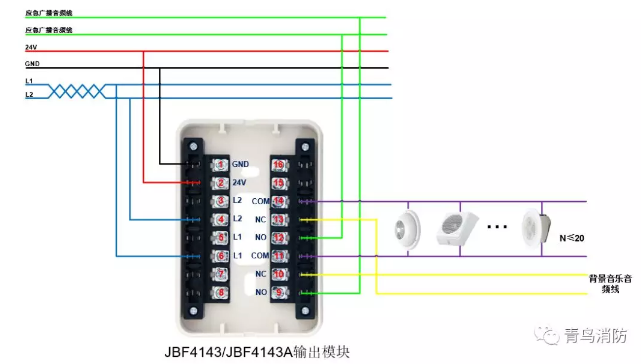

JBF4143/JBF4143A输出模块接线图

JBF4137中继模块

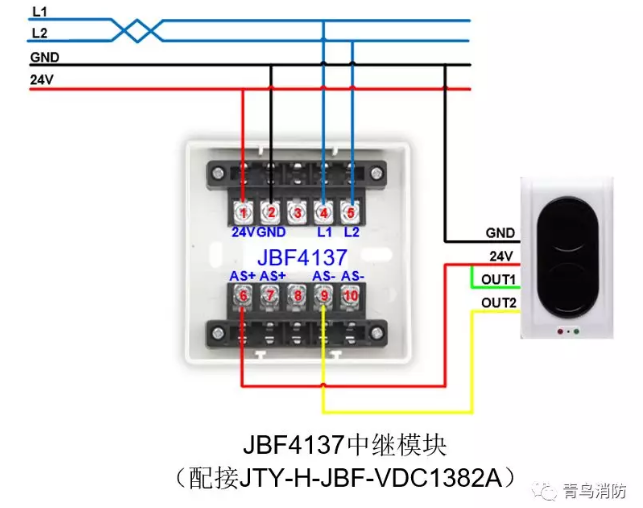

　　01配接JTY-H-JBF-VDC1382A

JBF4137中继模块配接JTY-H-JBF-VDC1382A接线图

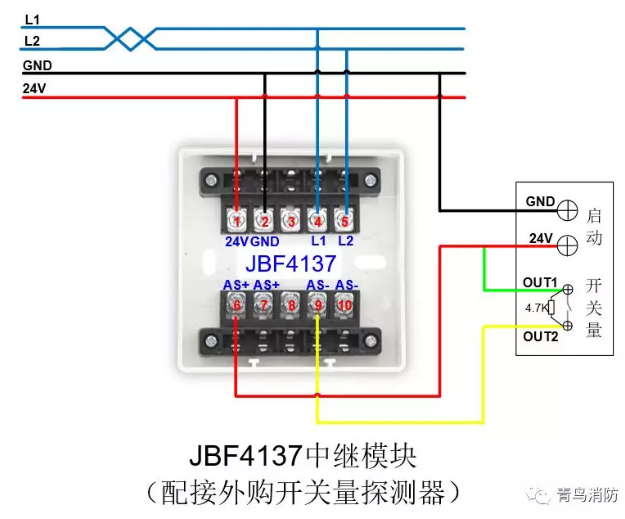

　　02配接外购开关量探测器

JBF4137中继模块配接外购开关量探测器接线图

JBF4171隔离模块

　　01树状分支接线

JBF4137隔离模块树形接线接线图

　　02环形接线

JBF4137隔离模块环形接线接线图
