泰和安二线制火灾自动报警及联动控制系统接线图（2020版）

作者：泰和安日期：2020-04-25 10:31:34 浏览：94163

　　近期，小编时常在后台收到大伙的留言说“发个接线图”、“请问有产品接线图嘛”，这不，你们一直期待的产品接线图来咯，小编将分期推送。今天小编为大家分享的是泰和安二线制火灾自动报警及联动控制系统接线图，强烈推荐大家收藏备用！

泰和安二线制火灾自动报警及联动控制系统图

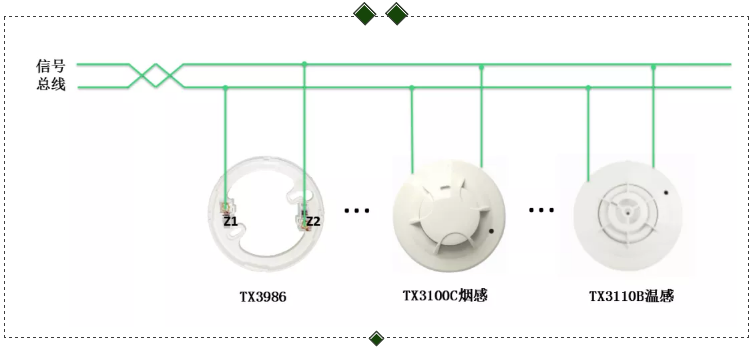

TX3100C点型光电感烟火灾探测器、TX3110B点型光电感温火灾探测器接线图

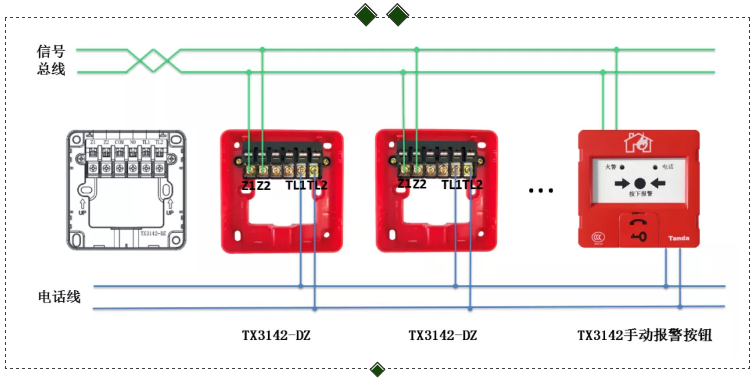

TX3142手动报警按钮接线图

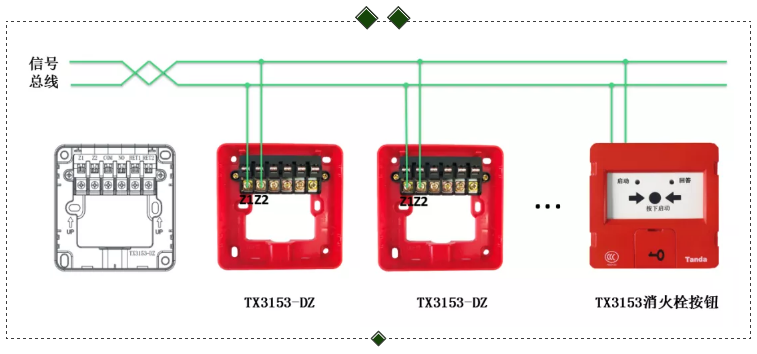

TX3153消火栓按钮接线图

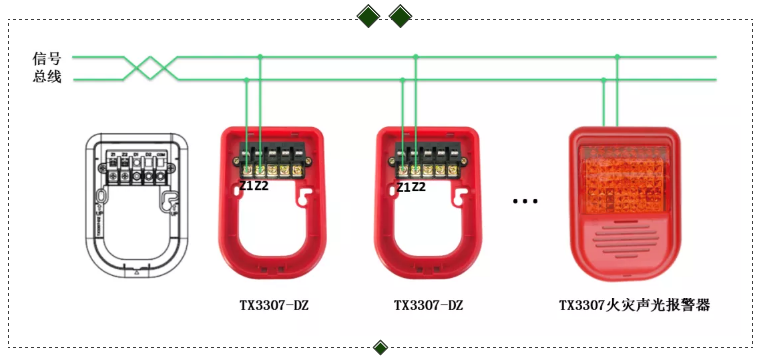

TX3307火灾声光报警器接线图

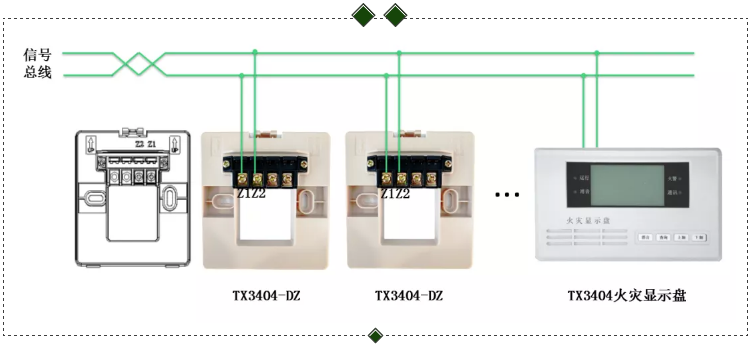

TX3404火灾显示盘接线图

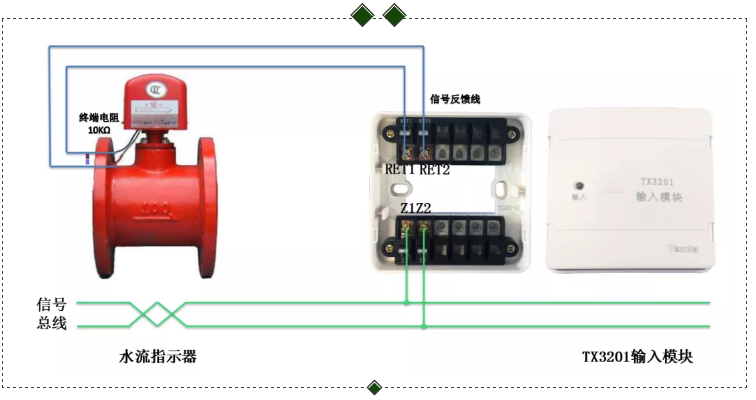

TX3201输入模块接水流指示器

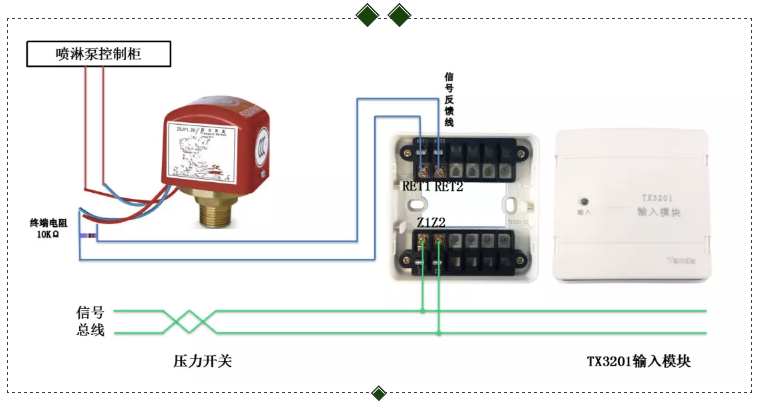

TX3201输入模块接压力开关

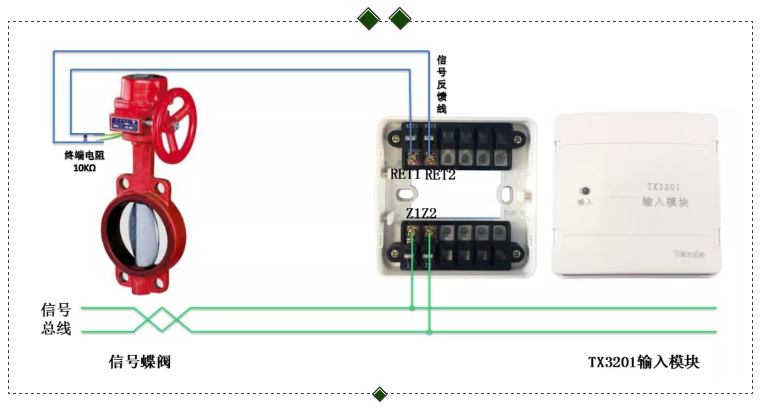

TX3201输入模块接信号蝶阀

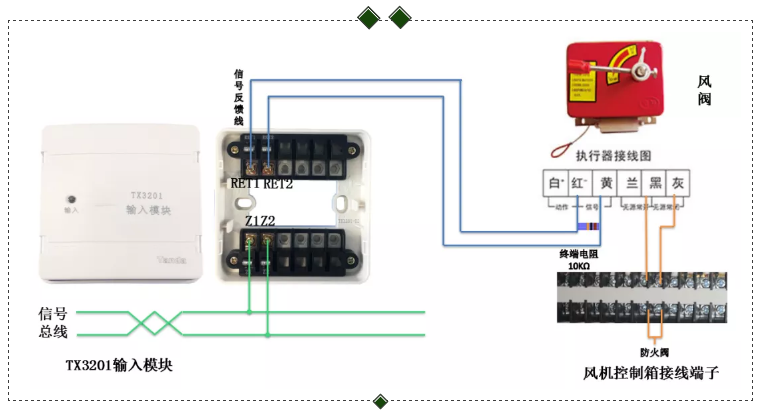

TX3201输入模块接风阀

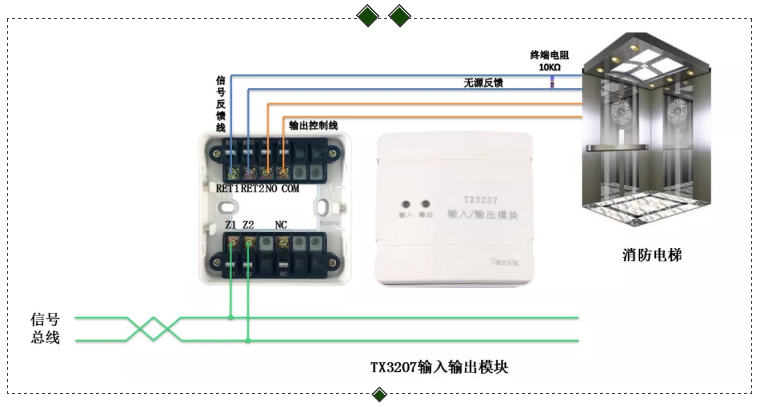

TX3207输入输出模块常开触点控制消防电梯

TX3207输入输出模块常闭触点控制消防电梯

TX3207输入输出模块控制防火卷帘

TX3207输入输出模块有源输出接线方式

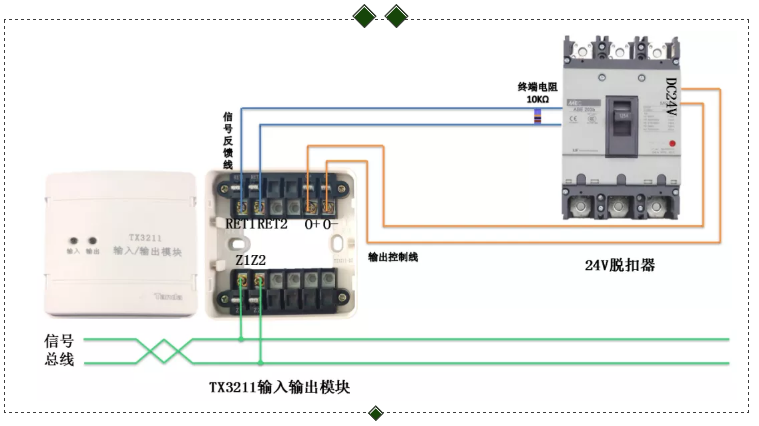

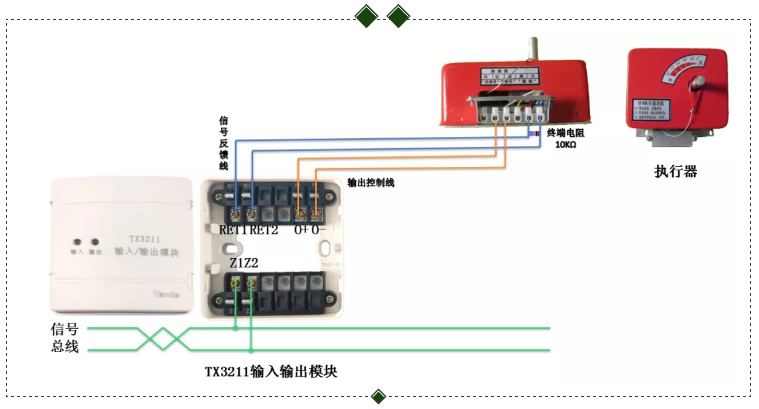

TX3211输入输出模块控制风阀

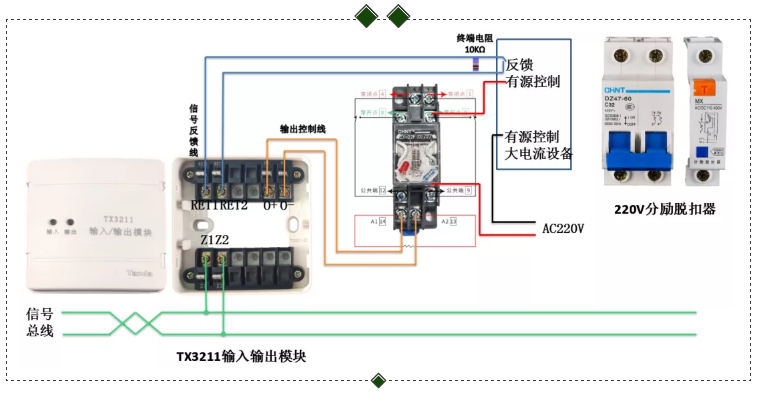

TX3211输入输出模块控制照明配电

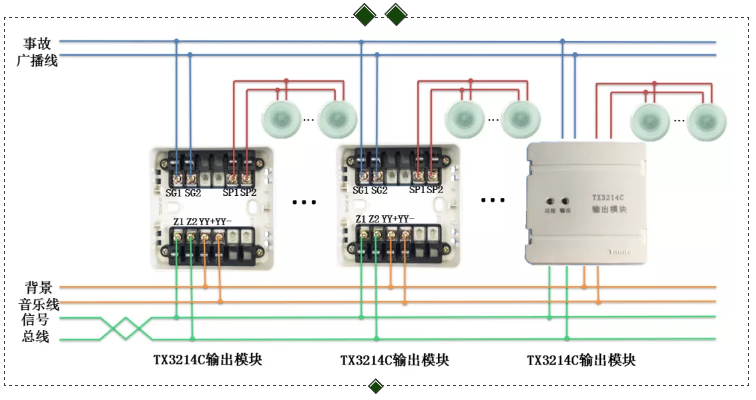

TX3214C输出模块接线图

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料，还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:依爱消防气体灭火控制系统接线图

用户评论

问匿名用户评论等级：

TX3219A隔离模块的接法

2023-08-07 10:06:46

问匿名用户评论等级：

泰和安产品好用，质量好！

2022-07-03 11:46:42

问匿名用户评论等级：

麻烦问下，，两总线有源TX3211模块，，从模块出来的电压，可以带动24v继电器和24v防火阀吗？不需要在单独拉24v电源线是吗？

答管理员：

有源输出是脉冲型信号，另外也要看输出电流大小。继电器那需要电平信号。详细可以电话咨询400-928-6119

2021-04-18 08:42:19

问匿名用户评论等级：

TX3207是有源输出？不是就给了个开关量吗？，，那TX3211模块是什么输出？

2021-04-13 14:20:51

问匿名用户评论等级：

哇，app上也能评论啦，真不错

答管理员：

是啊，欢迎推荐给朋友

2020-04-29 19:56:51

问匿名用户评论等级：

非常实用的干货文章，希望多出此类文章

答管理员：

好的，我们会多出此类文章，请多多关注哦

2020-04-29 19:54:58
