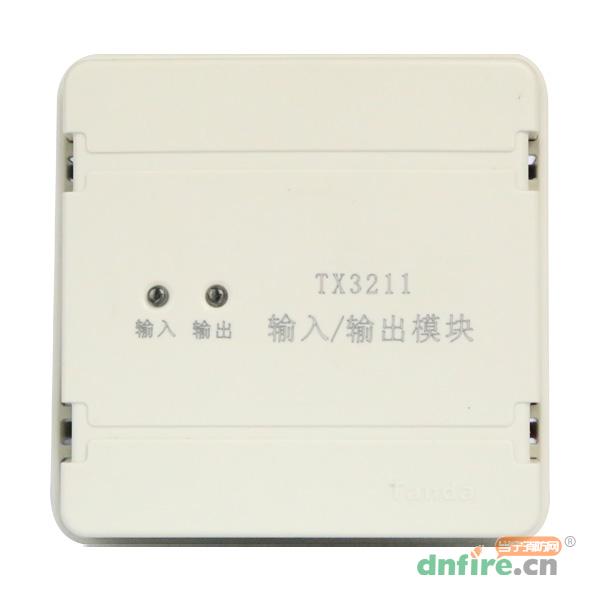

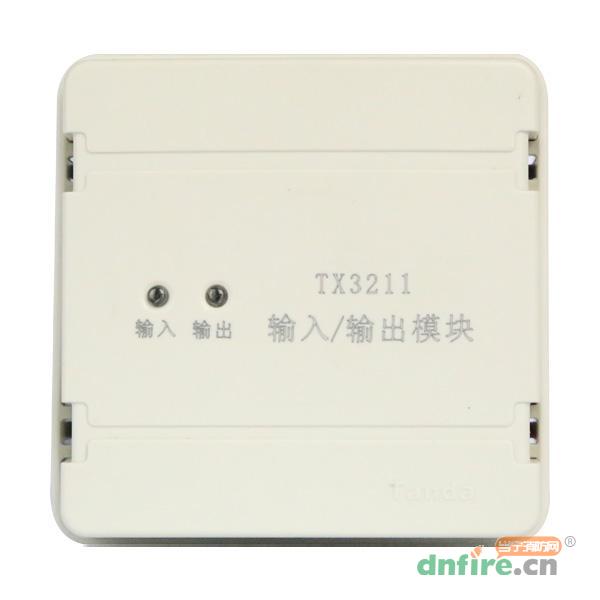

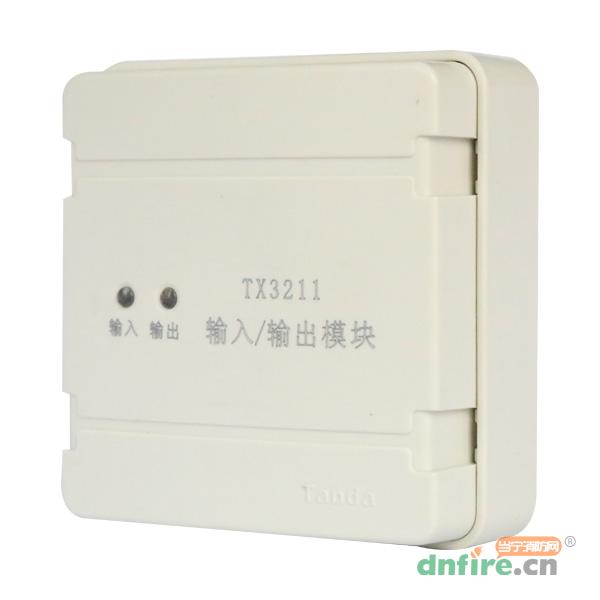

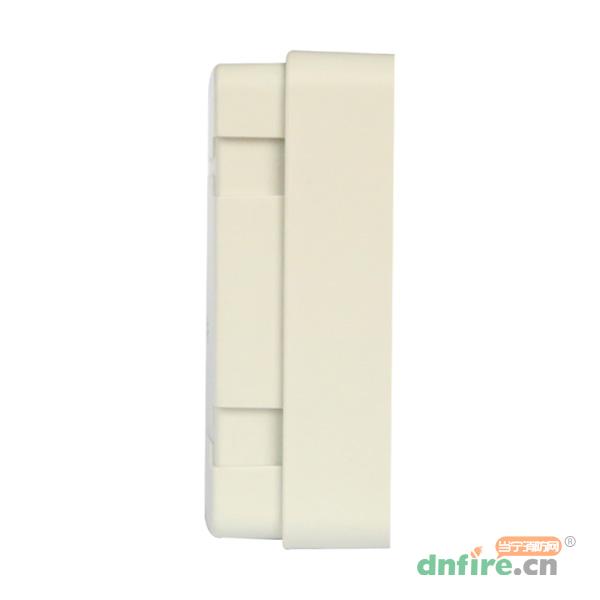

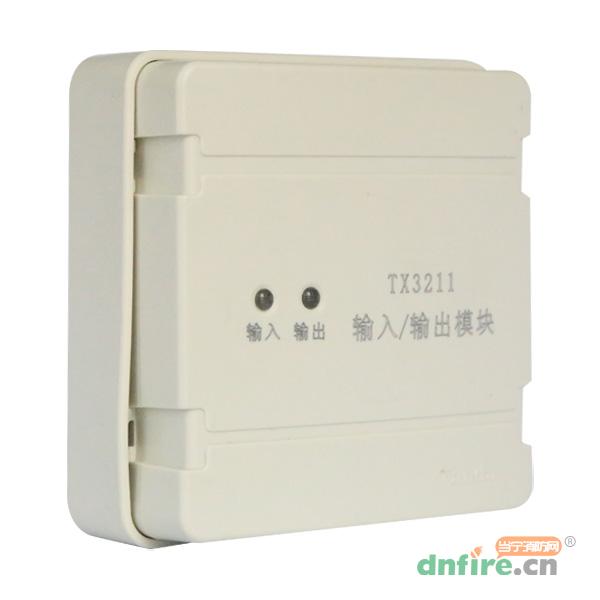

一、TX3211输入输出模块的概述及性能特点

　　TX3211输入/输出模块（以下简称模块）符合国家标准GB16806-2006《消防联动控制系统》。本模块用于控制具有动作信号输出的自锁型消防设备(如：排烟口、送风口、防火阀等)，负责将火灾报警控制器的联动指令传送给受控设备，再将受控设备的动作反馈信号传送回火灾报警控制器。

　　本模块外形美观，采用插拔式结构，方便施工安装；采用专用集成芯片，具有强大的分析判断能力，可对所连接受控设备的控制线（断路状态、短路状态）、反馈线（断路状态、短路状态）进行检测，并通过指示灯给出状态指示。

　　注意：在输入线的末端（远离模块端）必须并联一个10KΩ的终端电阻，否则控制器将报该模块的“反馈线故障”。由于输出线接有受控设备作为负载，故无须配接终端电阻；不可断开受控设备做试验，否则控制器将报该模块的“输出线故障”。输出端口连续启动间隔时间大于180S。若回路联动设备全部为此模块，最大带载数量为100个。

　　二总线，无极性；

　　采用专用集成芯片；

　　总线、输入线、输出线之间均采用隔离设计，减少外部干扰的影响；

　　输入可设置为常开检线或常闭检线模式；

　　输出为有源脉冲输出；

　　软硬件多级滤波，提高抗干扰能力；

　　插拔式结构设计，正面拆装，工程使用方便。

二、TX3211输入输出模块技术参数

型号	TX3211
名称	输入输出模块
品牌	泰和安
工作电压	脉冲24V（15V~28V）
监视电流	≤0.5mA
报警电流	≤2mA
编码方式	电子编码

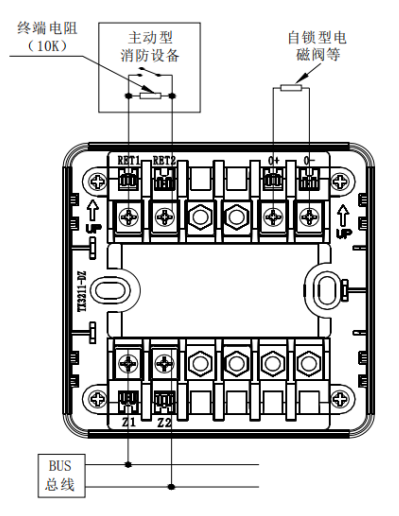

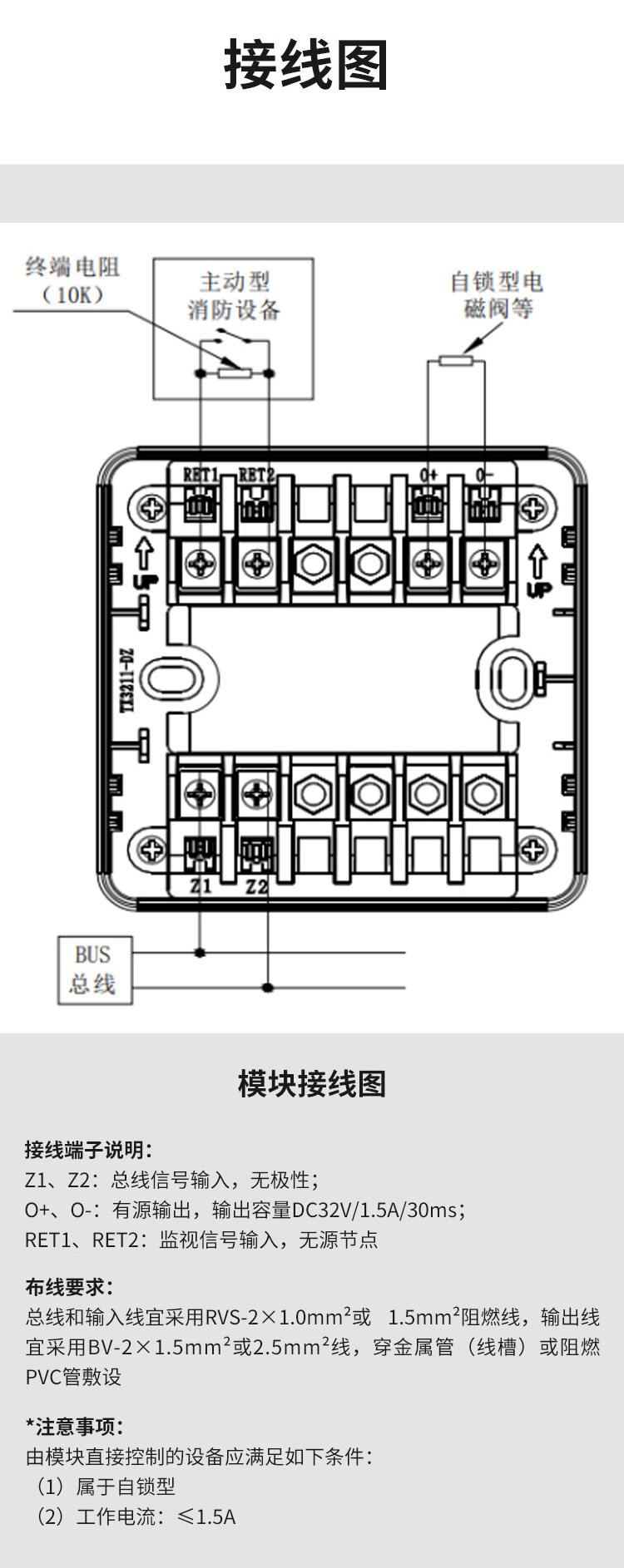

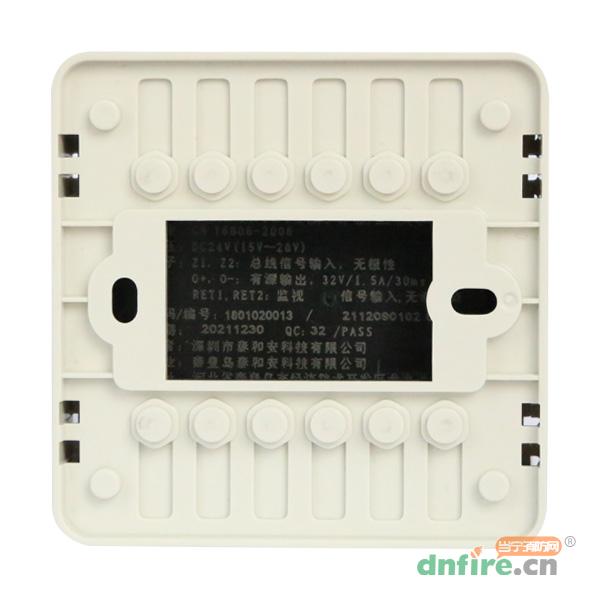

三、TX3211输入输出模块接线图

　　Z1、Z2：总线信号输入，无极性；

　　O+、O-：有源输出，输出容量DC32V/1.5A/30ms；

　　RET1、RET2：监视信号输入，无源接点。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

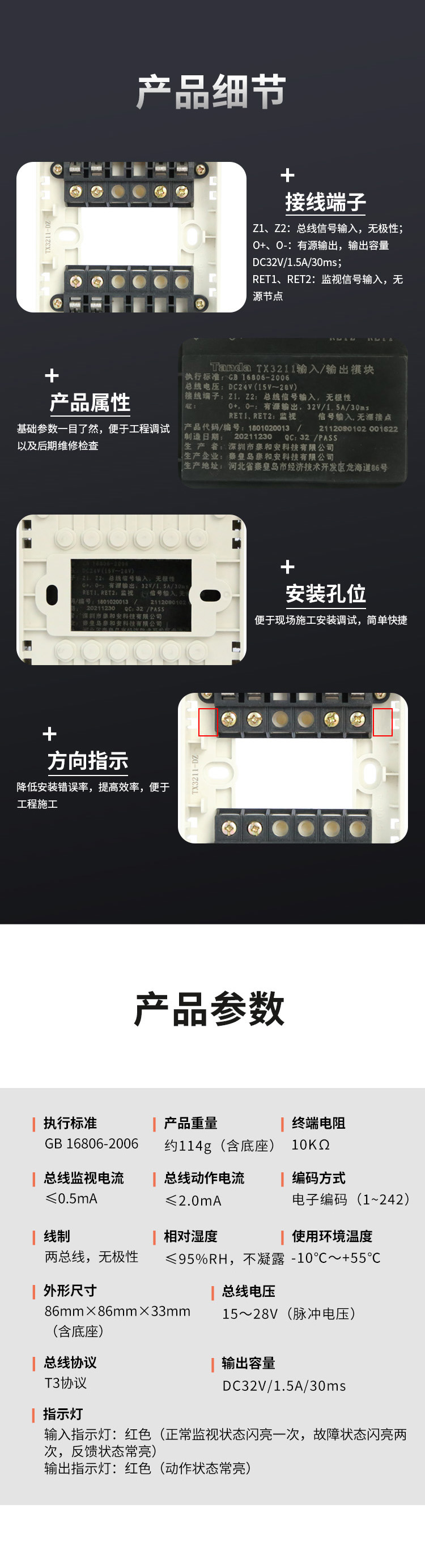

商品属性
[品牌]	泰和安
[型号]	TX3211
[名称]	输入/输出模块
[工作电压]	15～28V（脉冲电压）
[工作电流]	总线监视电流：≤0.5mA，总线动作电流：≤2mA
[环境温度]	10°C～55°
[环境湿度]	≤95%RH，不凝露

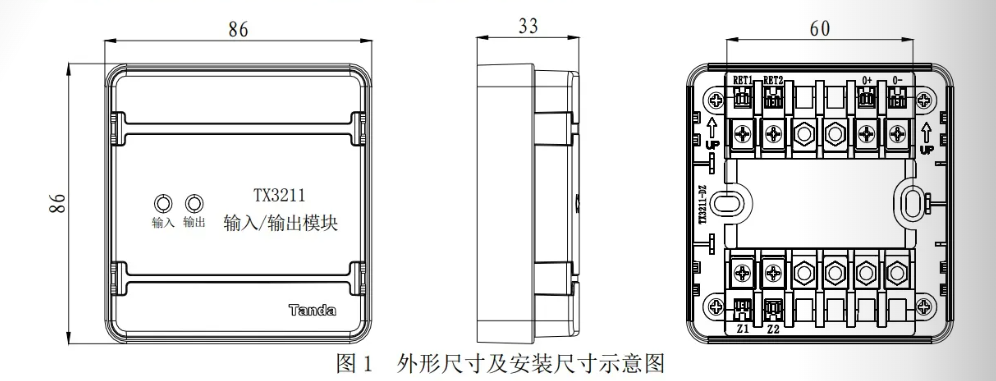

[尺寸]	86mm×86mm×33mm（含底座
[重量]	约114g（含底座
[执行标准]	GB 16806-200
[静态电流]	≤0.5mA
[报警电流]	≤2mA
