西门子消防主机FC18/720海上风电厂项目的联网方式

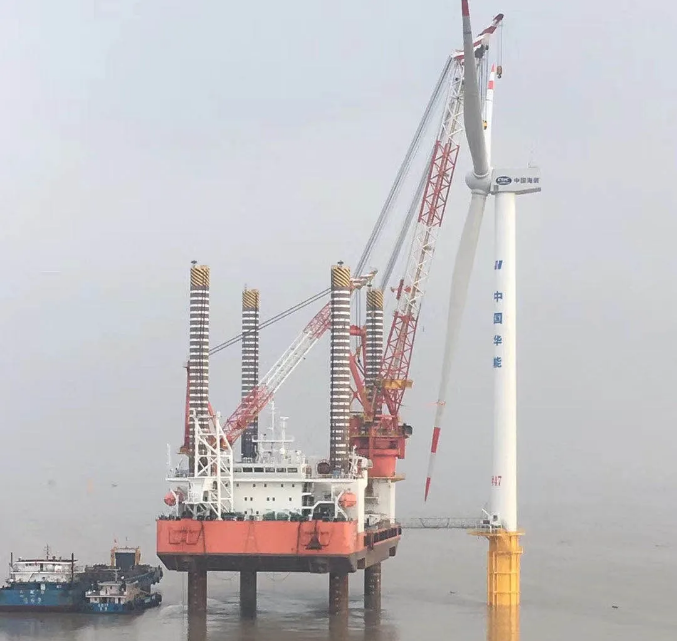

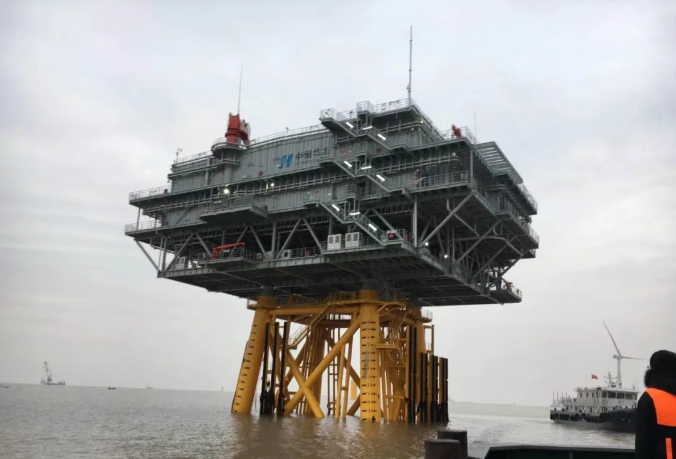

海上风电厂项目中,海上消防主机(西门子消防主机FC18/720)与陆上消防主机(西门子消防主机FC18/720)相距比较远,达到60-80公里,该怎么联网呢?

西门子消防主机FC18/720海上风电厂项目的联网方式

西门子消防主机FC18/720海上风电厂项目的联网方式

西门子消防主机FC18/720海上风电厂项目的联网方式

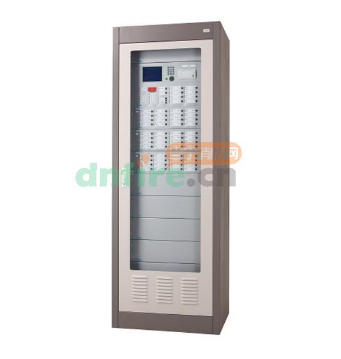

一.西门子消防主机FC18/720

西门子消防主机FC18/720

  1、安装回路卡最大数目:8

  2、安装现场部件最大数目:2,016

  3、LCD显示幕:320×240像素,背光式

  4、可编程输入/输出(主板上):2

  5、直接手动控制开关(联动盘):104路

  6、声光报警路数(500mA 24VDC):1

  7、最大历史记录:10,000条

  8、自动映射功能:有

  9、备用电池:12VDC,25AH×2

  10、通讯界面:USB1.1(需配接RS232与USB转换模块)

  11、输入电压:220VAC,50Hz

  12、电源容量:10A 24VDC

  13、外部电源输出:4A/10A/20A 24VDC

  14、尺寸(单位mm):650×1800×480

  15、重量(不含电池):125Kg

  16、电源保险能力:250V 3A

  17、电池保险能力250V 5A

  18、工作温度:0~40°C

  19、贮存温度:-10~50°C

  20、相对湿度:≤95%

  21、保护等级:IP30

  22、环境要求:室内/干燥

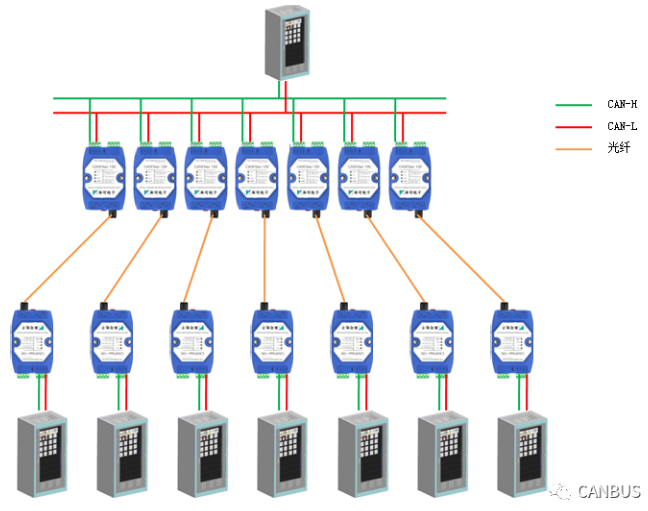

二.采用星形联网方式

  如下图:

西门子消防主机FC18/720海上风电厂项目的联网方式

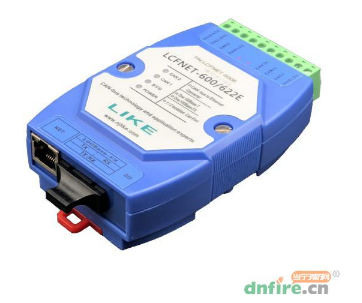

三:LCFNET系列CAN转光纤以太网设备,它的光通道是一路100Base-FX以太网光通道,不受CAN应答场规则限制,可以接入以太网交换机,支持光纤40公里超远距离传输,并可进一步扩展到80公里。波特率的选择不用计算。

来可电子LCFNET系列CAN转光纤以太网设备

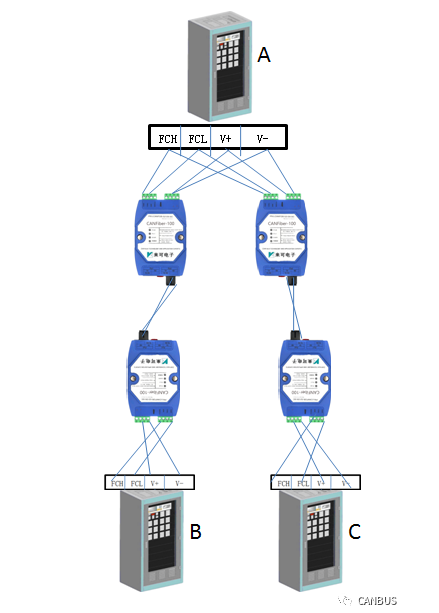

四.现在以三台主机为例,讲一下接线方式

西门子消防主机FC18/720海上风电厂项目的联网方式

  现在陆上的主机命名为A,海上的主机命名为B和C.

  a.每个光端机的电源V+,V-和西门子主机的V+和V-相连

  b.光端机和光端机相连时,RX和TX要交叉相连
