感温电缆终端盒接线图 感温电缆接线方法

感温电缆探测器

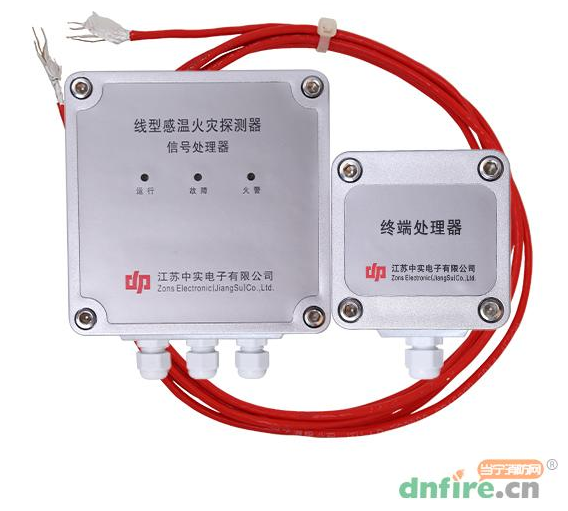

一套感温电缆探测器(标准名称为缆式线型感温火灾探测器)由微机调制器(也叫信号处理器)、感温电缆、感温电缆终端盒组成,如上图。

感温电缆终端盒其实起比较简单的作用,就是感温电缆末尾的一个终端,接线也就接感温电缆本身,不接其他线。电源线、信号线的都不需要接,这些线接在感温电缆的头部设备信号处理器。

感温电缆终端盒接线图 感温电缆接线方法

感温电缆终端盒也就是上图中的终端处理器,可见相比信号处理器接线要简单很多。

不同品牌种类的感温电缆终端盒接线是有差别的,一般感温电缆说明书中也是会有接线说明的,如上图的感温电缆终端盒接线就有明确的接线方法,见下图,接线端子与线缆颜色一一对应接线就可以。

感温电缆终端盒接线图 感温电缆接线方法

其他品牌型号的感温电缆终端盒接线图,也是比较简单,都有说明什么样的线接什么端子,如下图,一款是两芯感温电缆,一款是四芯感温电缆。

感温电缆终端盒接线图 感温电缆接线方法

感温电缆终端盒接线图 感温电缆接线方法

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:如何安装喷淋末端试水装置?
上一篇:喷漆室涂装间调漆室如何设置可燃、有毒气体检测报警器?

当宁消防网

相关文章


用户评论

    匿名用户评论等级: 5

    感温电缆安装图都是差不多的,几芯线怎么接感温电缆的说明书是有的。其他就是报警、故障接入输入模块的事

    2021-09-30 09:14:04
