青鸟消防JBF5141输入输出模块接线图

作者：青鸟消防日期：2020-12-03 11:01:25 浏览：265647

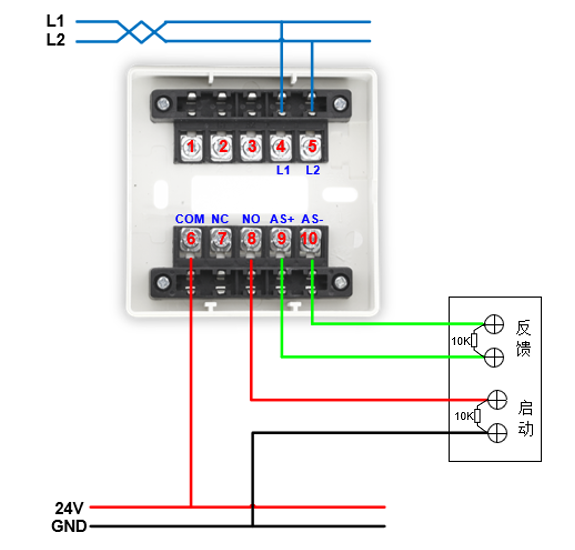

JBF5141输入输出模块有源输出接线图

JBF5141输入输出模块有源输出接线图

　　有源输出其实还是利用的JBF5141无源输出，不过在无源输出中接入24V从而构成有源。这里的24V电源应该使用消防专用的联动电源，即俗称中的电源线，需要有源时还是需要电源线的。

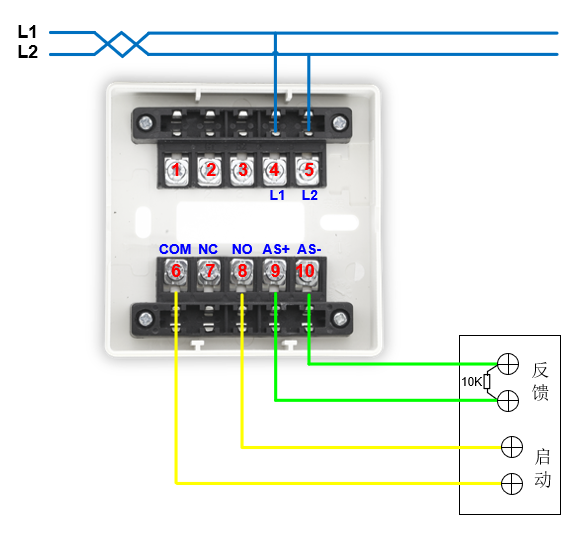

JBF5141输入输出模块无源输出接线图

JBF5141输入输出模块无源输出接线图

　　此接法需要注意的是输入端的反馈信号应为无源常开。

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料，还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:锐安科技RF1320输入输出模块安装接线图

问匿名用户评论等级：

无源就是伪命名，需要被启动的设备哪个不用电？

答管理员：

看这电是来源哪里。无源控制信号就相当于家里的床头开关，这开关就提供两个状态，是断开还是闭合。

2024-10-01 23:47:12

问匿名用户评论等级：

有源接法是表示要动作的设备没有24V电源启动设备（此设备没有24V电源），反之无源接法表示动作的设备有24V电源启动设备（此设备自带24V电源）
如果有解释错误请回复

答管理员：

可以这么理解。无源时，就相当于普通的开关，就是打开和闭合电路；有源时，就像控制继电器，动作时给继电器24V电。有源、无源输出可以借助外部进行变换。

2022-03-09 16:32:04

问匿名用户评论等级：

你好，那为什么6、8端子有源接法又接有源24v。另无源接法时6，8端子不要外电源能直接的启动设备吗

2021-02-08 21:14:19

问匿名用户评论等级：

你好，5141无源接法不须接入现场24v吗，它是怎样起动设备呢？

2021-02-08 07:40:25
