JBF5141输入输出模块
二总线系统产品
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥0.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 青鸟消防
进入品牌页
关注
类似产品
 JTY-GD-JBF5100点型光电感烟...
 JTW-ZD-JBF5110点型感温火灾...
 JBF5172火灾声光警报器 二线制

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

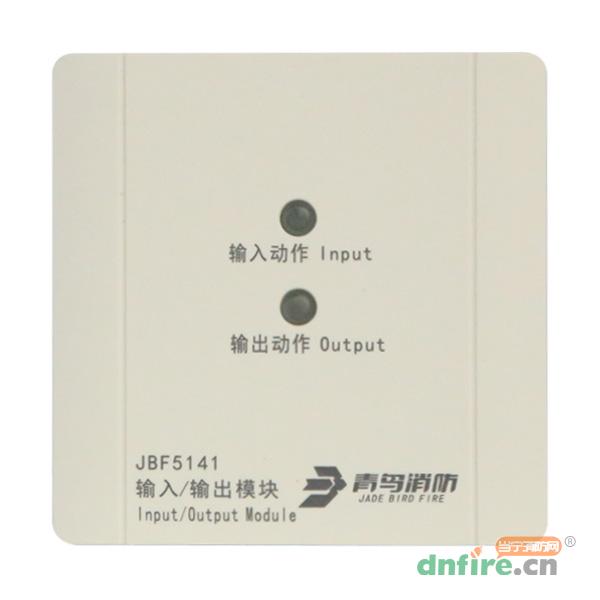

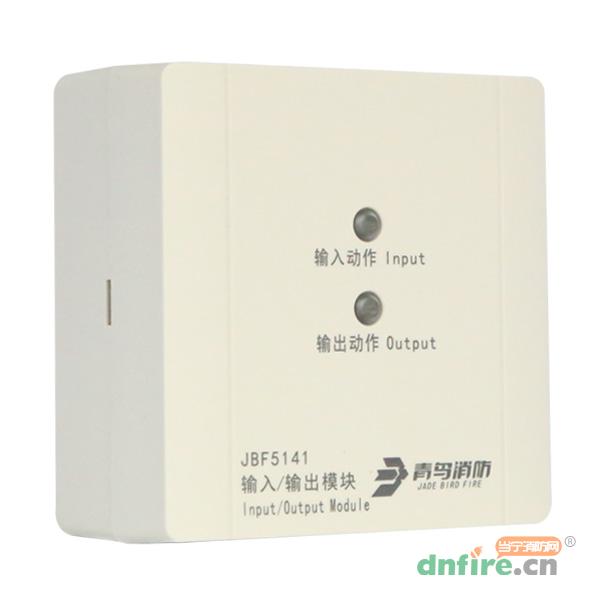

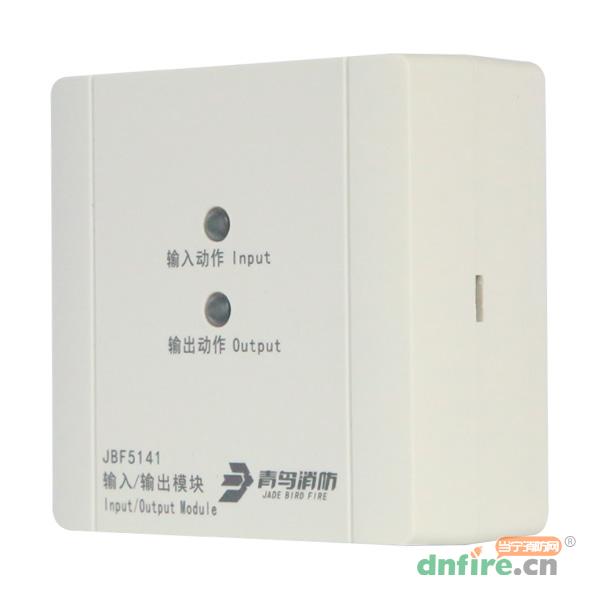

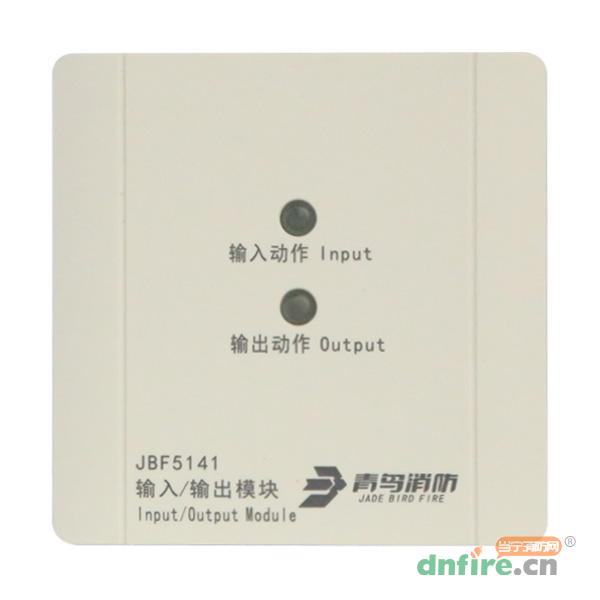

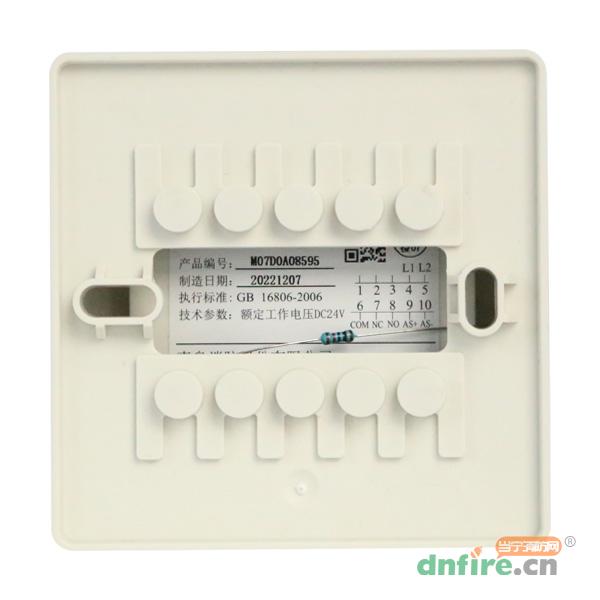

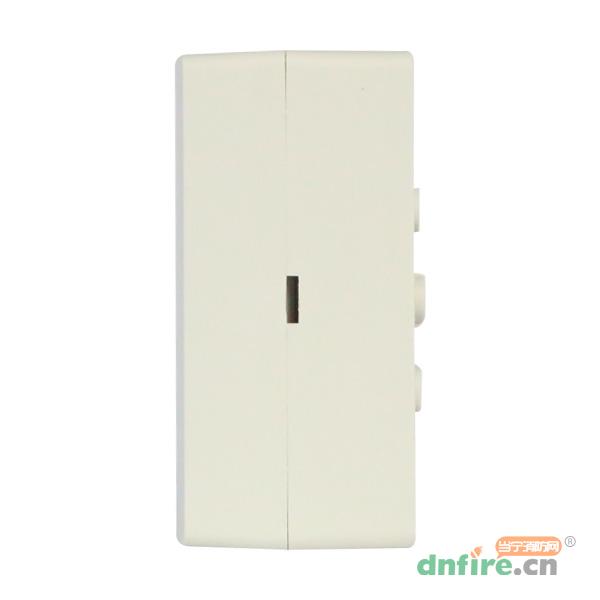

JBF5141输入输出模块1JBF5141输入输出模块2JBF5141输入输出模块3

一、JBF5141输入输出模块性能特点

  内置微处理器。

  采用SMT表面贴装工艺。

  具有一组继电器输出触点。

  模块电源输入电压范围广,可在DC16-30V范围内正常工作。

  通信采用二总线技术,无极性要求。

  施工中建议使用双绞线,导线截面积不小于1.5mm2。

  回路信号处理电路与输入输出检测信号处理电路实现电气隔离,模块稳定性高,抗干扰能力强。

  电子编码方式,可通过专用电子编码器编址。

  采用易于客户施工、维护的插拔式结构。先安装底座,线路检查完成后再装主体进行开通调试。

  具备状态监测和多种故障检测功能。

二、JBF5141输入输出模块技术参数

型号 JBF5141
名称 输入输出模块
品牌 青鸟消防
工作电压 DC16-30V
回路总线 调制型,二总线,无极性
监视电流 ≤0.25mA(24V)
报警电流 ≤1.0mA(24V)
编码方式 电子编码器编码
编码范围 1-200
确认灯 监视状态:“输入动作”指示灯红色闪亮,“输出动作”指示灯红色闪亮
  动作状态:“输入动作”指示灯红色常亮,“输出动作”指示灯红色常亮
  故障状态:输入端发生故障“输入动作”指示灯不亮,输出端发生故障“输出动作”指示灯红色不亮
触点负载 2A/30VDC
外形尺寸 85mm长*85mm宽*41mm高

三、JBF5141输入输出模块接线

  JBF5141输入/输出模块采用明装方式。

  布线施工后,通过预埋盒或使用膨胀螺栓将底座固定在墙上(使用M4螺钉),安装孔距为60mm。

  回路总线采用ZR-RVS-2×1.5mm2双绞线。

  安装之前用编码器对其写入相应地址码(1-200),此编码应与工程软件中的编码相一致。

  将总线接在L1(端子4)、L2(端子5)端子上,接回路总线,无极性。

  有源输出接线方法,如下图

JBF5141输入输出模块接线

  无源输出接线方法,如下图

JBF5141输入输出模块接线

  输入功能:

  AS+(端子9)、AS-(端子10):接应答(无源触点)。

  连接在AS+和AS-上的监视设备的动合端必须并联10KΩ终端电阻。

  输出功能:

  无源输出时:NO(端子8)、COM(端子6)接被控设备(无源触点)。模块启动后NO(端子8)和COM(端子6)切换为闭合状态。

  有源输出时:24V电源线正极接到COM(端子6),由NO(端子8)出接到被控设备,24V电源线负极不经过模块直接接到被控设备。模块启动后NO(端子8)和COM(端子6)切换为闭合状态,24V电源线正极导通。

  注意:有源输出时模块设备不提供24V电源,24V电源是现场提供。



商品属性
[品牌] 北大青鸟
[型号] JBF5141
[名称] 输入/输出模块
[工作电压] DC16-30V
[工作电流] 监视电流≤0.25mA(24V),报警电流≤1.0mA(24V)
[尺寸] 85mm长*85mm宽*41mm高
[重量] 124g
[静态电流] ≤0.25mA
[报警电流] ≤1.0mA
