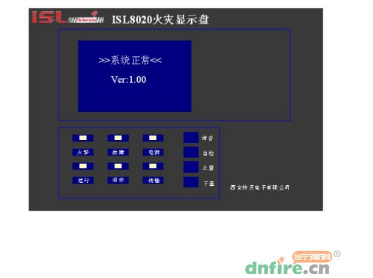

一、ISL8020火灾显示盘内部走线说明

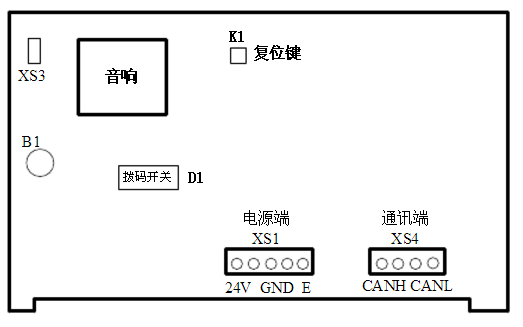

1、电路板元件面示意图如下：

图一 电路板元件面示意图

2、火灾显示盘机箱右侧面板上装有一个电源控制锁，用来控制输入的DC24V。打开锁，接通电源；关闭锁，切断电源。

3、内部走线说明

　　电源控制锁有2组开关，其中一组控制DC24V的正极（接到PCB板XS1端子1、2），另一组控制DC24V负极，即GND（接到PCB板XS1端子3、4）。

　　底板上2个模块分别接在电源电路和通信电路中。其中X3为电源端，接PCB上电源XS1端（注意正负极性），X4为CAN通信端，与PCB上CAN通信XS4端相连（需要注意极性）。

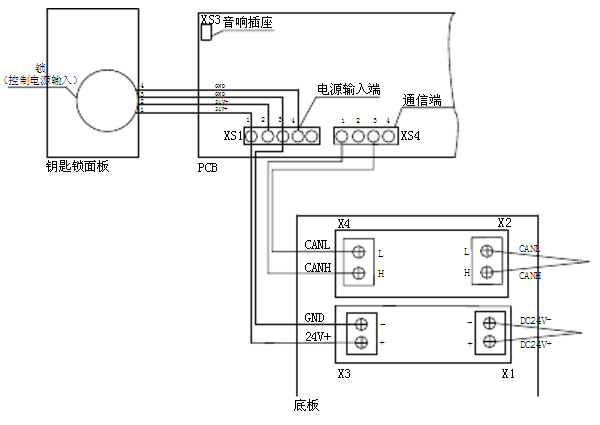

图二 内部走线图

二、电源及通讯线的连接

　　1、首先检查机器外观有无损伤，螺丝是否松脱。一切完好方可进行电源线及通讯线的连接。

　　2、火灾显示盘机箱内底壳上装有2个隔离模块，模块端子标识X1和X2分别为电源（DC24V）输入端和通讯（CAN通信）连接端。

　　3、将电源线24V正接入X1端子的标识“+”，24V负接入X1端子的标识“-”（如图三所示）。

　　4、将通讯线H接入X2端子的标识“H”，L接入X2端子的标识“L”（如图三所示）。

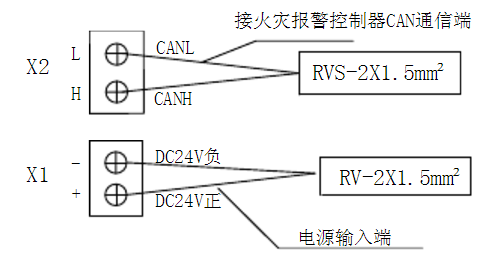

图三 外部接线图

　　5、ISL8020火灾显示盘使用开环通讯，不容许接成闭环形式。且控制器的通讯方式要和本机相对应。通讯速率为4800。否则。将通讯失败。

　　6、一台控制器上的所有火灾显示盘，要求一进一出的“手拉手”方式连接在通讯总线上。否则，将造成系统不稳定。
