江森JKM-M300CJC输出模块接线图

作者：大鹏日期：2021-05-21 16:08:51 浏览：4748

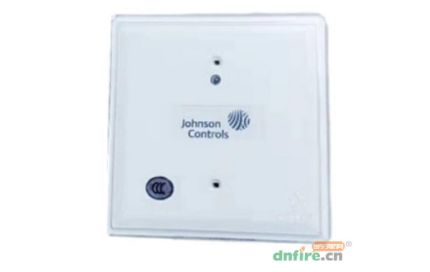

江森自控JKM-M300CJC输出模块

　　江森自控JKM-M300CJC输出模块可通过切换直流或音频信号（可达80VRMS）来应用。本模块也可监视负载线是否正常、开路或短路并将其状态反馈给控制器。它还可提供两组空余端子作容错设计并有一个受控制器控制的LED指示灯。

JKM-M300CJC输出模块接线图：

　◎与外部联动设备典型接线图（Y型）：

JKM-M300CJC输出模块接线图

　　如上图左半部分所示，被控制设备内部须接有二极管。若无，须在外部串接相应的整流二极管。

　　根据被控设备的电流参数选择相应的整流二极管。以下二极管仅供参考：型号1N4003（最大正向电流1A）。

　◎典型的容错电路接法（Z型）：

JKM-M300CJC输出模块接线图

　◎监视音频设备连线方法（Y型）：

JKM-M300CJC输出模块接线图

　◎音频设备的典型容错接线方法（Z型）：

JKM-M300CJC输出模块接线图

　　警告：所有的继电器开关触点出厂时被设置为监控状态（常开），但触点可能在运输过程中改变为报警联动状态（常闭）。为了确保开关触点处于正确状态，在连线外控设备前，保证模块已与控制器进行通讯并使触点处于监控状态。
