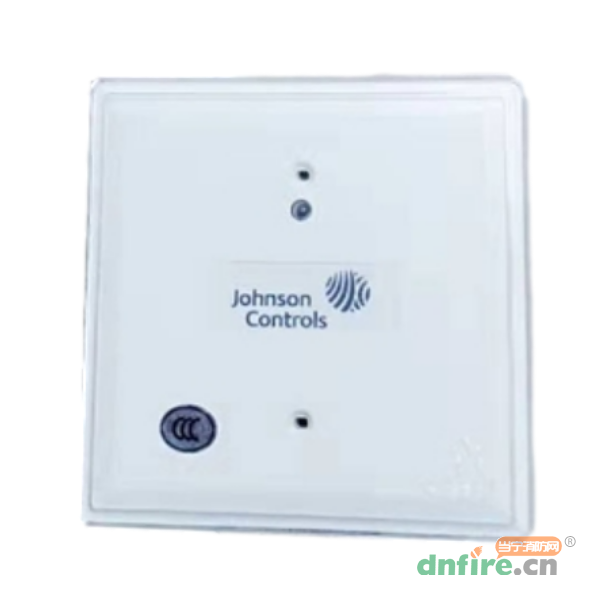

一、JKM-M300CJC输出模块概述

　　JKM-M300CJC输出模块用于智能型两线制系统，可通过内置的十进制编码开关设置本模块地址。本模块可通过切换直流或音频信号（可达80VRMS）来应用。本模块也可监视负载线是否正常、开路或短路并将其状态反馈给控制器。它还可提供两组空余端子作容错设计并有一个受控制器控制的LED指示灯。

二、JKM-M300CJC输出模块技术参数

型号	JKM-M300CJC
名称	输出模块
品牌	江森自控
正常工作电压	15至32VDC
最大点灯拉电流	6.5mA(LED亮)
工作电流	475μA（LED闪烁group poll通讯模式）； 450μA（LED闪烁direct poll通讯模式）； 最大485μA（LED闪烁，直流输出短路）
最大输出回路线耗	4VDC
外部供电电压（端子10和11之间）	最大（直流输出）：24VDC；最大（音频输出）：70.7VRMS，50W
外部电源监视的拉电流	最大1.7mA，24VDC；最大2.2mA,80VRMS
大直流输出电流参数	3A（CLASS B）；2A（CLASS A）
工作温度范围	-10℃至55℃(GB)；0℃至49℃(UL)
工作湿度	10%至95%RH（GB）；10%至93%（UL） 相对湿度，无凝水
安装尺寸	124.6mm长×124.6mm宽×57.5mm高
辅助组件	SMB500/W预埋盒；CB500型隔架
执行标准	GB16806-2006、UL 864

三、JKM-M300CJC输出模块接线图

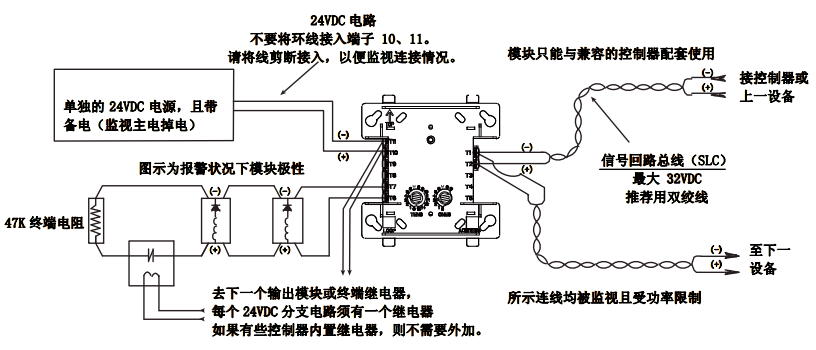

　◎与外部联动设备典型接线图（Y型）：

　　如上图左半部分所示，被控制设备内部须接有二极管。若无，须在外部串接相应的整流二极管。

　　根据被控设备的电流参数选择相应的整流二极管。以下二极管仅供参考：型号1N4003（最大正向电流1A）。

　◎典型的容错电路接法（Z型）：

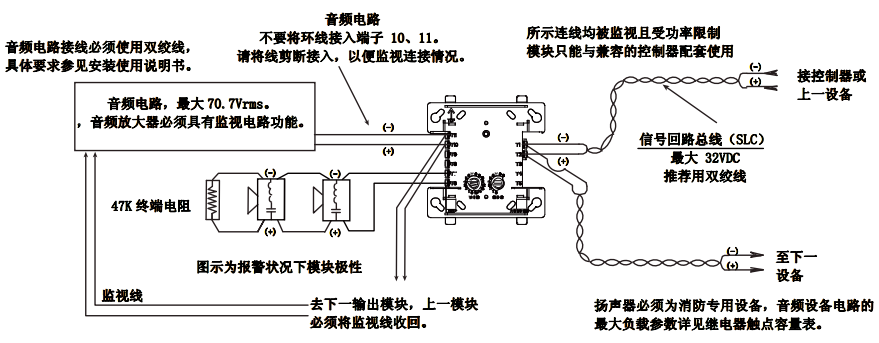

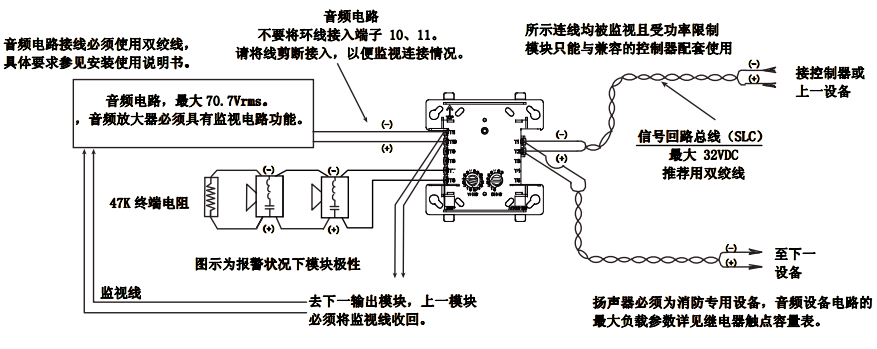

　◎监视音频设备连线方法（Y型）：

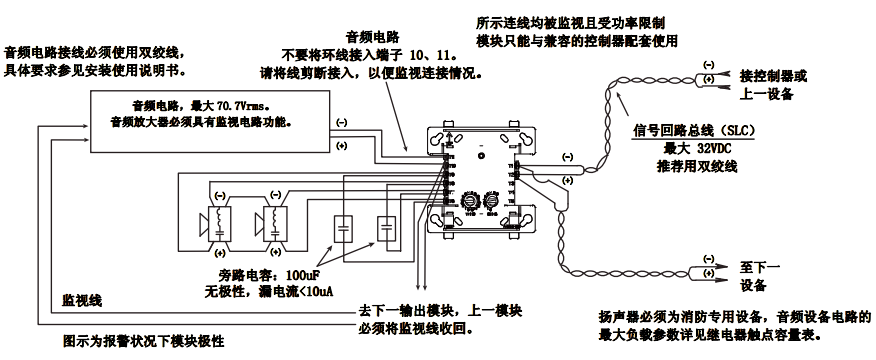

　◎音频设备的典型容错接线方法（Z型）：



　　警告：所有的继电器开关触点出厂时被设置为监控状态（常开），但触点可能在运输过程中改变为报警联动状态（常闭）。为了确保开关触点处于正确状态，在连线外控设备前，保证模块已与控制器进行通讯并使触点处于监控状态。

四、JKM-M300CJC输出模块使用说明

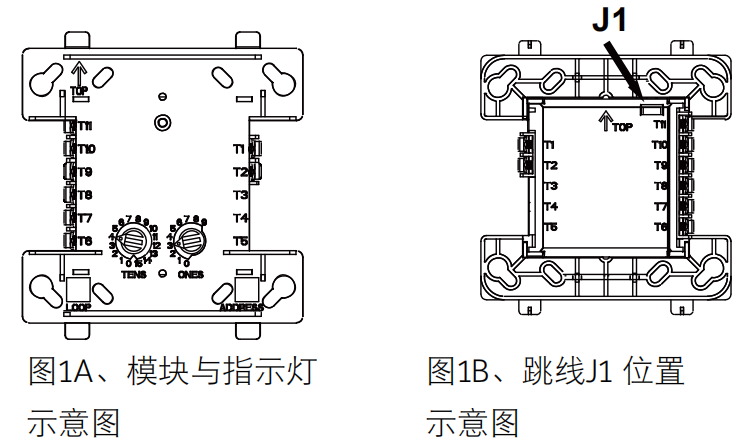

　　图1A拨码开关，按图纸设置模块地址。

　　当JKM-M300CJC用于火警电话系统时，应按图1B所示位置去掉产品背面的跳线（J1）。本模块不提供接线监视功能。
