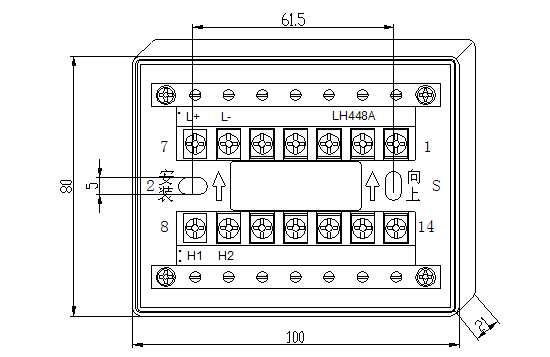

LH448A输入模块安装接线,首先将其底座(LH408A)紧固后,按接线端子说明接线正确接线,最后将LH448A按正确方向垂直插入底座即可。如下图为LH448底座(LH408A)接线端子示意图。
L+、L-:接控制器回路总线,无极性。
H1、H2:接现场设备开关量接点。

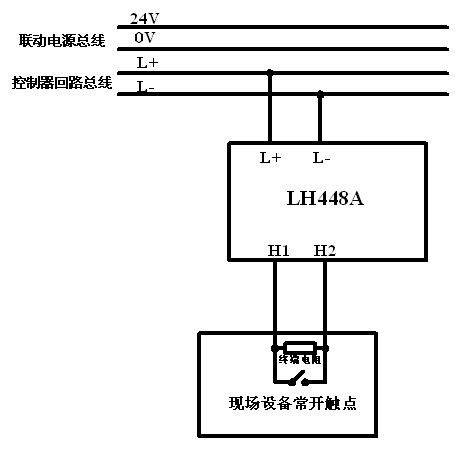

LH448A用以监测现场设备的开关量信号接线方法如下图所示:

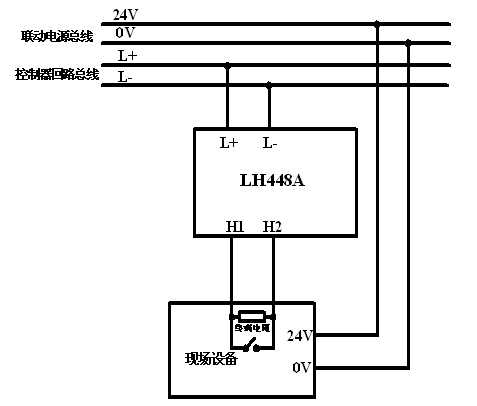

LH448A用以监测现场设备(如可燃气探测器等)连接方法如下图所示:
注:LH448A须配接终端电阻,且务必接在现场设备端,否则将失去输出断线监测功能!

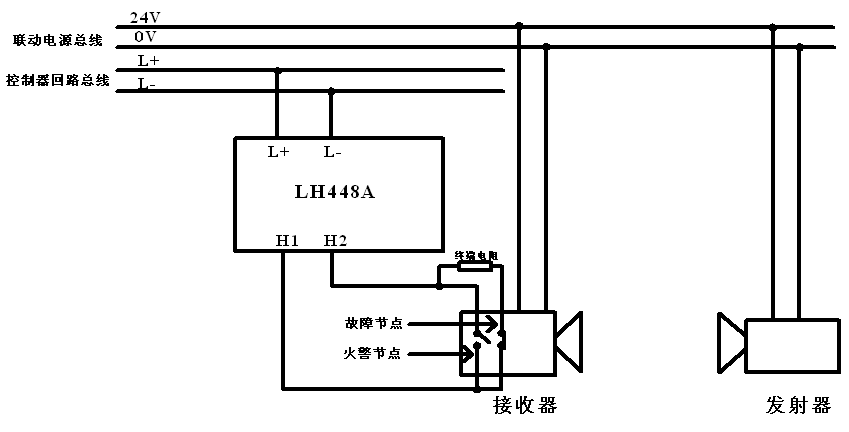

LH448A配接线性光束感烟火灾探测器连接方法如下图所示(以对射型为例):
