陆和LH448C双输入双输出模块接线图 防火卷帘半降全降接线

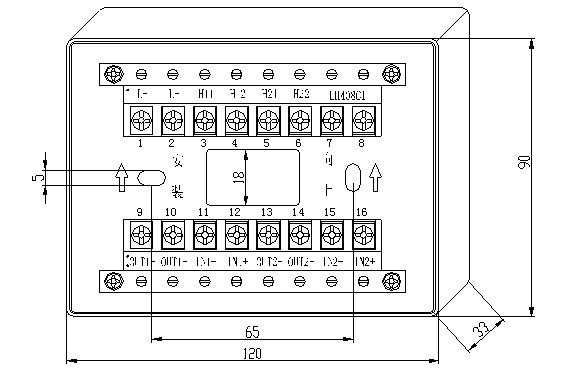

LH448C双输入双输出模块底座(LH408C)固定牢固后按其接线端子说明正确接线,最后将LH448C按提示方向垂直插入底座并到位。

陆和LH448C双输入双输出模块接线图 防火卷帘半降全降接线

  L+、L-:接控制器回路总线,无极性。

  H11、H12:反馈一输入端子。

  H21、H22:反馈二输入端子。

  OUT1+、OUT1-:动作一输出端子。

  IN1+、IN1-:动作一电源DC24V输入端子,IN1+接+24V,IN1-接0V。

  OUT2+、OUT2-:动作二输出端子。

  IN2+、IN2-:动作二电源DC24V输入端子,IN2+接+24V,IN2-接0V。

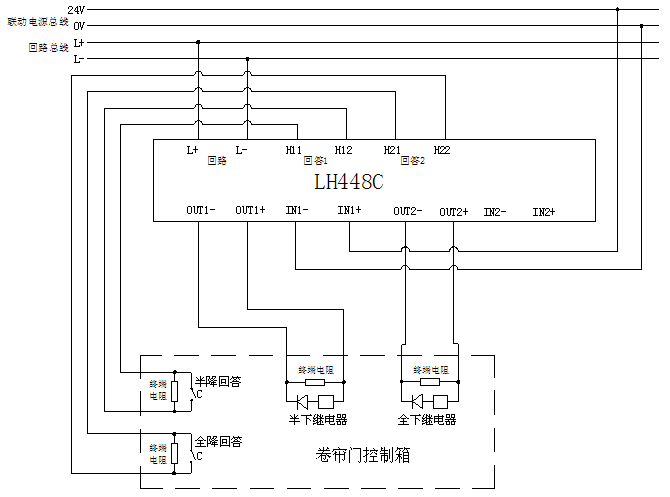

LH448C控制防火卷帘门接线方法如下图所示:

陆和LH448C双输入双输出模块接线图 防火卷帘半降全降接线

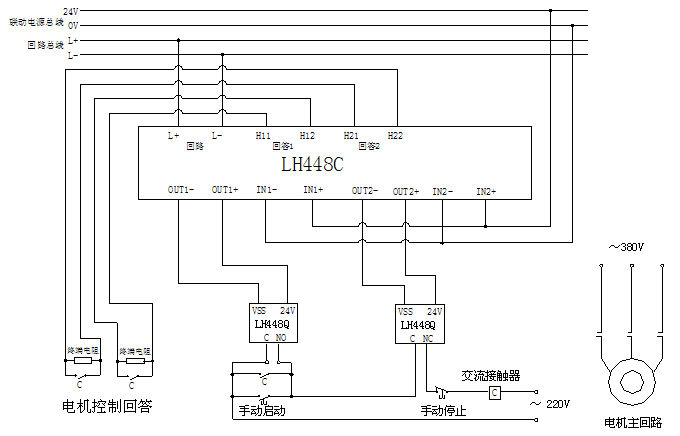

LH448C控制风机、泵类启停接线方法如下图所示:

陆和LH448C双输入双输出模块接线图 防火卷帘半降全降接线

  注意:LH448C的输出和反馈端终端电阻均应安装在现场设备端,否则将失去断线监测功能!
