工程问题|消防水泵控制柜设置不符合要求

1.问题描述

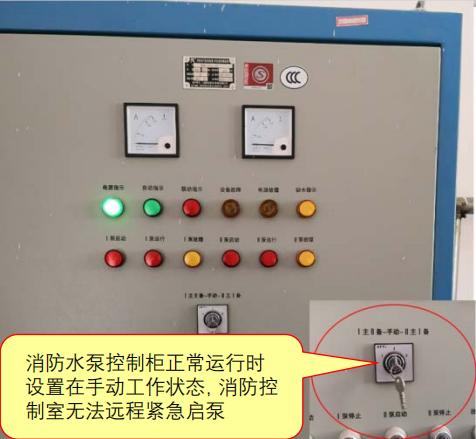

  1)消防水泵控制柜正常运行时设置在手动工作状态,无法自动或远程紧急启泵;【图示1】

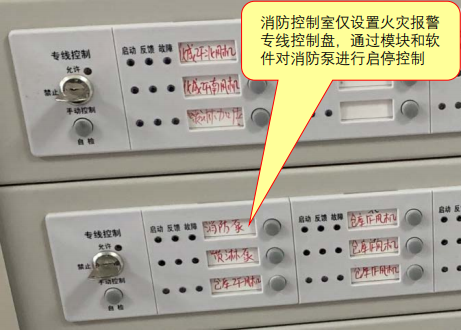

  2)消防控制室未设置采用硬拉线直接启动消防水泵的按钮;【图示2】

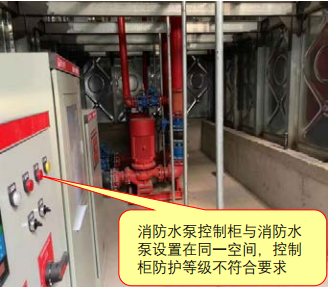

  3)消防水泵控制柜与消防水泵设置在同一空间时,控制柜防护等级不符合要求;【图示3】

  4)消防水泵控制柜未设置机械应急启泵功能;【图示4】

  5)消防水泵控制柜上方架设消防水管。【图示5】

 2.规范要求

《消防给水及消火栓系统技术规范》(GB 50974-2014)有关规定:

    11.0.1消防水泵控制柜应设置在消防水泵房或专用消防水泵控制室内,并应符合下列要求:

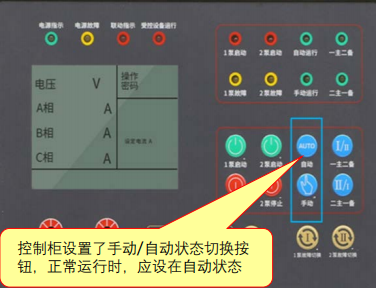

      1.消防水泵控制柜在平时应使消防水泵处于自动启泵状态【图示6】;

      2.当自动水灭火系统为开式系统,且设置自动启动确有困难时,经论证后消防水泵可设置在手动启动状态,并应确保24h有人工值班。

    11.0.7消防控制室或值班室,应具有下列控制和显示功能:

      1.消防控制柜或控制盘应设置专用线路连接的手动直接启泵按扭;【图示7】

       11.0.9消防水泵控制柜设置在专用消防水泵控制室时,其防护等级不应低于IP30;与消防水泵设置在同一空间时,其防护等级不应低于IP55。【图示8】

    11.0.12消防水泵控制柜应设置机械应急启泵功能,并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵。机械应急启动时,应确保消防水泵在报警5.0min内正常工作。【图示8】

《建筑电气工程施工质量验收规范》(GB 50303-2015)规定:

     5.2.5柜、台、箱、盘应安装牢固,且不应设置在水管的正下方。

3.图示说明

  1)错误做法

图示1

图示2

图示3

图示4

图示5

  2)正确做法

图示6

图示7

图示8

来源:南京市建设工程消防验收技术指南(试行)2021
