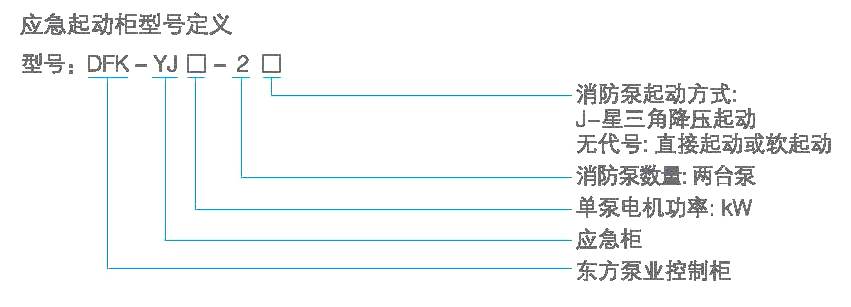

DFK-X系列消防应急泵控制柜型号定义

　　举例说明：

　　型号：DFK-YJ15-2表示该控制柜用作应急起动的控制，一用一备，直接启动。

　　型号：DFK-YJ18.5-2J表示该控制柜用作应急起动的控制，—用—备，星三角启动。

　　DFK-X系列消防应急泵控制柜功能说明

　　应急起动柜

　　消防电气控制装置（消防泵控制设备或消防泵自动巡检控制设备）均可正常工作的情况下，应急起动柜禁止合闸！

　　如发生消防火灾信号时，消防电气控制装置（消防泵控制设备）应在几秒内立即起动；

　　当消防电气控制装置（消防泵控制设备或消防泵自动巡检控制设备）无法自动起动时，值班人员方可合上消防应急起动柜的操作手柄，起动消防泵。

　　DFK-X系列消防应急泵控制柜使用条件

　　·主电路电源电压：三相AC380V,50Hz辅助电路电压：AC220V,50Hz；

　　·电源电压波动：≤±10％；

　　·周围环境温度：-5℃～+40℃(不冻结)；

　　·空气相对湿度：20％~90％(无凝露)；

　　·绝对海拔高度：≤2000m

　　·无导电尘埃及能腐蚀金属和破坏绝缘的气体的场所；

　　·无爆炸危险的场所；

　　·振动：≤5.9 m/s 2(0.6g g=9.8 m/s2)，倾斜度：≤5°的场所；

　　·有防雨防振设备和无水蒸汽的场所。

　　DFK-X系列消防应急泵控制柜设备特点

　　选用国内外知名品牌低压电器；

　　故障互投、过流双分功能，当控制柜三相电源有缺相、错相时，相应指示灯点亮并有声音报警提示；

　　设计合理、性能优良，抗干扰能力强，工作稳定可靠；

　　获得消防产品认证证书(CCCF认证证书）。　

　　DFK-X系列消防应急泵控制柜适用范围及应用说明

　　·适用范围

　　消防电气控制装置适用范围：

　　高层建筑、城镇居民小区、企事业单位等消防用水场合；

　　旧消防设备的改造更新项目。

　　·应用说明

　　(1)消防泵系统

　　消防电气控制装置(消防泵控制设备)是专用于消火栓、喷淋、水幕、雨淋等消防主泵的控制设备，按国家消防设计规范设计生产，可手动、自动、消防中心远程起动消防水泵，具有故障自动投入功能，大功率消防主泵可以采用软起动方式减缓起动时对电网及管网的冲击。

　　消防给水泵控制：

　　根据《建规》与《高规》，消防电气控制装置需具有自动、手动和远距离启泵三种启泵方式，远距离启泵包括消防控制中心启泵以及消火栓箱按钮启泵。消防给水系统应设置备用消防水泵，控制装置应具有主泵故障备用泵自动投入功能。

　　(2)消防气压给水系统

　　消防气压给水系统：

　　消防气压给水设备是一种新型固定灭火装置，可在无火灾发生时，由稳压泵运行保证管网所需的消防压力，并能充分发挥设备在火灾初期的灭火能力，将火灾损失减小到最小的程度。当设备出口压力持续1 0S低于设定的消防启动压力时，或设备接收到消防信号时，消防主泵应自动启动。

　　DFK-X系列消防应急泵控制柜参数尺寸

　　消防应急起动柜及对应柜壳尺寸表

　　消防应急起动柜的主要元件分为两种配置：进口品牌溯高美、国产品牌新灵。

 　　1.配套的消防电气控制装童配董为天正时，应急起动柜进口品牌（溯 高美）、国产品牌（新灵）的柜壳尺寸

序号	控制柜名称	功率 kw	控制水 泵台数	适用主泵启动方式	柜壳防 护等级	型   号	尺寸 mm
1	消防应急起动柜	15	2	直起、自耦、软起动	外形和 防护等 级与配 套消防 装置保 持一致	DFK-YJ15-2	800x800x400
2	消防应急起动柜	22	2	直起、自耦、软起动		DFK-YJ22-2	800x800x400
3	消防应急起动柜	37	2	直起、自耦、软起动		DFK-YJ37-2	800x800x400
4	消防应急起动柜	45	2	直起、自耦、软起动		DFK-YJ45-2	1200x600x370
5	消防应急起动柜	55	2	直起、自耦、软起动		DFK-YJ55-2	1200x600x370
6	消防应急起动柜	75	2	直起、自耦、软起动		DFK-YJ75-2	1200x600x370
7	消防应急起动柜	90	2	直起、自耦、软起动		DFK-YJ90-2	1400x600x400
8	消防应急起动柜	110	2	直起、自耦、软起动		DFK-YJ110-2	1400x600x450
9	消防应急起动柜	132	2	直起、自耦、软起动		DFK-YJ132-2	1600x700x450
10	消防应急起动柜	160	2	直起、自耦、软起动		DFK-YJ160-2	1600x700x450
11	消防应急起动柜	200	2	直起、自耦、软起动		DFK-YJ200-2	1600x700x450

 　　2.配套的消防电气控制装翟配萱为天正时，应急起动进口品牌（溯商美）、国产品牌（新灵）的柜壳尺寸

序号	控制柜名称	功率 kw	控制水 泵台数	适用主泵 启动方式	柜壳防 护等级	型   号	尺寸 mm
1	消防应急起动柜	18.5	2	星三角	外形和 防护等 级与配 套消防 装置保 持一致	DFK-YJ18.5-2J	1200x600x370
2	消防应急起动柜	22	2	星三角		DFK-YJ22-2J	1200x600x370
3	消防应急起动柜	30	2	星三角		DFK-YJ30-2J	1200x600x370
4	消防应急起动柜	37	2	星三角		DFK-YJ37-2J	1200x600x370
5	消防应急起动柜	45	2	星三角		DFK-YJ45-2J	1200x600x370
6	消防应急起动柜	55	2	星三角		DFK-YJ55-2J	1200x600x370
7	消防应急起动柜	75	2	星三角		DFK-YJ75-2J	1600x700x450
8	消防应急起动柜	90	2	星三角		DFK-YJ90-2J	1600x700x450
9	消防应急起动柜	110	2	星三角		DFK-YJ110-2J	1600x700x450
10	消防应急起动柜	132	2	星三角		DFK-YJ132-2J	1800x800x500
11	消防应急起动柜	160	2	星三角		DFK-YJ160-2J	1800x800x500
