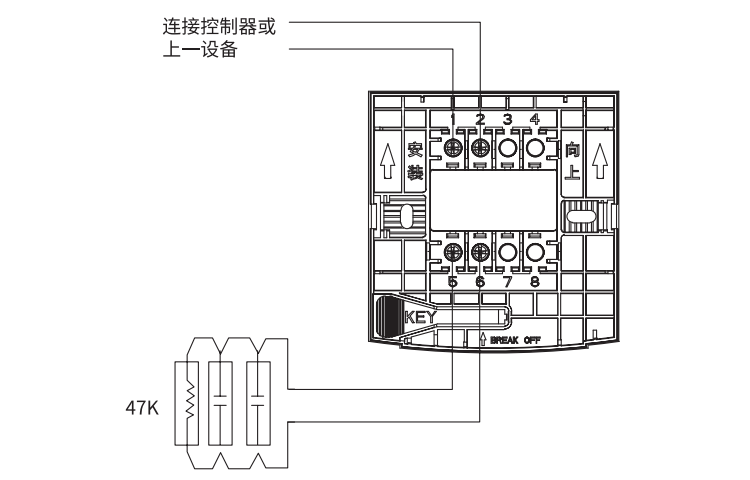

HD200C智能输出模块接线图

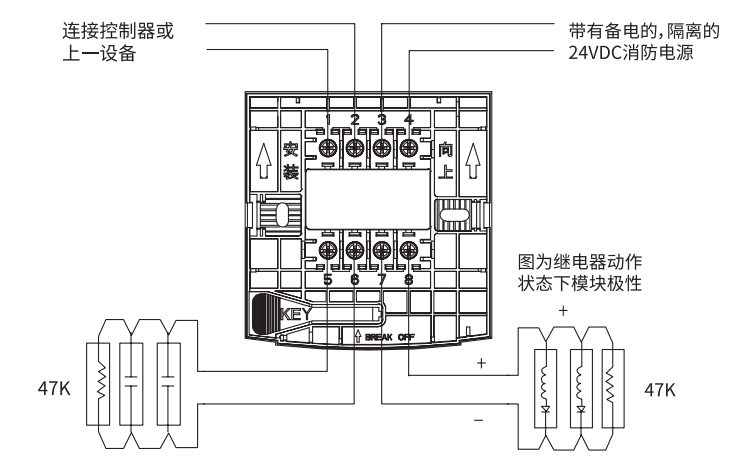

HD200CM智能输入输出模块接线图

　　具有开关量闭合触点的设备均可使用，但同一模块不能兼有报警、监视及联动安全设备功能。

　　对开关量闭合触点的设备的安装，请按照制造商说明进行。

HD200M智能输入模块接线图

　　具有开关量闭合触点的设备均可使用，但同一模块不能兼有报警、监视及联动安全设备功能。

　　对开关量闭合触点的设备的安装，请按照制造商说明进行。

HD200PC输出模块接线图

HD200PCM输入/输出模块接线图

　　模块可监视一路无源开关量信号输入的正常、开路、短路状态，并控制一路脉冲电源输出。

　　输出模块在监视状态下，可监视输出线路的正常、开路、短路。

　　具有开关量闭合触点的设备均可使用，但同一模块不能兼有报警、监视及联动安全设备功能。

　　对开关量闭合触点的设备的安装，请按照制造商说明进行。

HD200INT中继模块接线图

　　具有开关量闭合触点的设备均可使用，但同一模块不能兼有报警、监视及联动安全设备功能。

　　对开关量闭合触点的设备的安装，请按照制造商说明进行。

HD200ISO总线型短路隔离器接线图
