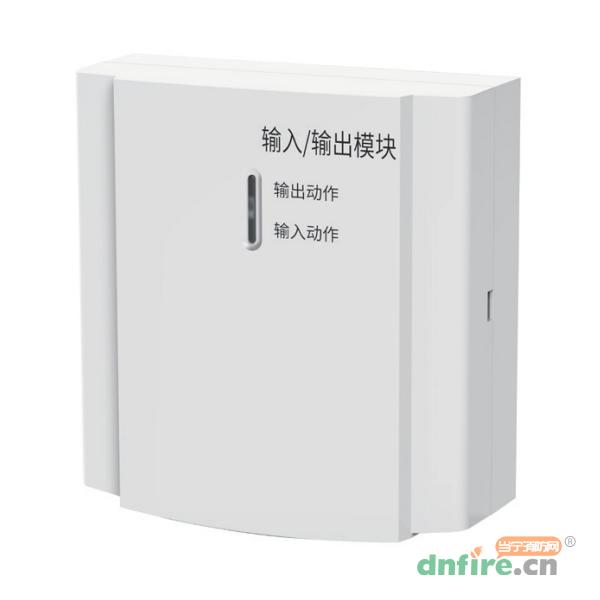

一、HD200CM智能输入输出模块概述
HD200CM输入/输出模块是一个智能可编址模块，模块占用两个连续地址。设置输出模块地址(N)，输入模块地址(N+1)会自动生成。模块可监视一路无源开关量信号输入的正常、开路、短路状态模，并控制一路24V直流电源输出，且监控24V电源状态。输出模块在监视状态下，可监视输出线路的正常、开路、短路、电源故障状态。
模块具有锁存功能，锁存功能可探测和保存监视电路中发生的瞬间事件。
两个红色LED指示灯分别指示输入模块和输出模块的工作状态。正常监控状态通信时指示灯闪烁；输入模块短路时，输入指示灯常亮。输出模块动作时，输出模块指示灯常亮。
二、HD200CM智能输入输出模块技术参数
| 型号 |
HD200CM |
| 名称 |
输入/输出模块 |
| 品牌 |
霍尼韦尔 |
| 工作电压范围 |
DC15～32V |
| 工作温度范围 |
-10℃～+55℃ |
| 工作湿度范围 |
5%～95%RH相对湿度，无凝结 |
| 平均监控电流 |
430μA@24VDC(持续通讯，每5秒响应一次并闪亮LED) |
| 最大报警电流 |
6.2mA@24VDC(LED亮，输入短路，输出动作) |
| 终端电阻 |
47K |
| 最大监视回路线阻 |
1K |
| 外部电源输入电压 |
额定DC24V |
| 外部电源输入电流 |
最大2A |
| 重量 |
约95g 含底座 |
| 外形尺寸 |
90mm(长)×86mm(宽)×39mm(高)含底座 |
| 执行标准 |
GB 16806-2006 |

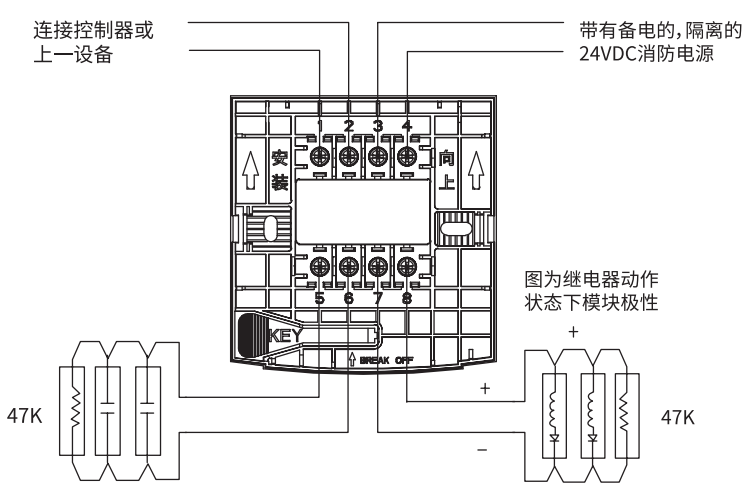

三、HD200CM智能输入输出模块接线示意图
具有开关量闭合触点的设备均可使用，但同一模块不能兼有报警、监视及联动安全设备功能。
对开关量闭合触点的设备的安装，请按照制造商说明进行。
