格栅吊顶部位喷头安装常见问题案例

1.问题描述

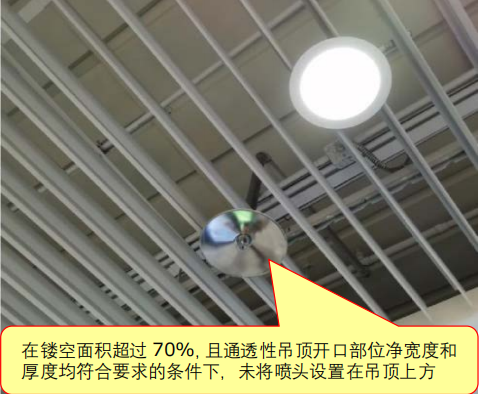

  1)当镂空面积超过70%时,在格栅吊顶下方设置喷头;【图示1】

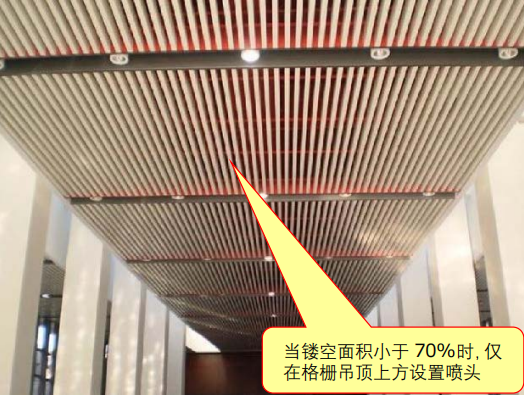

  2)当镂空面积小于70%的,仅在格栅吊顶上方设置喷头。【图示2】

2.规范要求

《自动喷水灭火系统设计规范》(GB 50084-2017)规定:

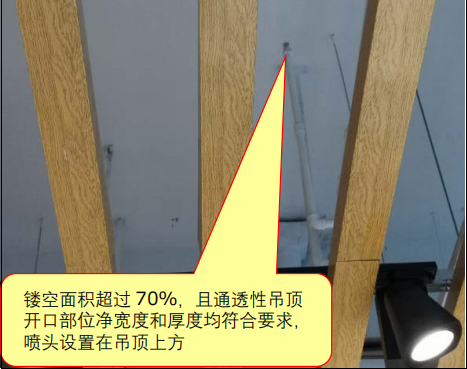

  7.1.13装设网格、栅板类通透性吊顶的场所,当通透面积占吊顶总面积的比例大于70%时,喷头应设置在吊顶上方,并符合下列规定:

  1通透性吊顶开口部位的净宽度不应小于10mm,且开口部位的厚度不应大于开口的最小宽度;

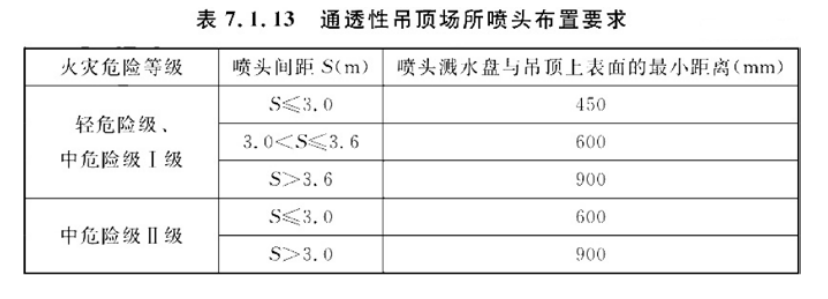

  2喷头间距及溅水盘与吊顶上表面的距离应符合表7.1.13的规定。【图示3】【图示4】

图示1

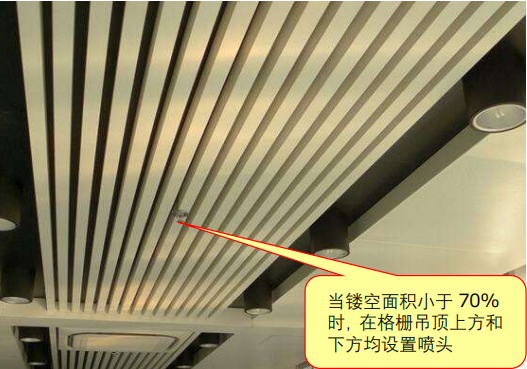

应对措施:当通透面积占吊顶总面积的比例不大于70%时,吊顶的上方和下方均应设置喷头,且吊顶下的喷头上方应设挡水板。

3.图示说明

 1)错误做法

图示2

图示1

图示3

图示2

 2)正确做法

图示4

图示3

图示5

图示4

来源:南京市建设工程消防验收技术指南(试行)2021
