1.问题描述

　　1）气体灭火系统选用的无缝钢管壁厚未按系统类别进行选型，导致管道壁厚不符合系统设计要求；

　　2）气体灭火系统管道连接件公称工作压力不符合系统最大工作压力要求；【图示1】

　　3）气体灭火系统管道、管接件未采取内外热浸镀锌防腐处理，或镀锌层厚度不够；

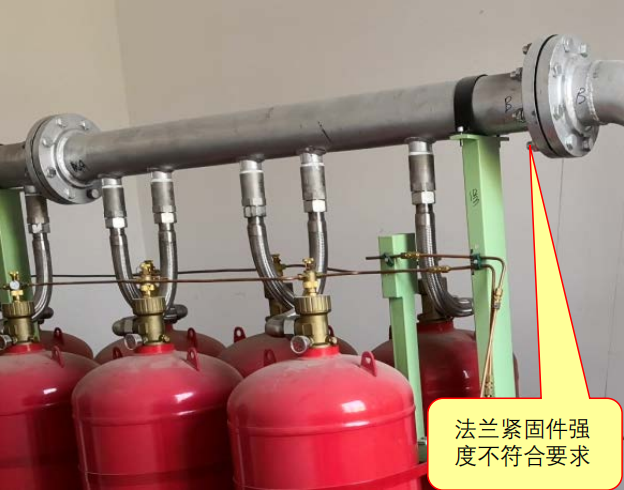

　　4）法兰密封垫或紧固件不符合要求。【图示2】

2.规范要求

　　《气体灭火系统设计规范》(GB 50370-2005)有关规定：

　　4.1.9管道及管道附件应符合下列规定：

　　1输送气体灭火剂的管道应采用无缝钢管。其质量应符合现行国家标准《输送流体用无缝钢管》GB/T 8163、《高压锅炉用无缝钢管》GB 5310等的规定。无缝钢管内外应进行防腐处理，防腐处理宜采用符合环保要求的方式；【图示3】

        4管道的连接，当公称直径小于或等于80mm时，宜采用螺纹连接；大于80mm时，宜采用法兰连接。钢制管道附件应内外防腐处理，防腐处理宜采用符合环保要求的方式。使用在腐蚀性较大的环境里，应采用不锈钢的管道附件。

　　4.1.10系统组件与管道的公称工作压力，不应小于在最高环境温度下所承受的工作压力。

　　《气体灭火系统施工及验收规范》（GB 50263-2007）有关规定：

　　4.2.1管材、管道连接件的品种、规格、性能等应符合相应产品标准和设计要求。【图示4】【图示5】【图示6】

　　E.1.1水压强度试验压力应按下列规定取值：

　　1对高压二氧化碳灭火系统，应取15.0 MPa；对低压二氧化碳灭火系统，应取4.0 MPa。

　　2对IG 541混合气体灭火系统，应取13.0 MPa。

　　3对卤代烷1301灭火系统和七氟丙烷灭火系统，应取1.5倍系统最大工作压力，系统最大工作压力可按表E取值。

　　《气体消防系统选用、安装与建筑灭火器配置》（07S207）9.3.1气体灭火剂输送管道应采用无缝钢管。其质量应符合现行国家标准《输送流体用无缝钢管》GB/T 8163、《高压锅炉用无缝钢管》GB 5310等的规定。无缝钢管内外壁应采用热浸镀锌等防腐措施。镀层应均匀、平滑，其厚度不宜小于15μm。

3.应对措施

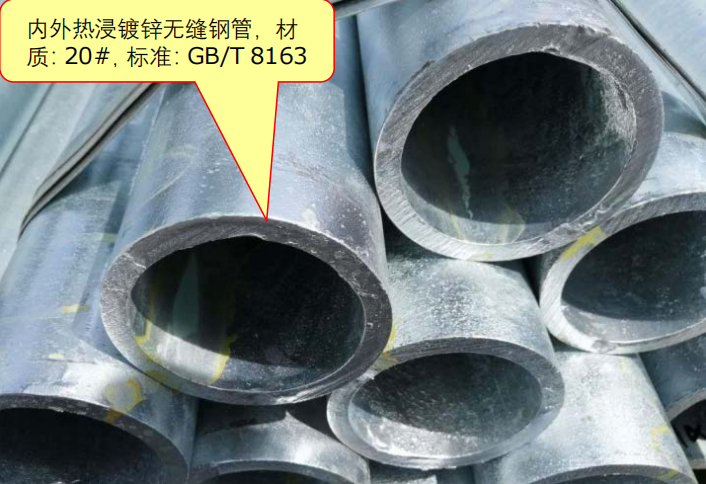

　　1）气体灭火系统设计与施工选用的无缝钢管规格及壁厚，建议根据系统类别，参照图集《气体消防系统选用、安装与建筑灭火器配置》（07S207）第9.3.1条“气体灭火系统灭火剂输送管道规格”表进行选型，选用20#内外壁热浸镀锌无缝钢管，镀锌层厚度不小于15μm。

　　2）气体灭火系统选用的管道及连接件公称工作压力等级，应根据《气体灭火系统施工及验收规范》（GB 50263-2007）第E.1.1条和表E规定的系统最大工作压力来确定。

　　3）气体灭火系统管件可参照《锻制承插焊和螺纹管件》（GB/T 14383-2008）和《钢制对焊无缝管件》（GB/T 12459-2005）进行选型；公称直径大于80mm的弯头、三通、变径等管件，可选用钢制对焊无缝管件与法兰进行焊接，焊缝探伤检测合格后（最大工作压力大于或者等于10MPa时需要）经热浸镀锌防腐处理，方可使用。

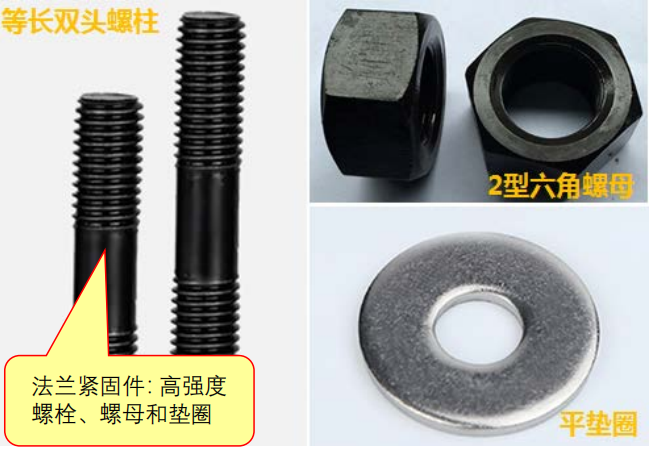

　　4）气体灭火系统法兰可参照《对焊钢制管法兰》（GB/T 9115-2010）进行选型，压力等级不低于系统最大工作压力。法兰密封垫可参照《缠绕式垫片管法兰用垫片尺寸》（GB 4622.2-2008）和《钢制管法兰用金属环垫尺寸》（GB/T 9128-2003），选择耐压等级较高的带内环形缠绕式垫片或金属环垫等。法兰紧固件建议参照《等长双头螺柱B级》（GB 901-88）选用机械性能8.8级以上高强度双头螺柱，参照《2型六角螺母》（GB/T 6175-2016）选用机械性能10级以上高强度六角螺母。

4.图示说明

　　1）错误做法

图示1

图示2

　　2）正确做法

图示3

图示4

图示5

图示6

来源：南京市建设工程消防验收技术指南（试行）2021
