1.问题描述

　　1）内外热浸镀锌无缝钢管采用焊接方式连接，造成管道、管件内部镀锌层破坏，无法进行二次防腐处理；【图示1】

　　2）安装在有爆炸危险和变电、配电场所的管网，未采取防静电急跌措施；

　　3）螺纹连接管道安装后的螺纹根部外露螺纹过长，不符合要求；【图示2】

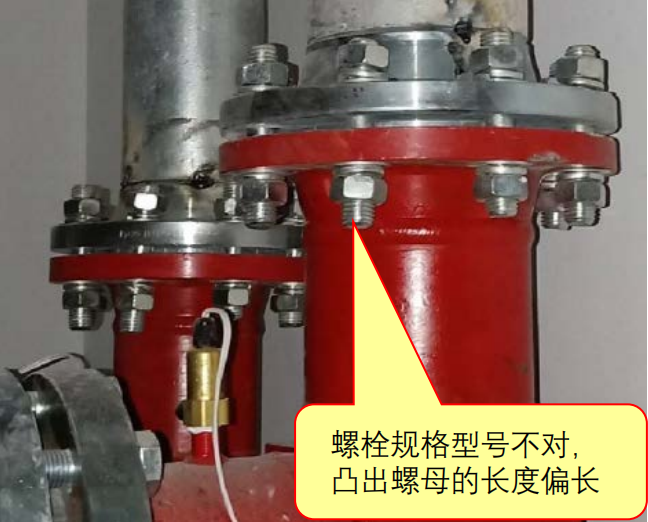

　　4）法兰螺栓不符合标准要求，凸出螺母的长度偏长；【图示3】

　　5）管道穿过墙壁、楼板处套管规格偏小，穿楼板套管长度未高出地板50mm；

　　6）管道穿越建筑物的变形缝时设置的柔性管段压力等级不符合要求；

　　7）管道支、吊架安装不符合要求。【图示4】【图示5】【图示6】

2.规范要求

　　《气体灭火系统设计规范》(GB 50370-2005)有关规定：

　　4.1.9管道及管道附件应符合下列规定：

　　4管道的连接，当公称直径小于或等于80mm时，宜采用螺纹连接；大于80mm时，宜采用法兰连接。钢制管道附件应内外防腐处理，防腐处理宜采用符合环保要求的方式。使用在腐蚀性较大的环境里，应采用不锈钢的管道附件。

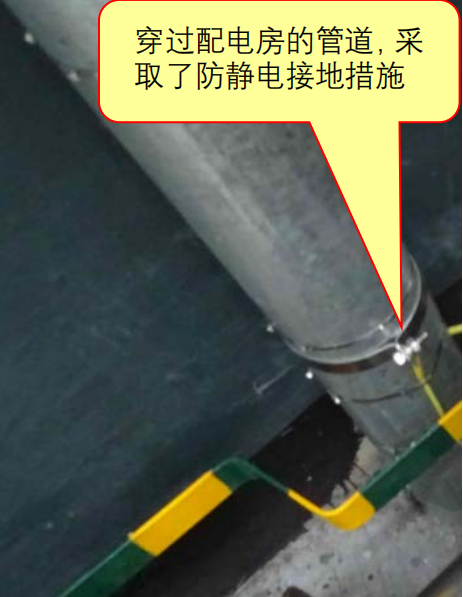

　　6.0.6经过有爆炸危险和变电、配电场所的管网,以及布设在以上场所的金属箱体等，应设防静电接地。【图示7】

　　《气体灭火系统施工及验收规范》（GB 50263-2007）有关规定：

　　5.5.1灭火剂输送管道连接应符合下列规定：

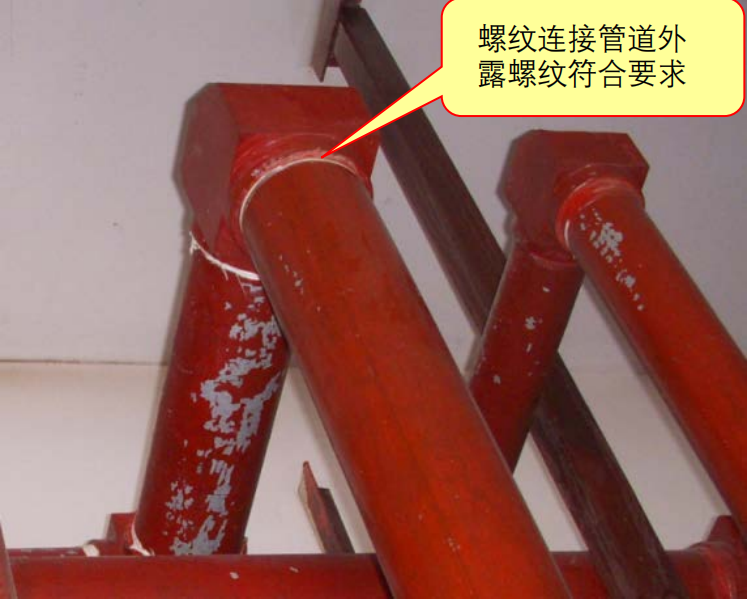

　　1采用螺纹连接时，管材宜采用机械切割；螺纹不得有缺纹、断纹等现象；螺纹连接的密封材料应均匀附着在管道的螺纹部分，拧紧螺纹时，不得将填料挤入管道内；安装后的螺纹根部应有2～3条外露螺纹；连接后，应将连接处外部清理干净并做好防腐处理。【图示8】

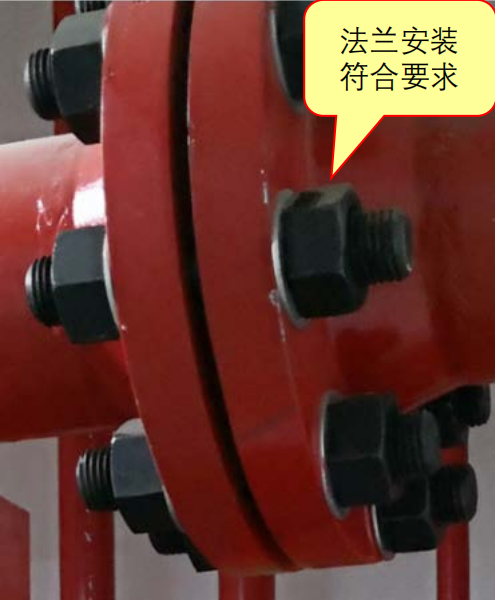

　　2采用法兰连接时，衬垫不得凸入管内，其外边缘宜接近螺栓，不得放双垫或偏垫。连接法兰的螺栓，直径和长度应符合标准，拧紧后，凸出螺母的长度不应大于螺杆直径的1/2且保证有不少于2条外露螺纹。【图示9】

　　3已经防腐处理的无缝钢管不宜采用焊接连接，与选择阀等个别连接部位需采用法兰焊接连接时，应对被焊接损坏的防腐层进行二次防腐处理。

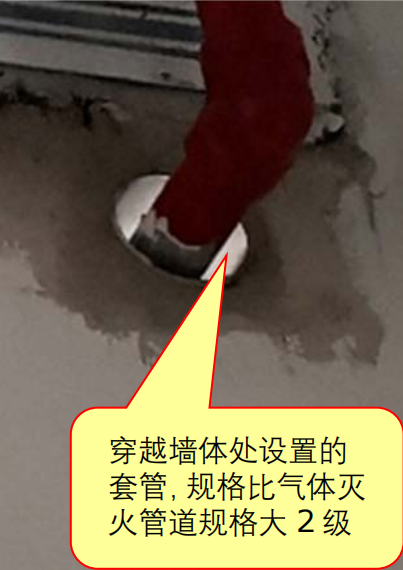

　　5.5.2管道穿过墙壁、楼板处应安装套管。套管公称直径比管道公称直径至少应大2级，穿墙套管长度应与墙厚相等，穿楼板套管长度应高出地板50mm。管道与套管间的空隙应采用防火封堵材料填塞密实。当管道穿越建筑物的变形缝时，应设置柔性管段。【图示10】【图示11】

　　5.5.3管道支、吊架的安装应符合下列规定：

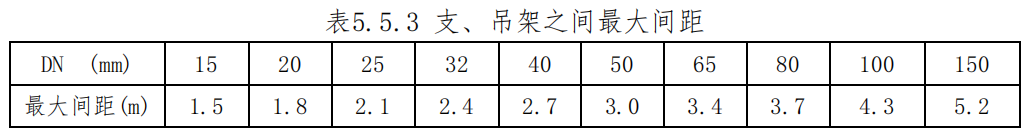

　　1管道应固定牢靠，管道支、吊架的最大间距应符合表5.5.3的规定。

　　2管道末端应采用防晃支架固定，支架与末端喷嘴间的距离不应大于500 mm。

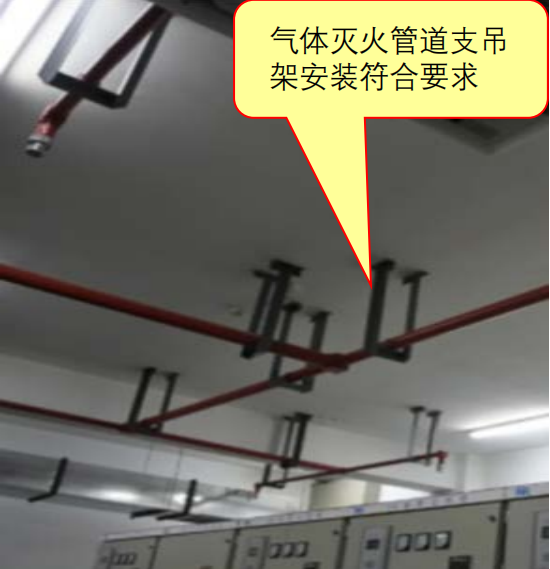

　　3公称直径大于或等于50 mm的主干管道，垂直方向和水平方向至少应各安装1个防晃支架，当穿过建筑物楼层时，每层应设1个防晃支架。当水平管道改变方向时，应增设防晃支架。【图示12】

　　3.图示说明

　　1）错误做法

图示1

图示2

图示3

图示4

图示5

图示6

　　2）正确做法

图示7

图示8

图示9

图示10

图示11

图示12

来源：南京市建设工程消防验收技术指南（试行）2021
