如何安装消防水泵吸水管、出水管控制阀?

一、问题描述及原因分析

1.问题描述

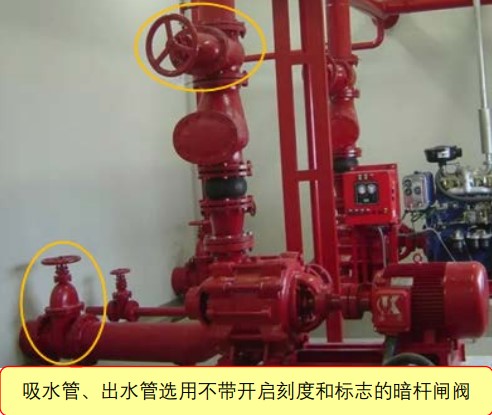

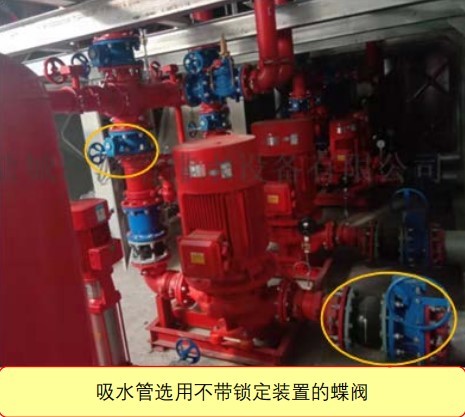

1)消防水泵吸水管、出水管上安装不具备锁定功能的蝶阀或无开启刻度和标志的暗杆闸阀,容易在被误关闭后不能及时发现或观察阀门的开、关状态,导致消防系统供水中断;【图示1】【图示2】

2)消防水泵吸水管、出水管管径大于DN300未选用电动阀门。【图示3】

错误做法

图1

图示1

图2

图示2

图3

图示3

2.原因分析

1)设计文件未明确蝶阀的技术要求

2)供货单位未按设计要求进行选型

二、规范要求及正确做法

1.规范要求

《消防给水及消火栓系统技术规范》(GB 50974-2014)第5.1.13条第5、6款。【图示4】【图示5】【图示6】【图示7】

2.正确做法

图4

图示4

图5

图示5

图6

图示6

图7

图示7

三、应对措施及防治指南

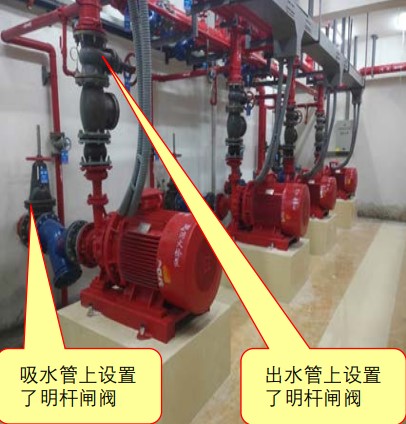

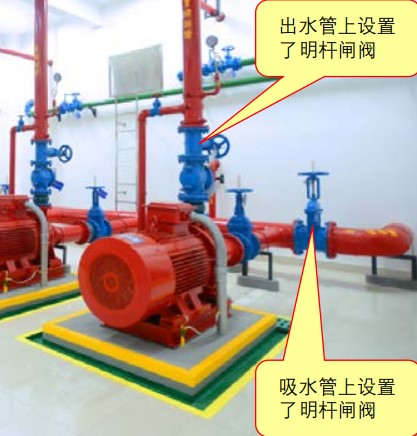

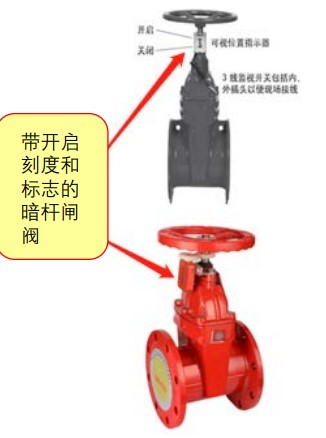

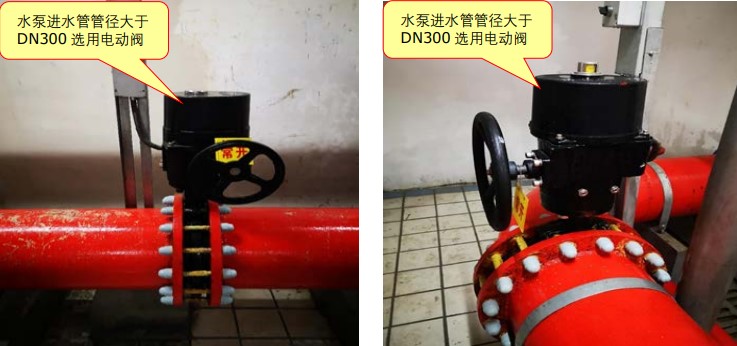

1.消防水泵的吸水管上应设置明杆闸阀或带自锁装置的蝶阀当设置暗杆阀门时应设有开启刻度和标志;当管径超过DN300时,宜设置电动阀门;

2.消防水泵的出水管上应设止回阀、明杆闸阀;当采用蝶阀时,应带有自锁装置;当管径大于DN300时,宜设置电动阀门;

3.设计文件明确蝶阀的技术参数供货单位按图纸技术要求和参数供货

来源:《江苏省民用建筑工程消防验收常见问题解析及防治指南》
