干货|中科知创消防应急照明和疏散指示系统技术交底

一、数据制作需提供以下资料:

智能疏散系统和火灾自动报警系统电子版图纸;

智能疏散产品实际安装图纸及对应地址编码,包括电源、分配电装置、灯具ID编码;

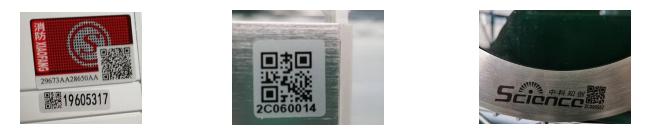

  (智能疏散产品出厂已贴好ID标签,下面有8位数,二维码扫码结果前两位为灯具类型,后八位为灯具ID)

中科知创消防应急照明和疏散指示系统技术交底

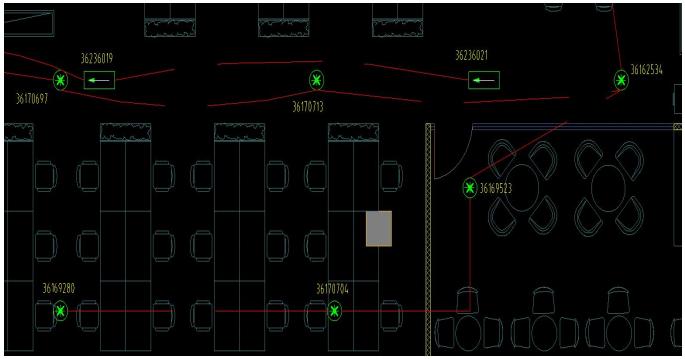

火灾报警产品实际安装图纸及对应地址编码,包括烟感、温感、手报编码;点位图;

中科知创消防应急照明和疏散指示系统技术交底

  *点位图纸质电子均可,电子最好。(切记不可抄错ID号)。

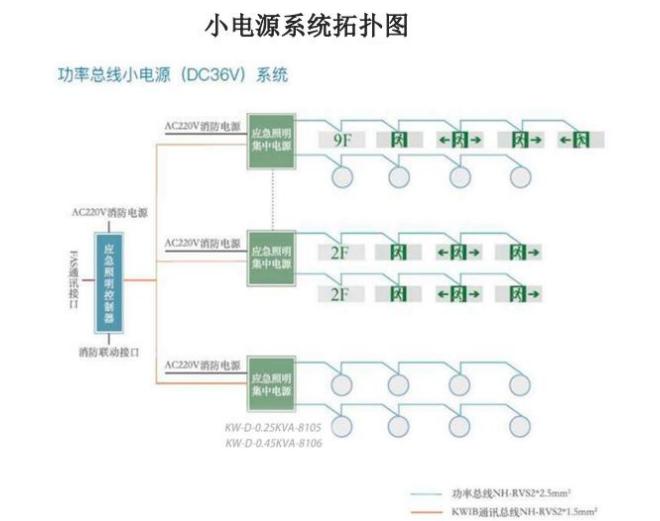

中科知创消防应急照明和疏散指示系统技术交底系统图

中科知创消防应急照明和疏散指示系统技术交底

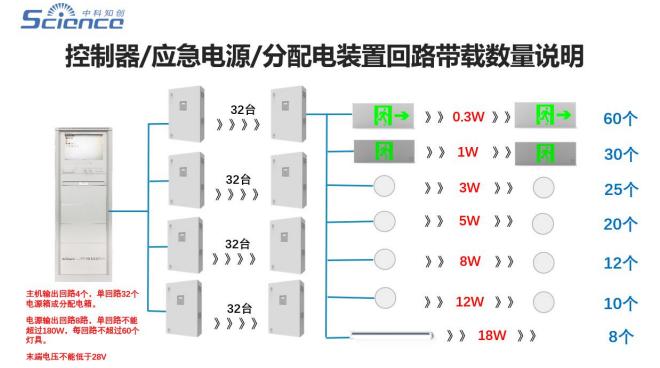

  ◆混带功率及距离说明:在回路中采用国标NH-RVS2*2.5双绞线,应急照明专用电源单回路在小于100W功率的基础上最大带载距离为200米。

二、线型要求:

AC220V电源线缆:

  大电源:耐压750V以上的耐火BV线,截面积≥4mm2;

  小电源/应急照明控制器:耐压750V以上的耐火BV线,截面积≥2.5mm2;

通讯线:

  通讯总线线缆:耐火RVS双绞线,截面积≥1.5mm2;

  灯具36V功率总线:耐火RVS双绞线,截面积≥2.5mm2;

协议联动线缆:

  RS232线缆:耐火RVVP屏蔽3芯线;

  RS485线缆:耐火RVS双绞线,截面积≥1.5mm2;

  ◆注意:1)智能疏散系统系统布线必须符合我司用线要求;

  2)强弱电分开,专管铺设,与强电同一管道铺设会影响通讯稳定。

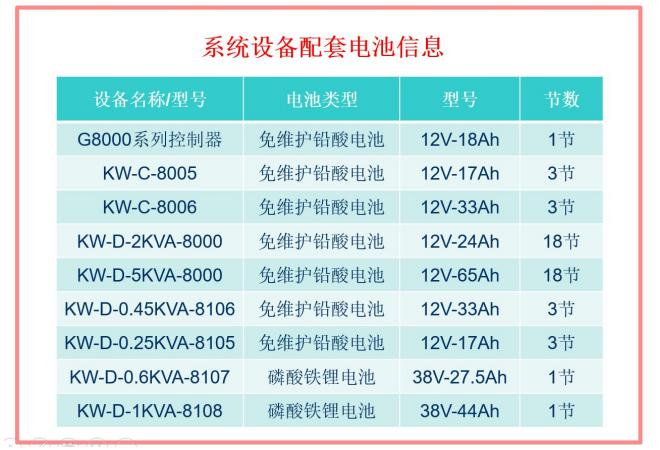

中科知创消防应急照明和疏散指示系统技术交底系统配套电池信息

三、应急标志灯具

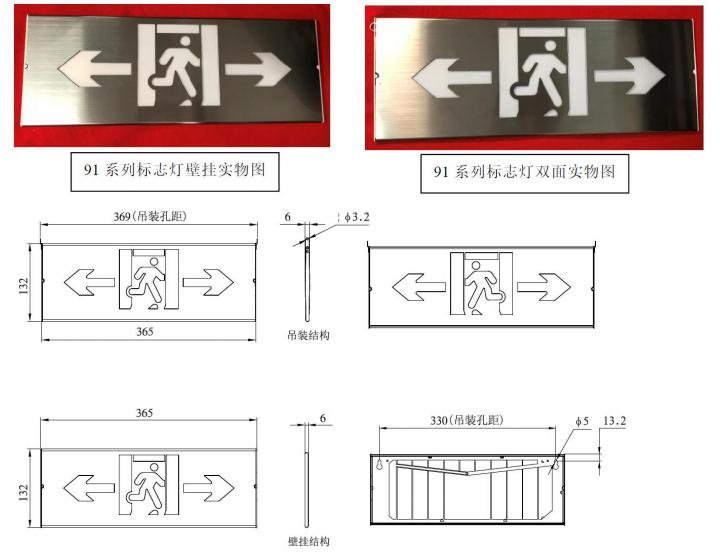

91/90不锈钢系列

91/90不锈钢系列应急标志灯具

91/90不锈钢系列应急标志灯具

91/90不锈钢系列应急标志灯具

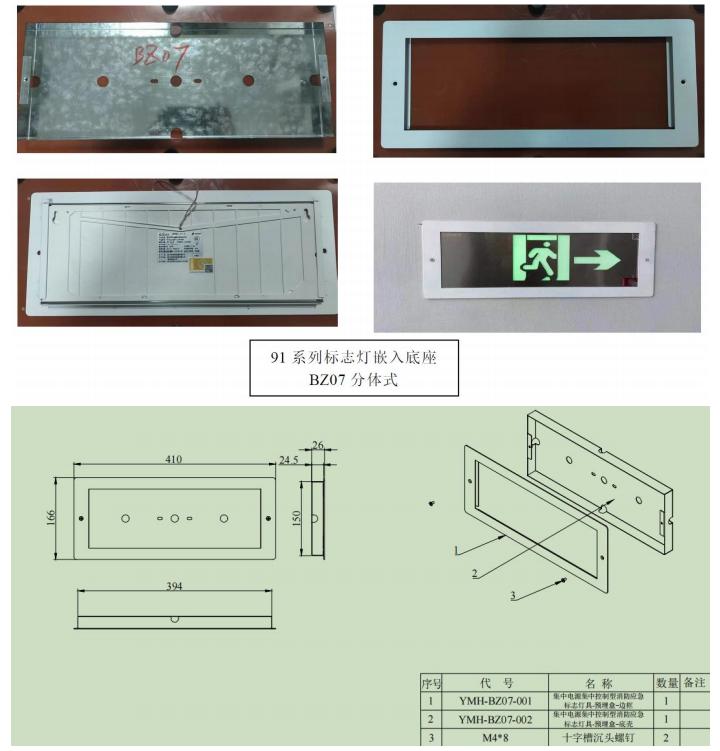

  YMH-BZ07开孔尺寸394×150×24.5(91系列)

  外形尺寸(长×宽×厚):410×166×26mm

81铝合金系列

中科知创81铝合金系列

中科知创81铝合金系列

  尺寸(长×宽×厚):363×20×20mm

中科知创81铝合金系列

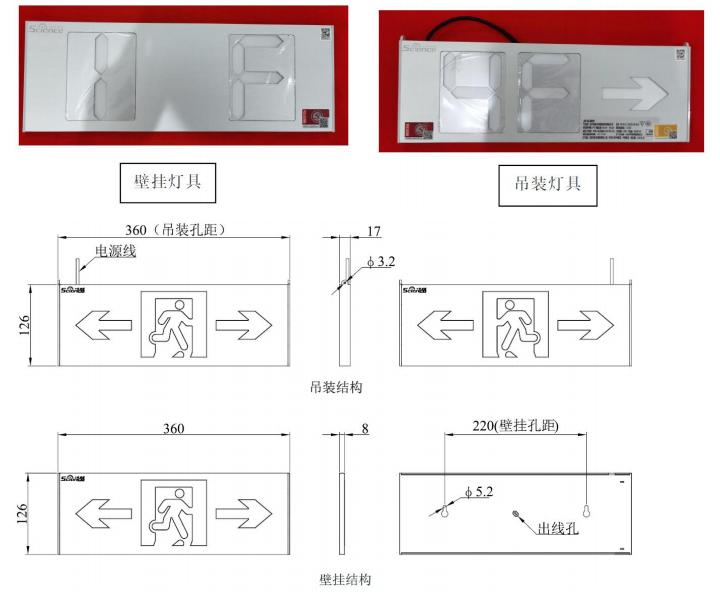

  YMH-BZ04开孔尺寸363×129×22(81系列)

  外形尺寸(长×宽×厚):360×126×17mm

中科知创81铝合金系列

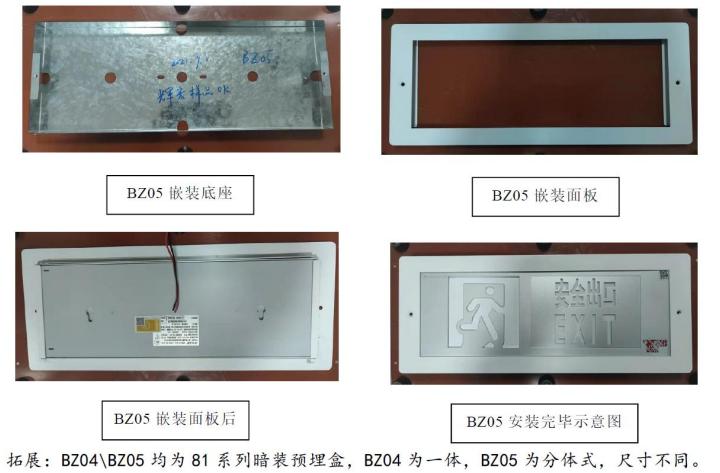

  YMH-BZ05开孔尺寸394×150×24.5(81系列)

  外形尺寸(长×宽×厚):410×166×26mm

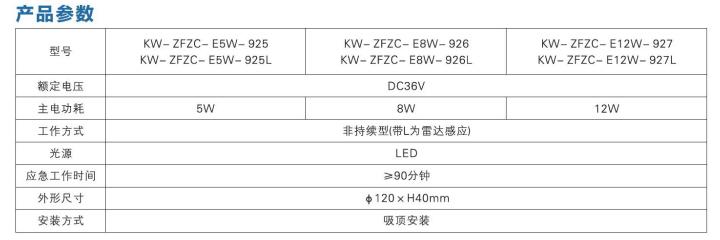

四、集中电源大功率照明灯具

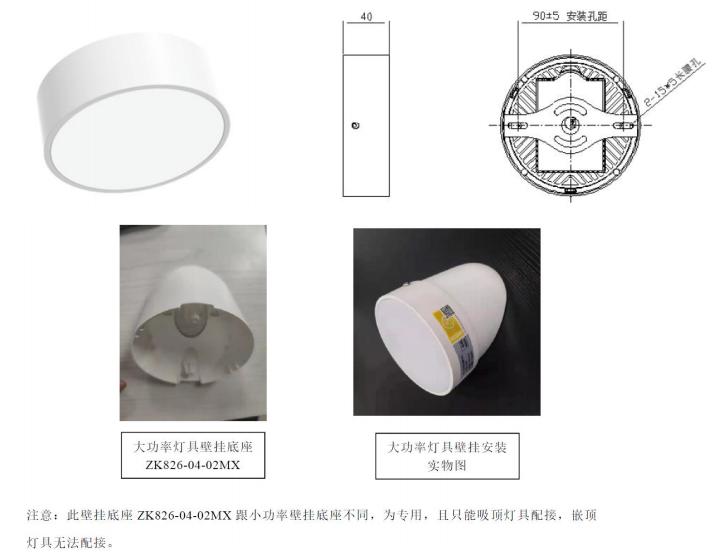

中科知创集中电源大功率照明灯具

五、自带电源大功率照明灯具

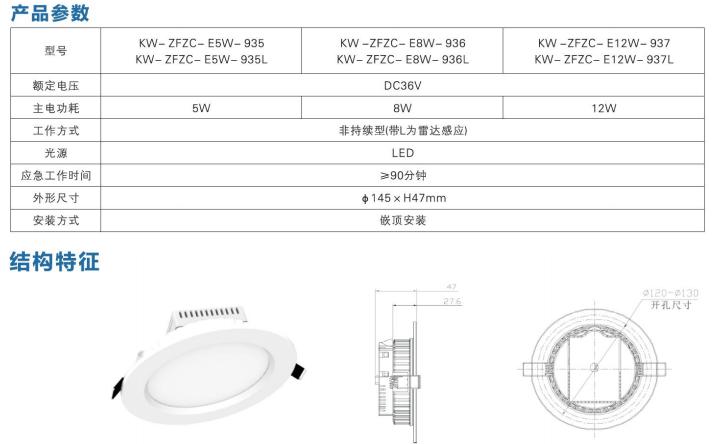

中科知创自带电源大功率照明灯具产品参数

  开孔尺寸直径120~130mm

中科知创自带电源大功率照明灯具

中科知创自带电源大功率照明灯具

中科知创自带电源大功率照明灯具

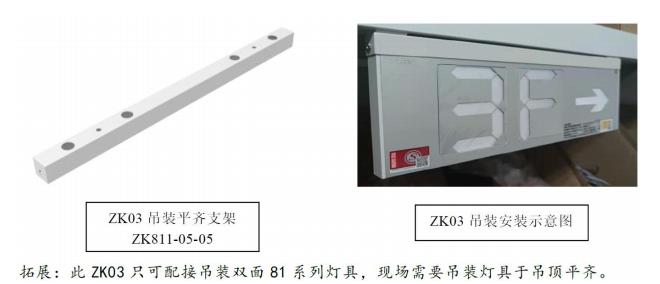

  应急照明标志灯具吊装,吊杆吊链需现场自行购买。

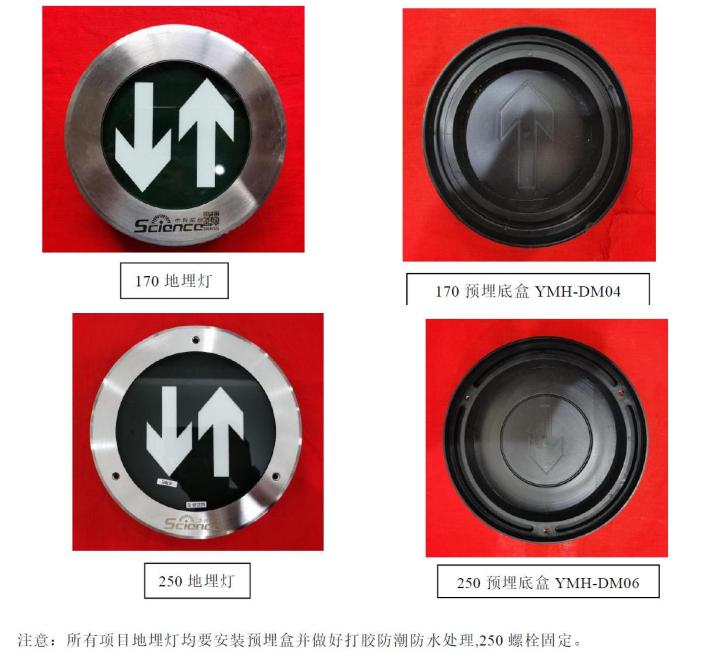

六、地埋灯

中科知创地埋灯

中科知创地埋灯

中科知创地埋灯安装方法

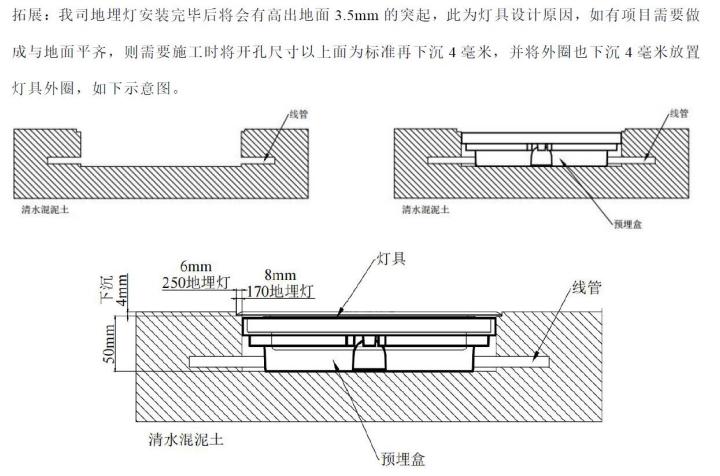

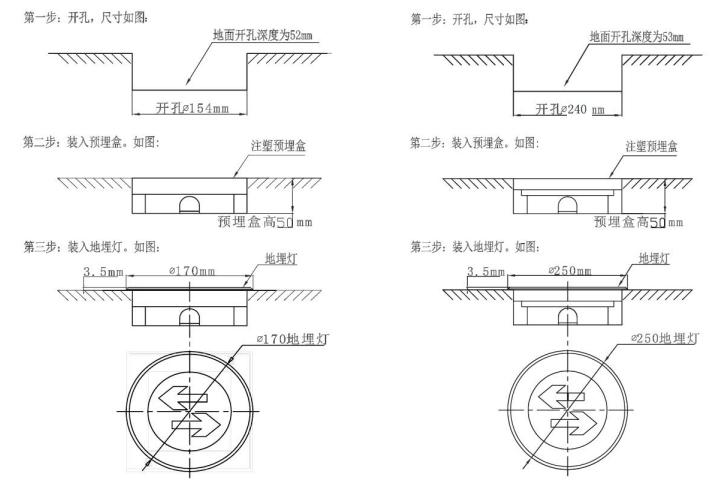

中科知创地埋灯预埋安装方法

七、集中电源

应急照明集中电源电池布局示意图

  适用型号:

  KW-D-0.45KVA-8106配套电池:12V/33Ah

  KW-D-0.25KVA-8105配套电池:12V/17Ah

1.电池摆放示意图

电池摆放示意图

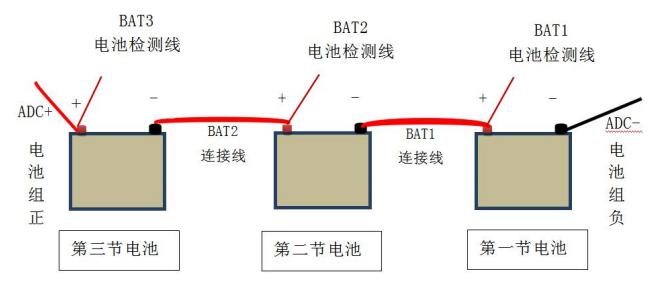

2.电池连接示意图

  连接负极线的电池是第一块,将BAT 1(细线)电池检测线安装在第一块电池的正极上,如图:

中科知创电池连接示意图

  注意事项:在连接蓄电池组的过程中,必须断开电池空开,蓄电池应串连连接,电池之间正负首尾相连,不得接反,更不得短路,否则会导致设备损坏或火灾的危险。

八、消防应急电源(KW-D-0.25KVA/0.45KVA-8105/8106)

  注:默认密码为按一下“向上”键和按三下“向下”键。

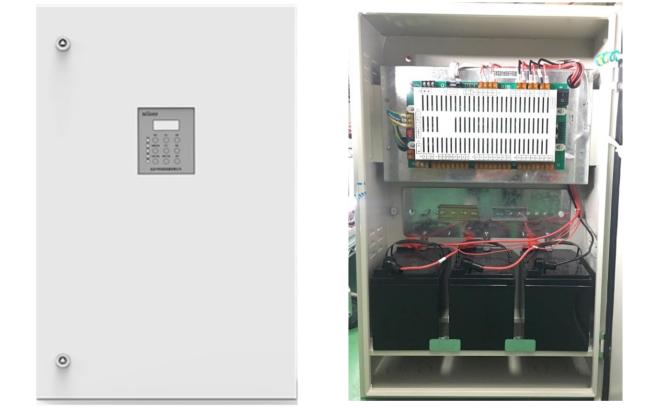

中科知创消防应急电源

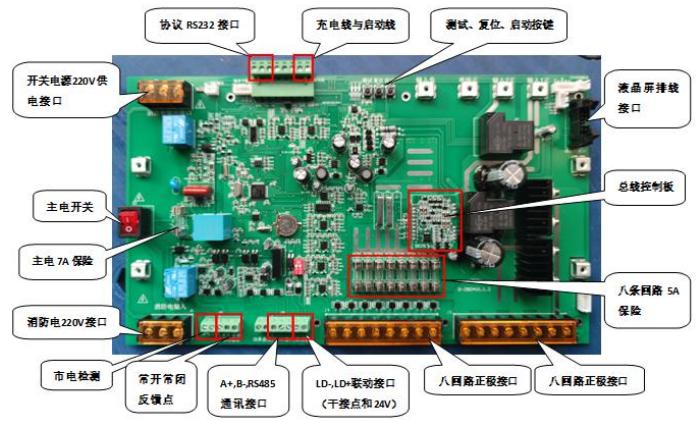

8105、8106电源主板端子功能:

中科知创消防应急电源主板说明

  联动接口出厂默认是干接点,SW3拨上去才是24V。切记,否则会烧坏主板!!!

接线说明

中科知创消防应急电源接线

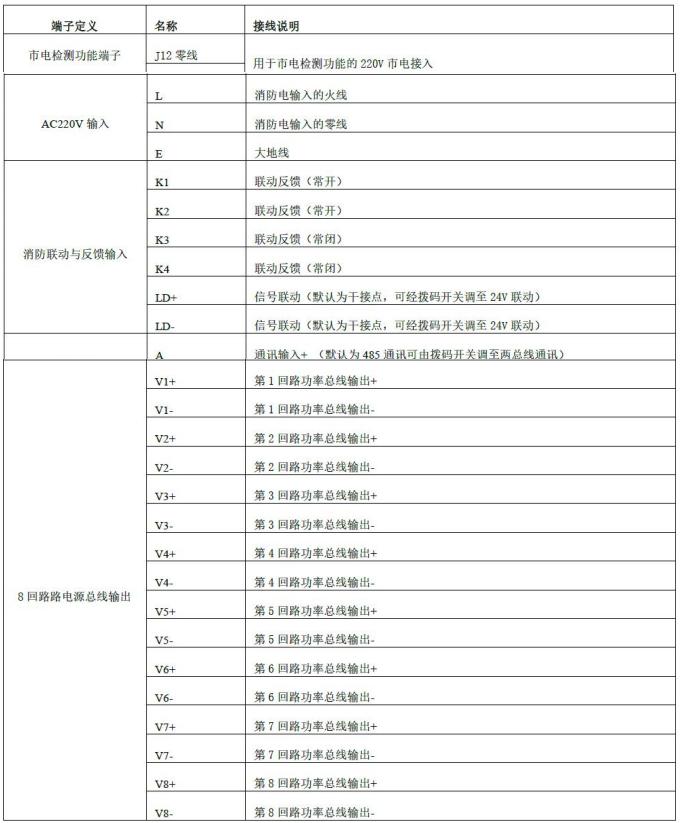

中科知创消防应急电源接线端子说明

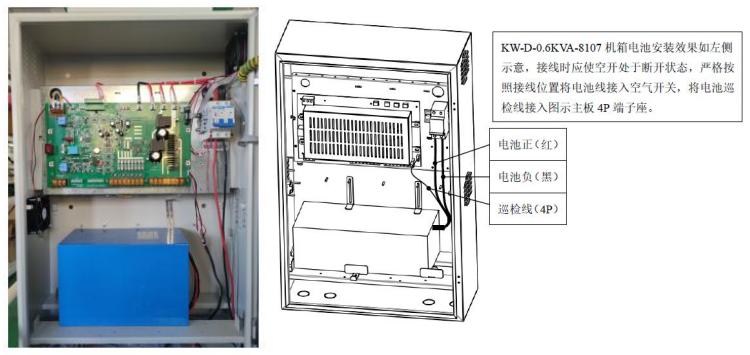

九、消防应急电源(KW-D-0.6KVA/1KVA-8107/8108)

中科知创消防应急电源

8107、8108电源主板端子功能:

消防应急电源主板说明

  联动接口出厂默认是干接点。切记,否则会烧坏主板!!!

十、应急照明控制器

  软件初始用户名:admin密码:admin

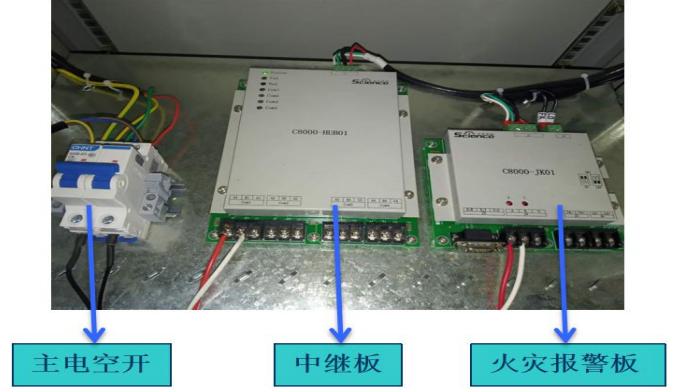

中科知创应急照明控制器

  C8000-JK01右侧拨码开关N0为无源联动;24V为有源联动。

  出厂默认是干接点无源联动,切记,否则会烧坏主板!!!

中科知创应急照明控制器接线

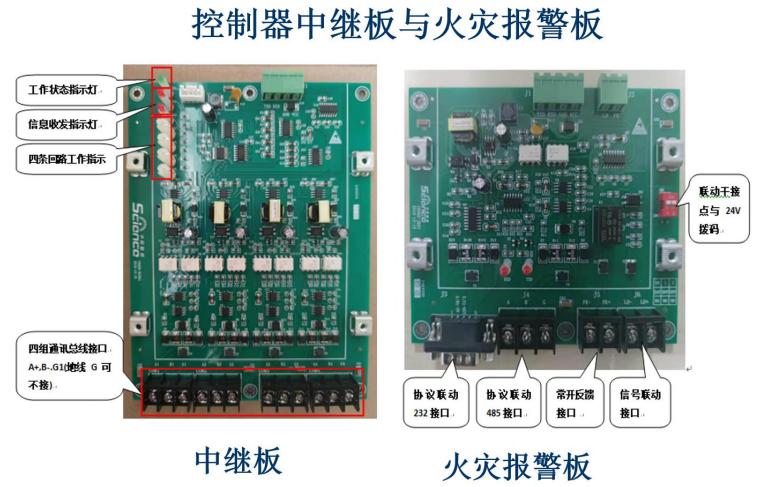

中科知创应急照明控制器主板

中科知创应急照明控制器主板端子说明

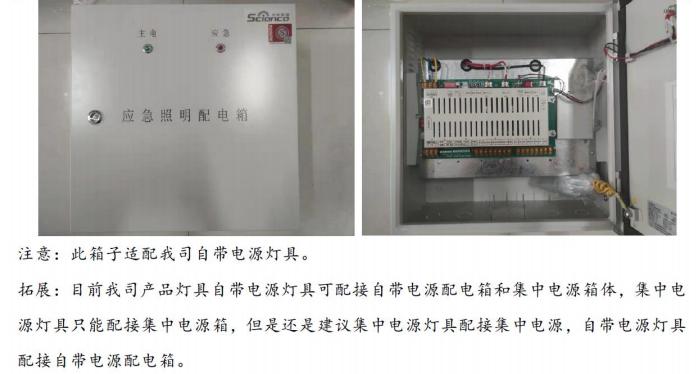

十一、自带电源配电箱

  KW-PD-1KVA-P01、KW-PD-0.5KVA-P02、KW-PD-0.3KVA-P03

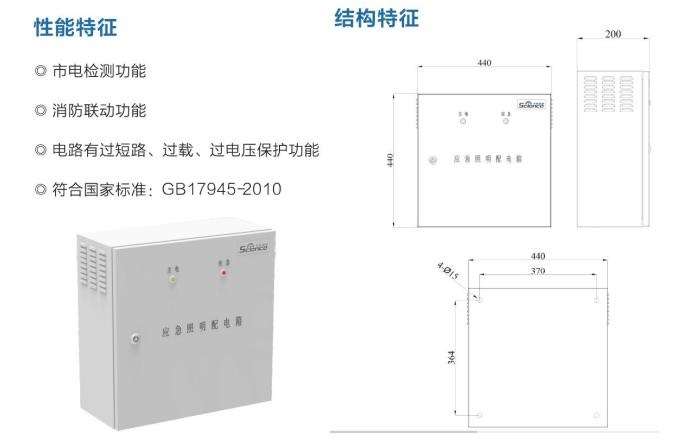

自带电源配电箱性能特征

自带电源配电箱使用注意事项

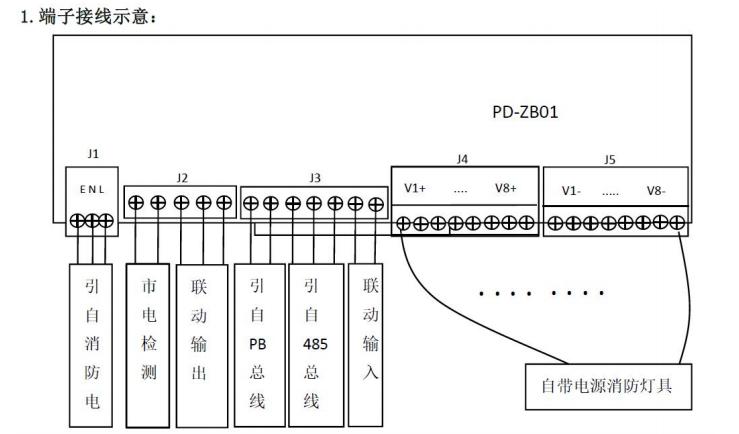

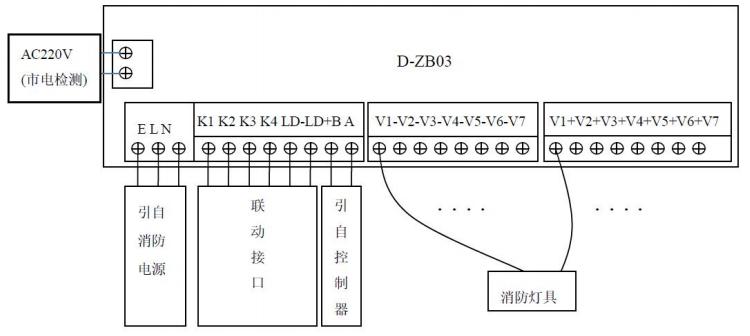

自带电源配电箱端子接线示意图

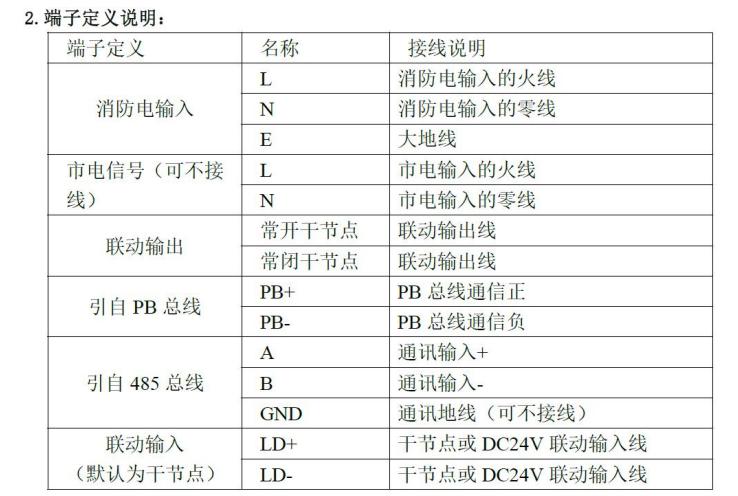

自带电源配电箱单子定义说明

来源:中科知创技术交底手册-2021年12月版
