一、问题描述及原因分析

1．问题描述

报警阀水力警铃安装在消防泵房或湿式报警阀室内，不符合规范要求。【图示1】【图示2】

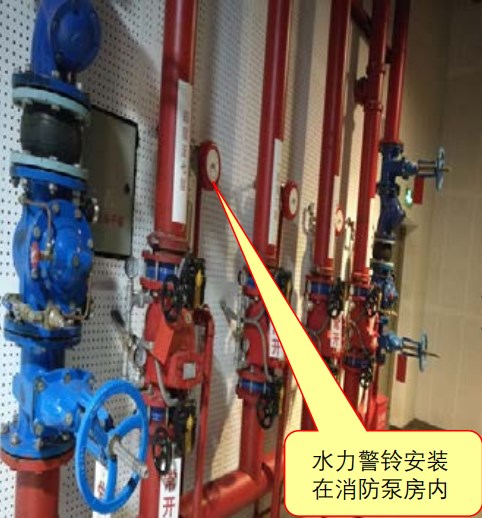

图示1

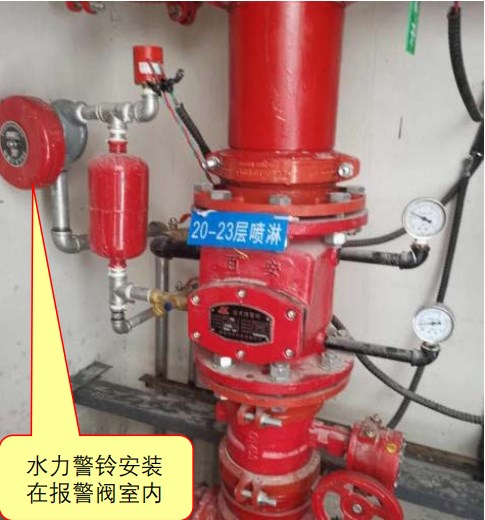

图示2

2．原因分析

1）消防施工人员未经专业培训，或施工前技术交底不到位；

2）施工单位对规范要求不熟悉，报警阀的安装位置距有人值班室或公共通道的距离大于20m；

3）施工单位将水力警铃就近安装在报警阀旁，施工方便、节约成本。

二、规范要求及正确做法

1．规范要求

☆《自动喷水灭火系统设计规范》(GB 50084-2017)第6.2.8条。【图示3】

☆《自动喷水灭火系统施工及验收规范》(GB 50261-2017)第5.4.4条。

2．正确做法

图示3

三、应对措施及防治指南

1．加强消防施工人员的专业技能培训；

2．水力警铃应安装在公共通道或值班室附近的外墙上，且应安装检修、测试用的阀门；管路不宜过长，地面应有可靠的排水设施。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《自动喷水灭火系统设计规范》(GB 50084-2017)

第6.2.8条 水力警铃的工作压力不应小于0.05MPa，并应符合下列规定：

1 应设在有人值班的地点附近或公共通道的外墙上；

2 与报警阀连接的管道，其管径应为20mm，总长不宜大于20m。

《自动喷水灭火系统施工及验收规范》(GB 50261-2017)

第5.4.4条 水力警铃应安装在公共通道或值班室附近的外墙上，且应安装检修、测试用的阀门。水力警铃和报警阀的连接应采用热镀锌钢管，当镀锌钢管的公称直径为20mm时，其长度不宜大于20m；安装后的水力警铃启动时，警铃声强度应不小于70dB。

检查数量：全数检查。

检查方法：观察检查、尺量检查和开启阀门放水，水力警铃启动后检查压力表的数值。
