一、问题描述及原因分析

1．问题描述

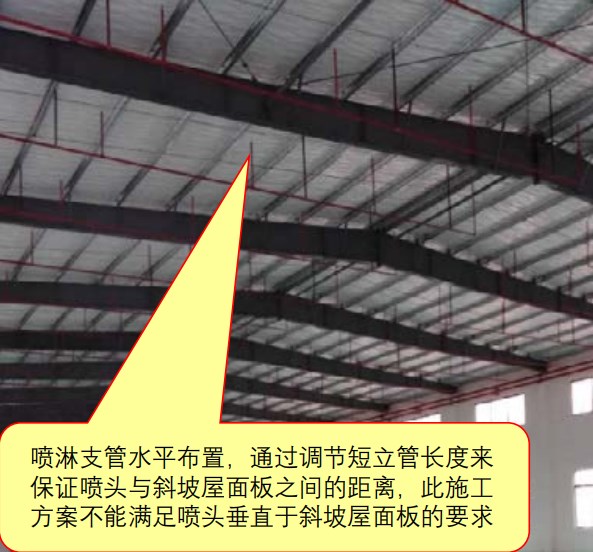

1）喷头安装未垂直于斜坡顶棚面；【图示1】

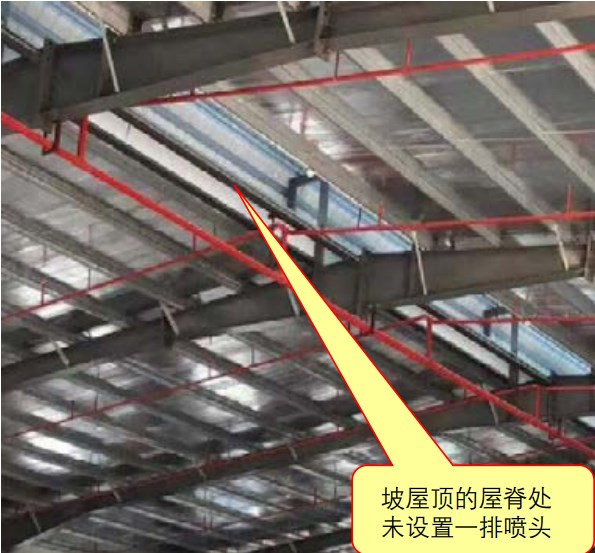

2）坡屋顶的屋脊处未设置喷头。【图示2】

图示1

图示2

2．原因分析

1）设计图纸没有表示清楚或无大样图；

2）施工人员未能理解规范要求；

3）施工单位为了降低成本或抢赶工期未按规范要求进行施工。

二、规范要求及正确做法

1．规范要求

☆《自动喷水灭火系统设计规范》(GB 50084-2017)第7.1.14条第1、2款。【图示3】

2．正确做法

图示3

三、应对措施及防治指南

1．顶板或吊顶为斜面时，喷头应垂直于斜面，并应按斜面距离确定喷头间距；坡屋顶的屋脊处应设一排喷头，当屋顶坡度不小于1/3时，喷头溅水盘至屋脊的垂直距离不应大于800mm；当屋顶坡度小于1/3时，喷头溅水盘至屋脊的垂直距离不应大于600mm；

2．加强图纸设计质量，明确设计做法，补充设计大样和参照图集；

3．施工单位应对施工人员做好技术交底，在施工过程中如发现此类问题，及时与建设单位、设计单位和监理单位进行沟通解决。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《自动喷水灭火系统设计规范》(GB 50084-2017)

第7.1.14条 顶板或吊顶为斜面时，喷头的布置应符合下列要求：

第1款 喷头应垂直于斜面，并应按斜面距离确定喷头间距；

第2款 坡屋顶的屋脊处应设一排喷头，当屋顶坡度不小于1/3时，喷头溅水盘至屋脊的垂直距离不应大于800mm；当屋顶坡度小于1/3时，喷头溅水盘至屋脊的垂直距离不应大于600mm。
