一、问题描述及原因分析
1.问题描述

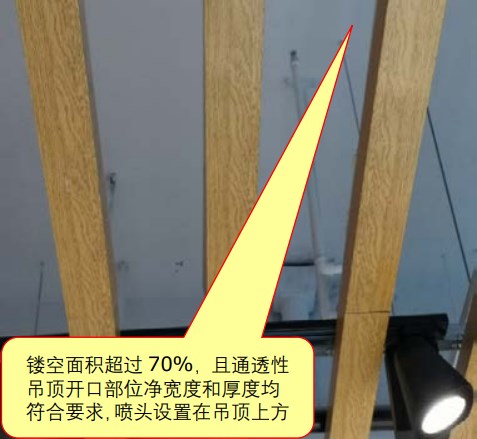

1)当镂空面积超过70%时,在格栅吊顶下方设置喷头;【图示1】

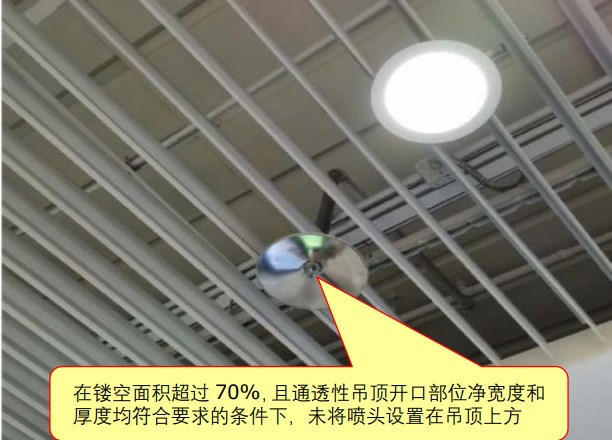

2)当镂空面积小于70%的,仅在格栅吊顶上方设置喷头。【图示2】
图示1
图示2
2.原因分析
1)设计图纸未明确说明网格、栅板类通透性吊顶在通透面积占吊顶总面积的比例小于70%的情况下,喷头的设置要求;
2)网格、栅板类通透性吊顶一般为装饰阶段的二次设计,原施工图中未着重表达。因此,容易疏忽遗漏;
3)责任主体对吊顶镂空面积的认识不足,或认为吊顶下方设置喷头会影响建筑装饰美观;
4)施工单位在施工时,未结合规范要求,仅按照设计平面图进行施工,导致出现此类问题。
二、规范要求及正确做法
1.规范要求
☆《自动喷水灭火系统设计规范》(GB 50084-2017)第7.1.13条第1、2款。【图示3】【图示4】
2.正确做法
图示3
图示4
三、应对措施及防治指南
1.施工单位应仔细查看图纸,核查装设网格、栅板类通透性吊顶的场所的通透面积占吊顶总面积的比例。

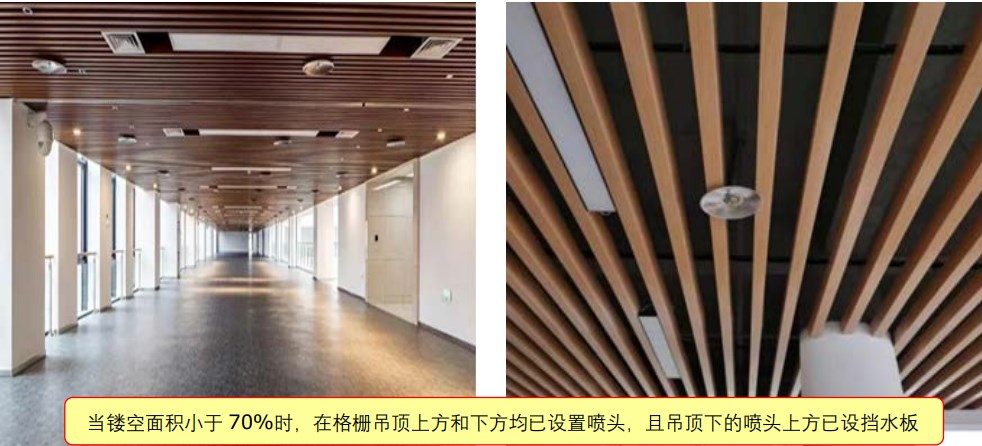

2.当通透面积占吊顶总面积的比例不大于70%时,吊顶的上方和下方均应设置喷头,且吊顶下的喷头上方应设挡水板。
来源:《江苏省民用建筑工程消防验收常见问题解析及防治指南》
《自动喷水灭火系统设计规范》(GB 50084-2017)
第7.1.13条 装设网格、栅板类通透性吊顶的场所,当通透面积占吊顶总面积的比例大于70%时,喷头应设置在吊顶上方,并符合下列规定:
第1款 通透性吊顶开口部位的净宽度不应小于10mm ,且开口部位的厚度不应大于开口的最小宽度;
第2款 喷头间距及溅水盘与吊顶上表面的距离应符合7.1.13的规定。
