一、问题描述及原因分析

1．问题描述

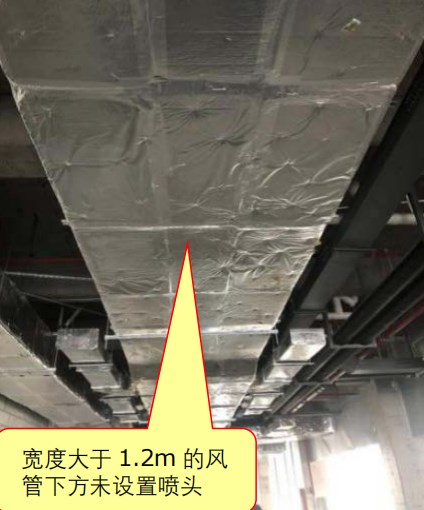

1）宽度大于1.2m的风管下方未设置喷头；【图示1】

2）采用早期抑制快速响应喷头和特殊应用喷头的场所，宽度大于0.6m的风管下方未设置喷头保护；【图示2】

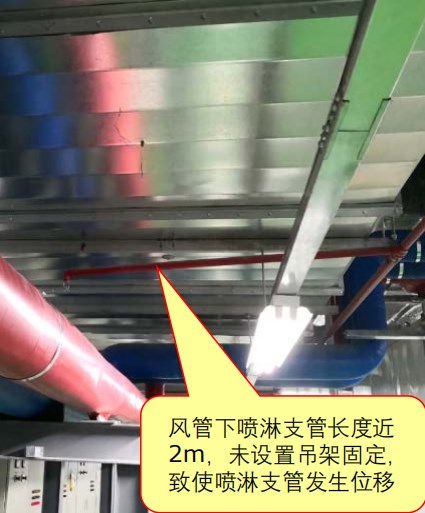

3）风管下方喷淋支管未设置吊架，导致喷头和支管发生变形和偏移。【图示3】

图示1

图示2

图示3

2．原因分析

施工人员未能理解和掌握规范要求；施工单位为了降低成本或抢赶工期未按规范要求进行施工。

二、规范要求及正确做法

1．规范要求

☆《自动喷水灭火系统设计规范》(GB 50084-2017)第7.2.3条。【图示4】【图示5】

☆《自动喷水灭火系统施工及验收规范》(GB 50261-2017)第5.1.15条第3款。【图示4】

2．正确做法

图示4

图示5

三、应对措施及防治指南

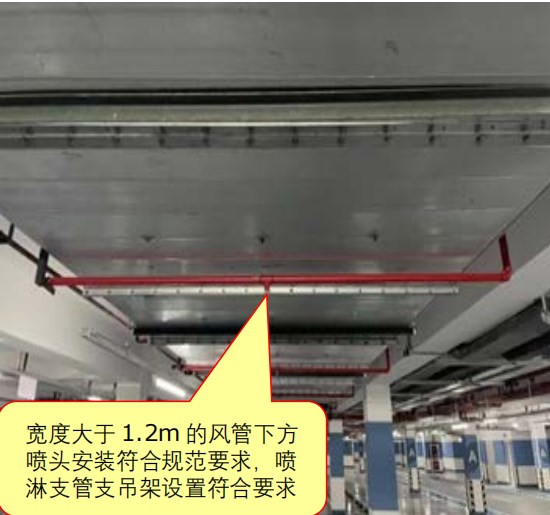

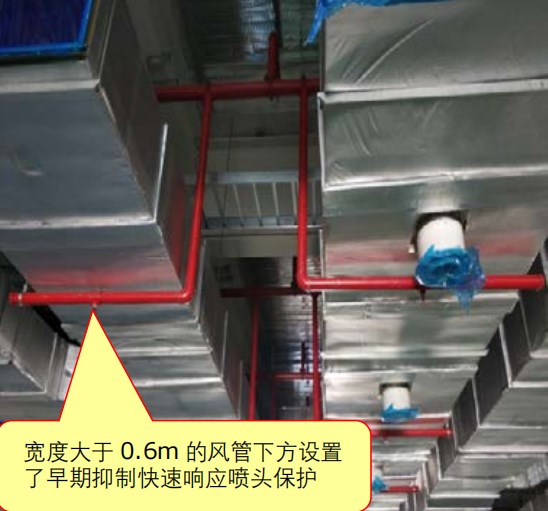

1．当通风管道等障碍物的宽度大于1.2m时，其下方应增设喷头；采用早期抑制快速响应喷头和特殊应用喷头的场所，当障碍物宽度大于0.6m时，其下方应增设喷头；

2．管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《自动喷水灭火系统设计规范》(GB 50084-2017)

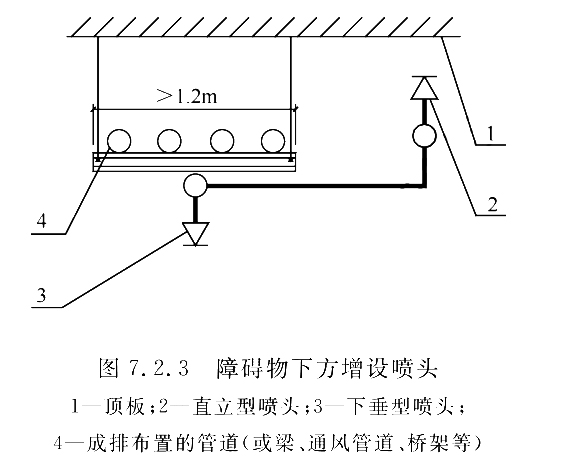

第7.2.3条 当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时，其下方应增设喷头（图7.2.3）；采用早期抑制快速响应喷头和特殊应用喷头的场所，当障碍物宽度大于0.6m时，其下方应增设喷头。

《自动喷水灭火系统施工及验收规范》(GB 50261-2017)

第5.1.15条 管道支架、吊架、防晃支架的安装应符合下列要求：

第3款 管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm。

检查数量：抽查20%，且不得少于5处。

检查方法：尺量检查。
