一、问题描述及原因分析

1．问题描述

1）喷头布置未考虑梁等障碍物的影响，导致布水不均匀或存在盲区；【图示1】

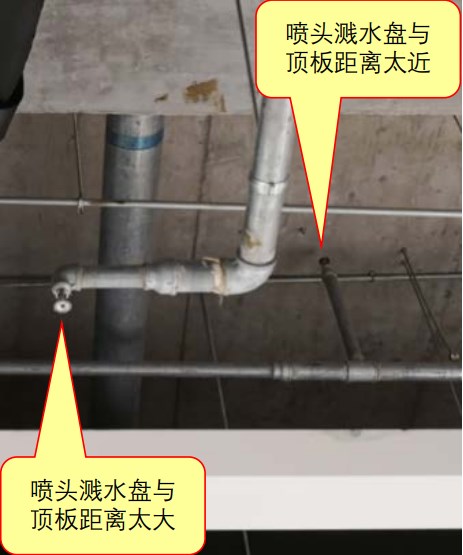

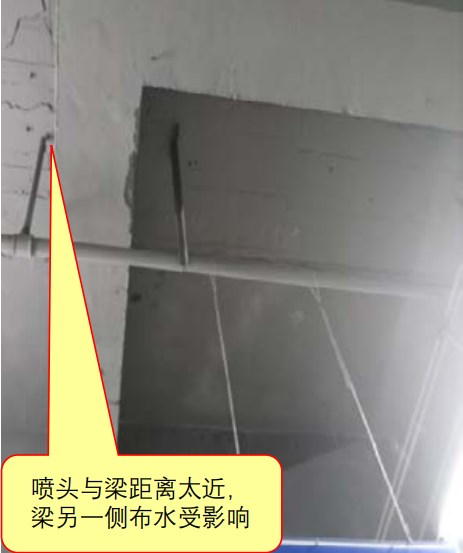

2）喷头溅水盘与梁、顶板的垂直距离不符合要求；【图示2】

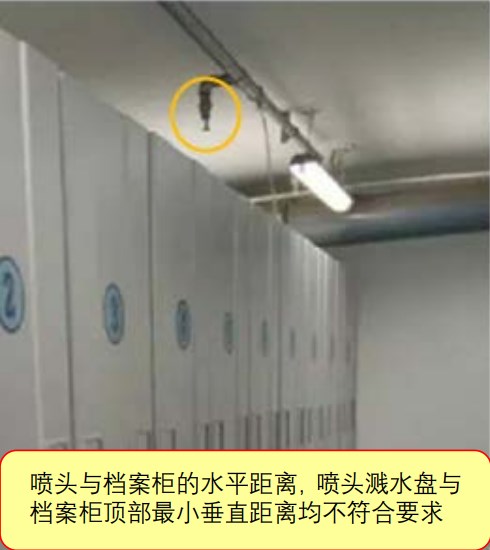

3）喷头与被保护对象的水平距离或喷头溅水盘与保护对象最小垂直距离不符合要求。【图示3】

图示1

图示2

图示3

2．原因分析

1）设计图纸上没有表示清楚；

2）施工人员未按设计图纸和规范要求进行施工。

二、规范要求及正确做法

1．规范要求

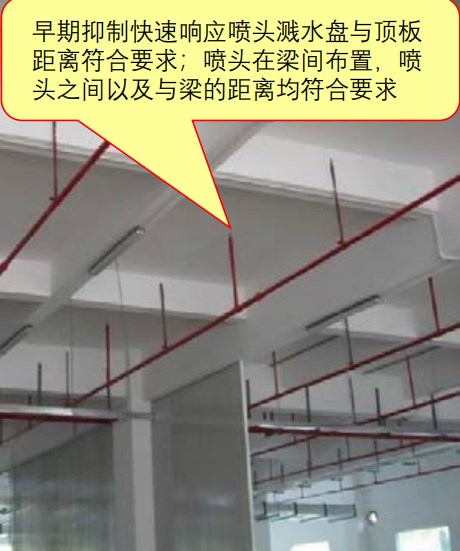

☆《自动喷水灭火系统设计规范》(GB 50084-2017)第7.1.6条、第7.1.7条、第7.1.8条、第7.2.1条。【图示4】【图示5】【图示6】【图示7】

2．正确做法

图示4

图示5

图示6

图示7

三、应对措施及防治指南

1．喷头宜布置在顶板或吊顶下易于接触到火灾热气流的部位，有利于喷头热敏元件的及时受热，使喷头的洒水能够均匀分布；

2．喷头布置时应充分考虑梁、柱等障碍物对喷头布水的影响；当喷头附近有不可避免的障碍物时，应按规范要求布置喷头或者增设喷头，补偿因喷头的洒水受阻而不能到位灭火的水量；

3．施工前，施工单位应结合现场设备、管线、装修等布置情况，对喷头的布置进行深化设计，并经设计审批后方可施工；

4．施工单位应严格按照施工图进行喷淋头的安装，当现场遇到与图纸不符的情况时，应及时向设计单位提出设计变更需求。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《自动喷水灭火系统设计规范》(GB 50084-2017)

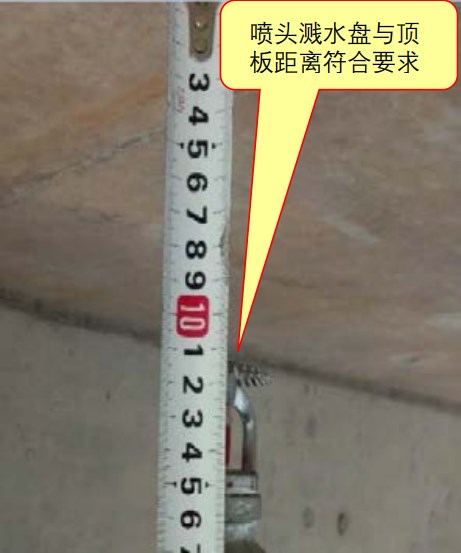

第7.1.6条 除吊顶型洒水喷头及吊顶下设置的洒水喷头外，直立型、下垂型标准覆盖面积洒水喷头和扩大覆盖面积洒水喷头溅水盘与顶板的距离应为75mm~150mm，并应符合下列规定：

1 当在梁或其他障碍物底面下方的平面上布置洒水喷头时，溅水盘与顶板的距离不应大于300mm，同时溅水盘与梁等障碍物底面的垂直距离应为25mm~100mm。

2 当在梁间布置洒水喷头时，洒水喷头与梁的距离应符合本规范第7.2.1条的规定。确有困难时，溅水盘与顶板的距离不应大于550mm。梁间布置的洒水喷头，溅水盘与顶板距离达到550mm仍不能符合本规范第7.2.1条的规定时，应在梁底面的下方增设洒水喷头。

3 密肋梁板下方的洒水喷头，溅水盘与密肋梁板底面的垂直距离应为25mm~100mm。

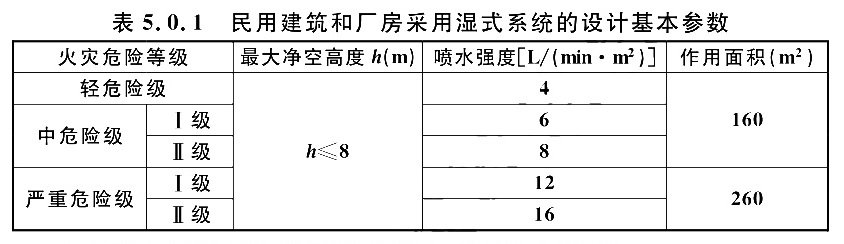

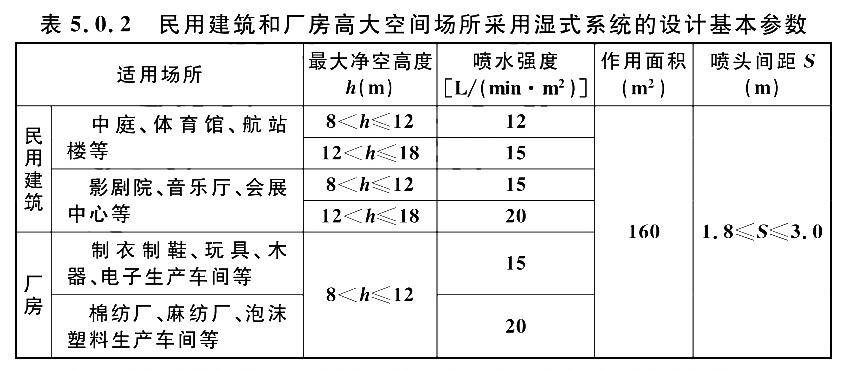

4 无吊顶的梁间洒水喷头布置可采用不等距方式，但喷水强度仍应符合本规范表5.0.1、表5.0.2和表5.0.4-1~表5.0.4-5的要求。

注：系统最不利点处洒水喷头的工作压力不应低于0.05MPa。

注：1 表中未列入的场所，应根据本表规定场所的火灾危险性类比确定。

2 当民用建筑高大空间场所的最大净空高度为12m＜h≤18m时，应采用非仓库型特殊应用喷头。

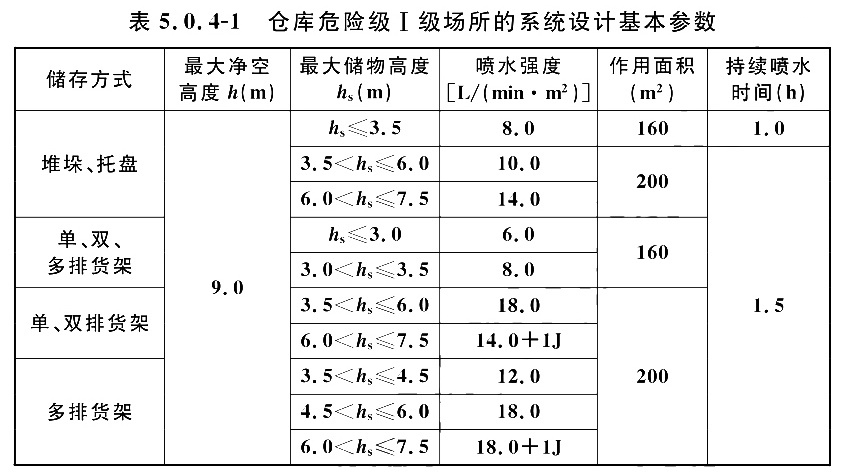

注：1 货架储物高度大于7.5m时，应设置货架内置洒水喷头。顶板下洒水喷头的喷水强度不应低于18L/（min·m²），作用面积不应小于200m²，持续喷水时间不应小于2h。

2 本表及表5.0.4-2、5.0.4-5中字母“J”表示货架内置洒水喷头，“J”前的数字表示货架内置洒水喷头的层数。

注：货架储物高度大于7.5m时，应设置货架内置洒水喷头。顶板下洒水喷头的喷水强度不应低于20L/（min·m²），作用面积不应小于200m²，持续喷水时间不应小于2h。

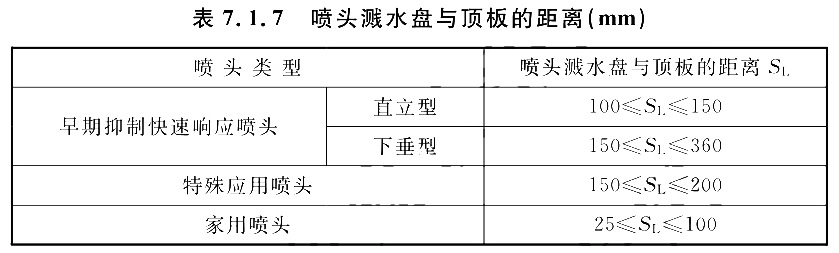

第7.1.7条 除吊顶型洒水喷头及吊顶下设置的洒水喷头外，直立型、下垂型早期抑制快速响应喷头、特殊应用喷头和家用喷头溅水盘与顶板的距离应符合表7.1.7的规定。

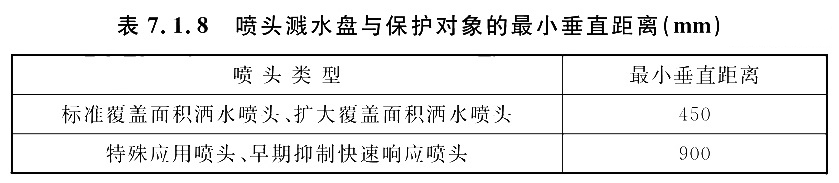

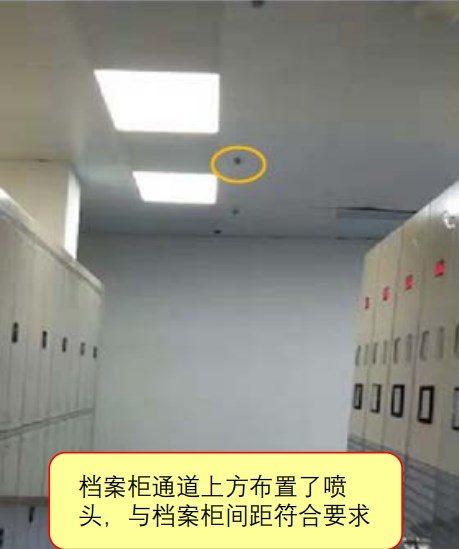

第7.1.8条 图书馆、档案馆、商场、仓库中的通道上方宜设有喷头。喷头与被保护对象的水平距离不应小于0.30m，喷头溅水盘与保护对象的最小垂直距离不应小于表7.1. 8的规定。

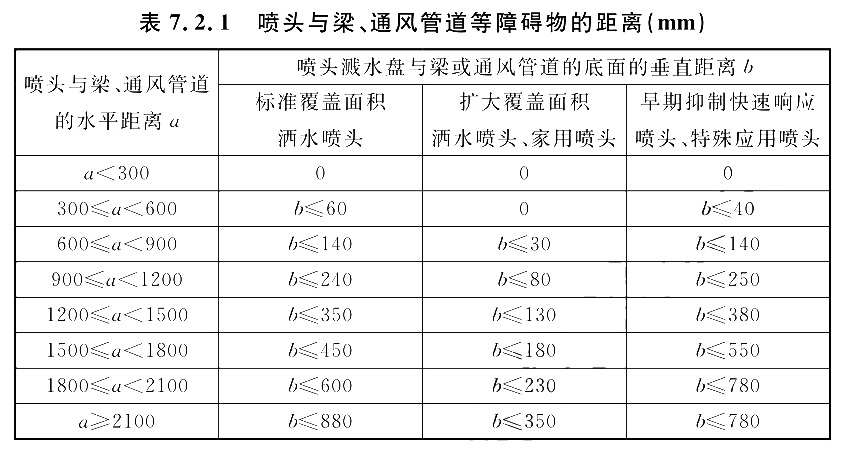

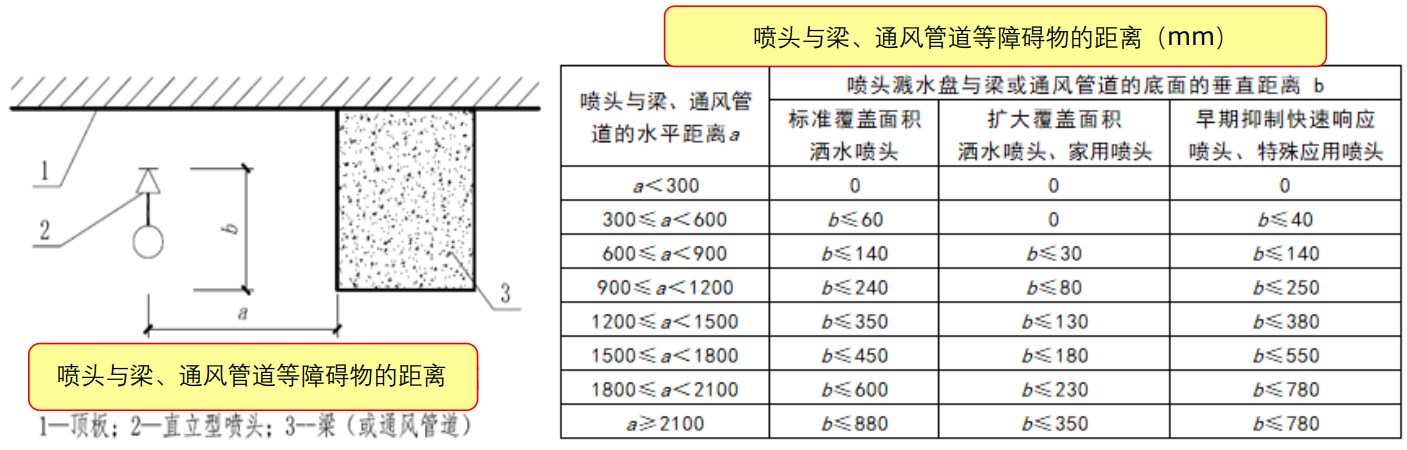

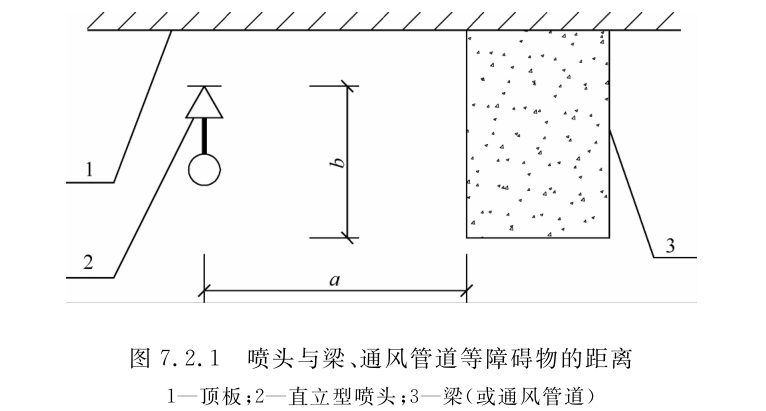

第7.2.1条 直立型、下垂型喷头与梁、通风管道等障碍物的距离（图7.2.1）宜符合表7.2.1的规定。
