光和电火灾自动报警系统部件接线图

作者：光和电科技日期：2023-05-18 15:05:23 浏览：5587

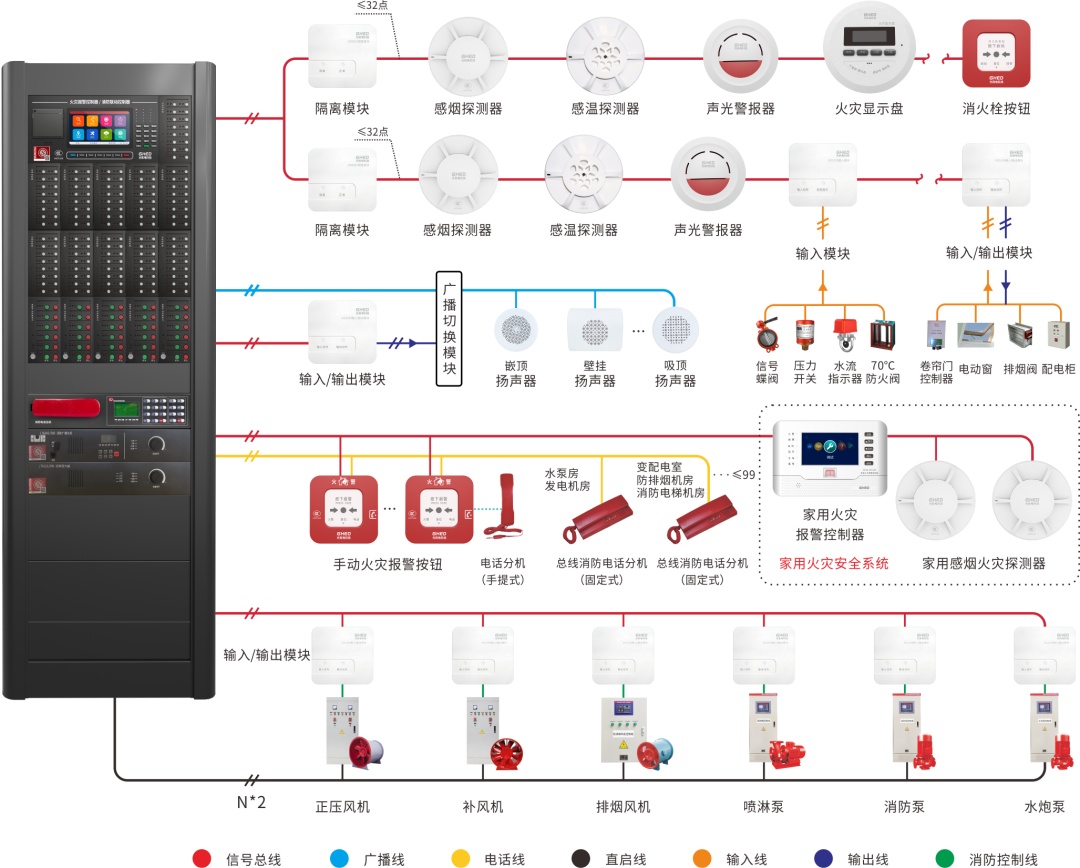

光和电科技（品牌GHED）火灾自动报警系统图

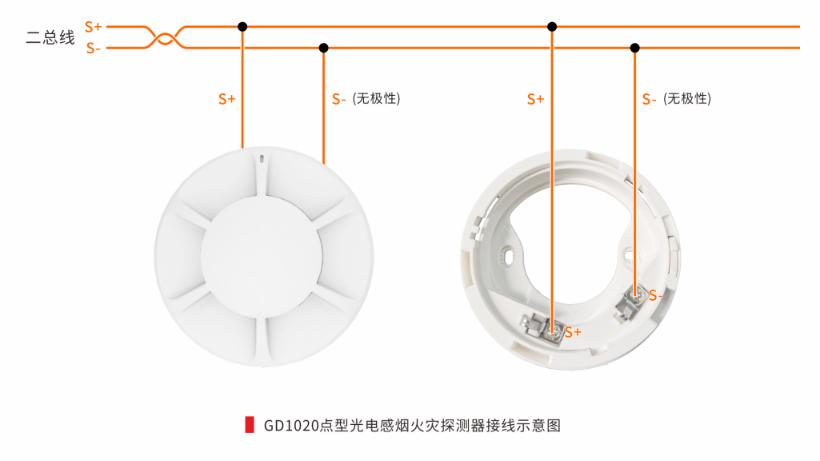

01、JTY-GD-GD1020点型光电感烟火灾报警探测器接线图

JTY-GD-GD1020点型光电感烟火灾报警探测器接线图

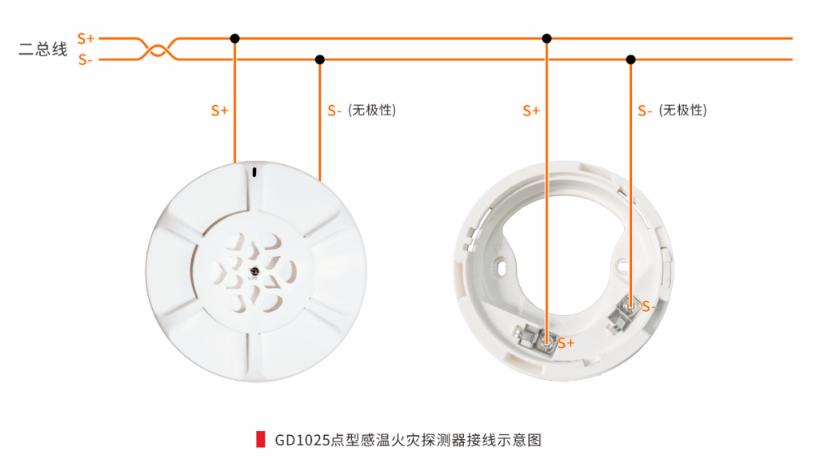

02、JTW-DZ-GD1025点型感温火灾报警探测器接线图

JTW-DZ-GD1025点型感温火灾报警探测器接线图

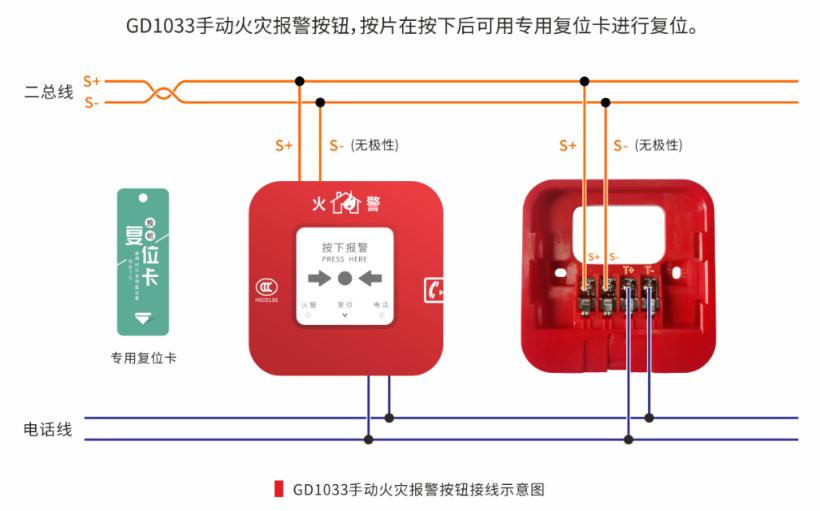

03、J-SAP-GD1033手动火灾报警按钮接线图

J-SAP-GD1033手动火灾报警按钮接线图

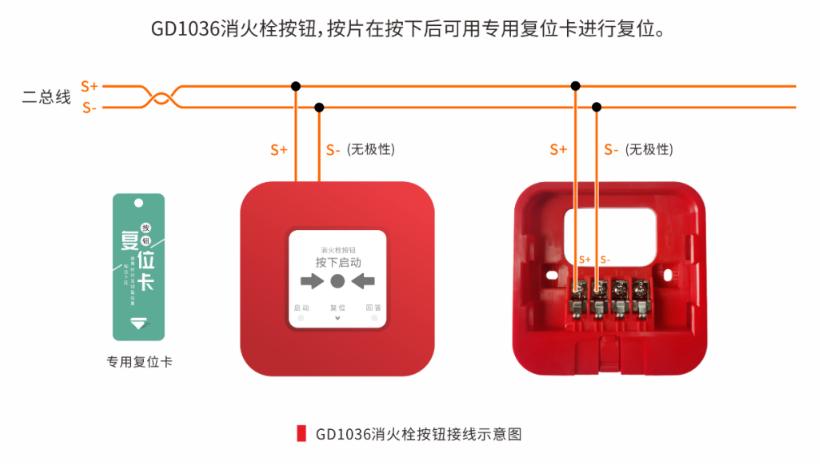

04、J-SAP-GD1036消火栓按钮接线图

J-SAP-GD1036消火栓按钮接线图

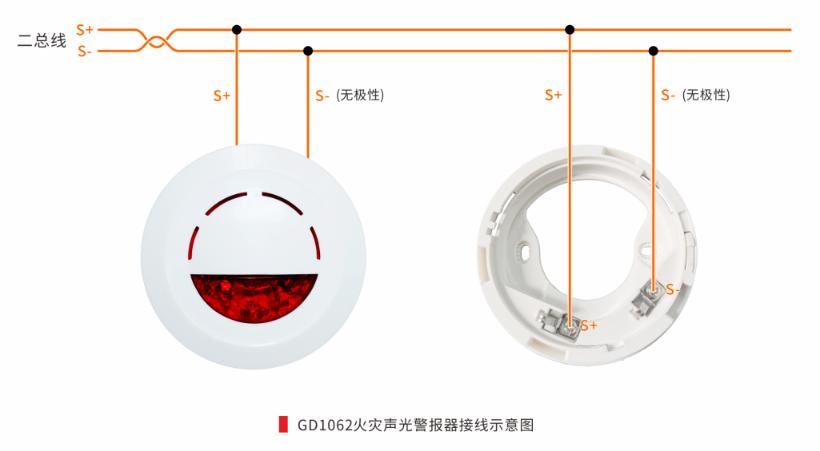

05、GD1062火灾声光警报器接线图

GD1062火灾声光警报器接线图

06、GD1050输入模块接线图（常规接线）

GD1050输入模块接线图（常规接线）

　　适配设备：水流指示器、信号蝶阀、压力开关等能发回开关信号的外部联动装置。

07、GD1058输入/输出模块接线图（有源输出）

GD1058输入/输出模块接线图（有源输出）

　　适配设备：电梯、卷帘门。

GD1058输入/输出模块接线图（有源输出）

　　适配设备：排烟阀、送风阀、防火阀等电磁脱扣式设备。

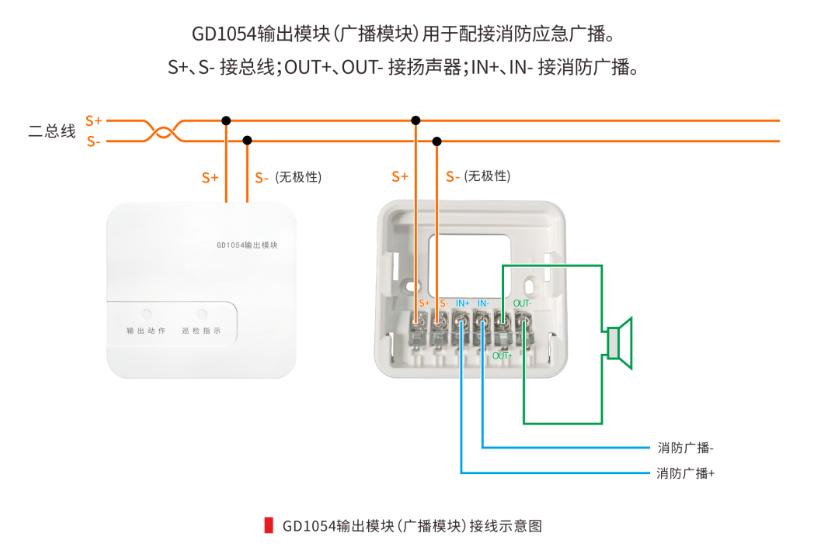

08、GD1054输出模块接线图（广播模块）

GD1054输出模块接线图（广播模块）

　　适配设备：消防应急广播、背景音乐。

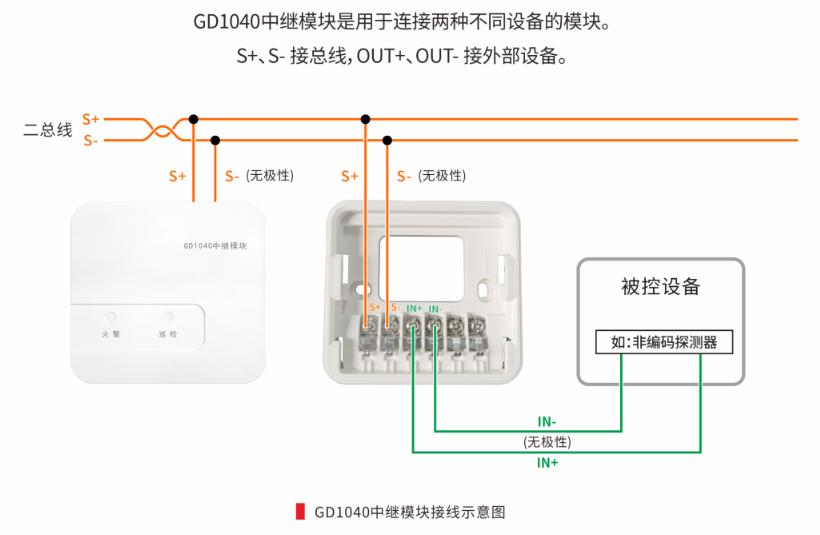

09、GD1040中继模块接线图

GD1040中继模块接线图

　　适配设备：投入式液位计、非编码探测器等设备。

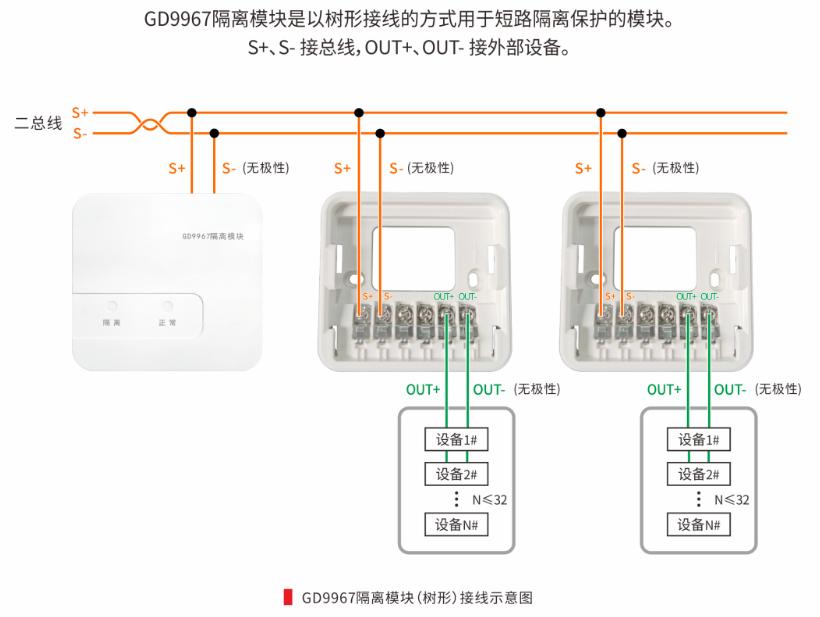

10、GD9967隔离模块接线图（树状）

GD9967隔离模块接线图（树状）

　　适配设备：受回路短路保护的各种设备。

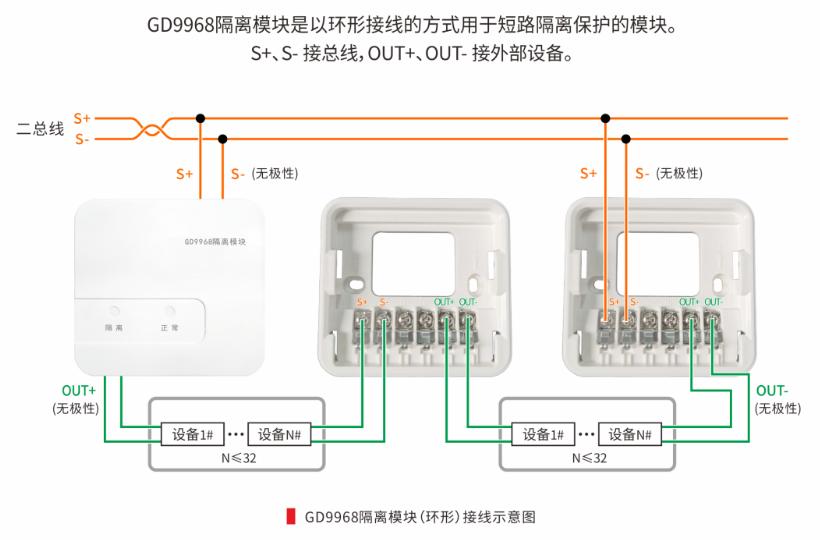

11、GD9968隔离模块接线图（环形）

GD9968隔离模块接线图（环形）

　　适配设备：受回路短路保护的各种设备。
