一、问题描述及原因分析
1.问题描述
1)气体灭火系统防护区设置的泄压口不符合规范要求;
2)七氟丙烷、二氧化碳等灭火系统的泄压口安装高度不符合要求;
3)泄压口安装方向错误,不能向防护区外泄压,或泄压口门板翻转方向有风管、桥架、管道等障碍物遮挡,无法完全开启;【图示1】【图示2】
4)防护区存在外墙的,泄压口未设在外墙上;
5)泄压口安装后,其边框与墙洞之间的缝隙处,防火封堵措施不到位。【图示3】

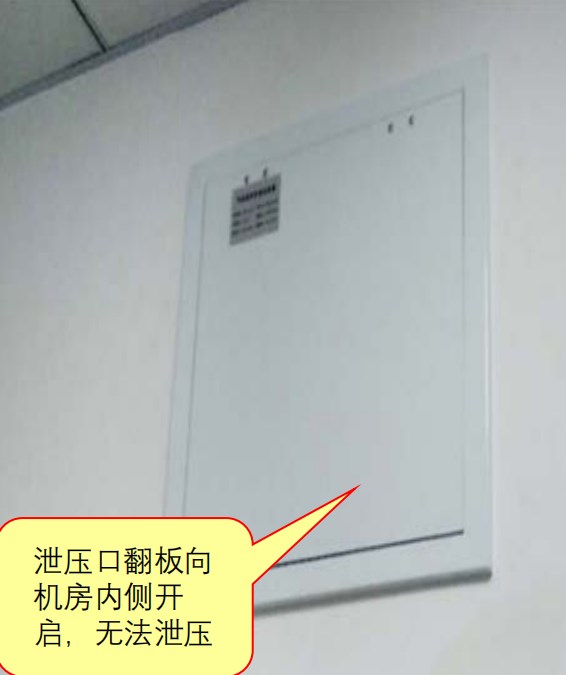

图示1

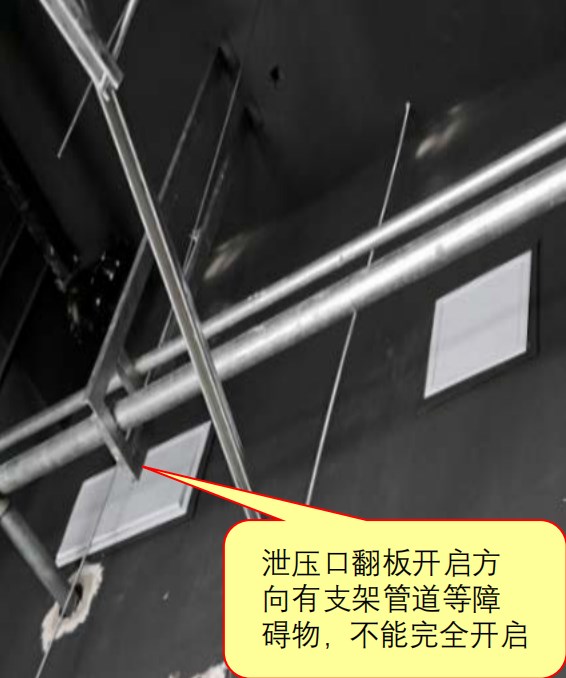

图示2

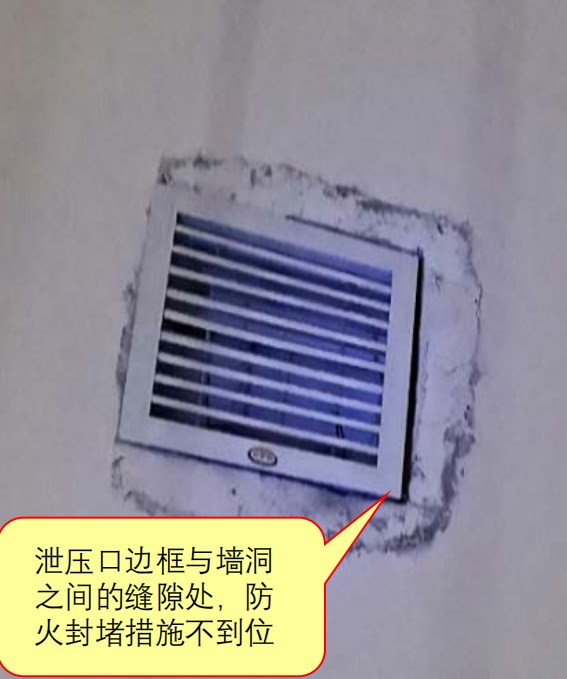

图示3
2.原因分析
1)施工单位技术人员未进行技术交底;
2)施工人员未按设计图纸和规范要求进行施工。
二、规范要求及正确做法
1.规范要求
☆《气体灭火系统设计规范》(GB 50370-2005)第3.2.7条、第3.2.8条。【图示4】【图示5】
2.正确做法

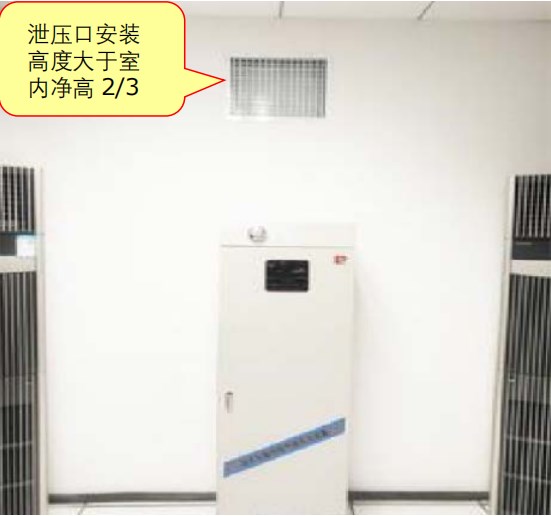

图示4
图示5
三、应对措施及防治指南
1.设置气体灭火系统的防护区,泄压口的有效泄压面积应符合设计参数要求;
2.对于灭火剂密度比空气密度大的七氟丙烷、二氧化碳等气体灭火系统,喷放后为防止灭火剂从泄压口泄漏,造成灭火浓度降低,泄压口的安装应位于防护区净高的2/3以上;
3.对于灭火剂密度与空气密度接近的IG541、IG100等惰性气体灭火系统,从安全角度考虑,建议泄压口的安装宜位于防护区净高的2/3以上;
4.泄压口安装前,施工单位应与其他专业及时沟通,确认安装具体位置,确保泄压口安装后能完全开启;安装前要看清泄压的正反方向,防止装反;
5.《气体灭火系统设计规范》(GB 50370-2005)第3.2.8条的条文解释已明确防护区存在外墙的,就应该设在外墙上;防护区不存在外墙的,可考虑设在与走廊相隔的内墙上;
6.泄压口设在室内走廊或相邻房间隔墙上,防护区灭火剂喷放后超压泄放,会将火灾环境下的高温、有毒有害气体排向室内场所,对相邻区域的防火安全和人员疏散安全会带来威胁。部分安装在走廊隔墙上,向走廊吊顶内等封闭空间泄压的场所,会造成泄压后废气不容易排除的问题。因此,必须严格按照规范要求安装泄压口;
7.气体灭火防护区虽然对围护结构、门窗、吊顶的耐火极限要求不高,但考虑到设置气体灭火系统的房间大部分都比较重要,在建筑防火方面通常对墙体等建筑构件耐火等级有比较高的要求,因此防护区隔墙上面的泄压口安装后,其边框与墙洞的缝隙处,其防火封堵措施应按规范要求施工。
来源:《江苏省民用建筑工程消防验收常见问题解析及防治指南》
《气体灭火系统设计规范》(GB 50370-2005)
第3.2.7条 防护区应设置泄压口,七氟丙烷灭火系统的泄压口应位于防护区净高的2/3以上。
第3.2.8条 防护区设置的泄压口,宜设在外墙上。泄压口面积按相应气体灭火系统设计规定计算。
