高压细水雾灭火系统的工作流程图

高压细水雾灭火系统在准工作状况下,从泵组出口至分区控制阀的管网内(闭式湿式系统从泵组出口至喷头的管网)维持一定压力。当压力低于稳压泵的设定启动压力10bar时,稳压泵启动,使系统管网维持在稳定压力10-12bar。

发生火灾时,开式系统或闭式预作用系统区域控制阀被火灾探测报警系统联动打开,闭式湿式或闭式预作用系统闭式喷头玻璃球破裂,管网压力开始降低,其压力低于稳压泵的设定启动压力10bar时稳压泵启动,稳压泵运行时间超过10s(可调)后压力仍达不到12bar时,主泵启动同时稳压泵停止运行,细水雾喷头喷放灭火。

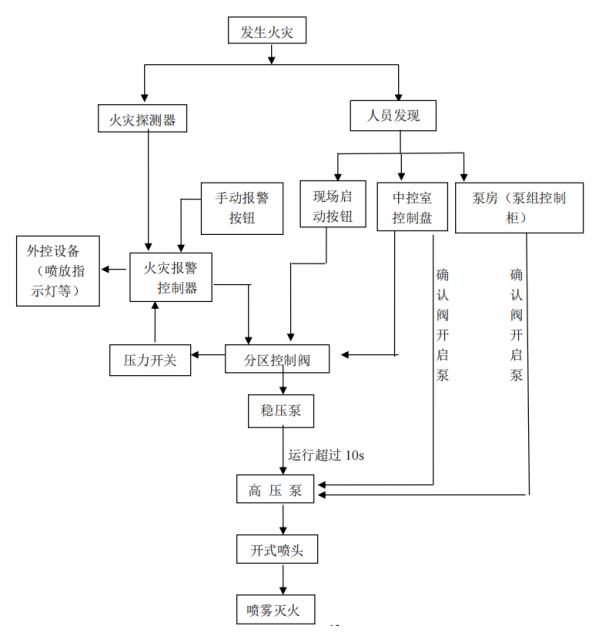

开式高压细水雾灭火系统工作流程图:

开式高压细水雾灭火系统工作流程图

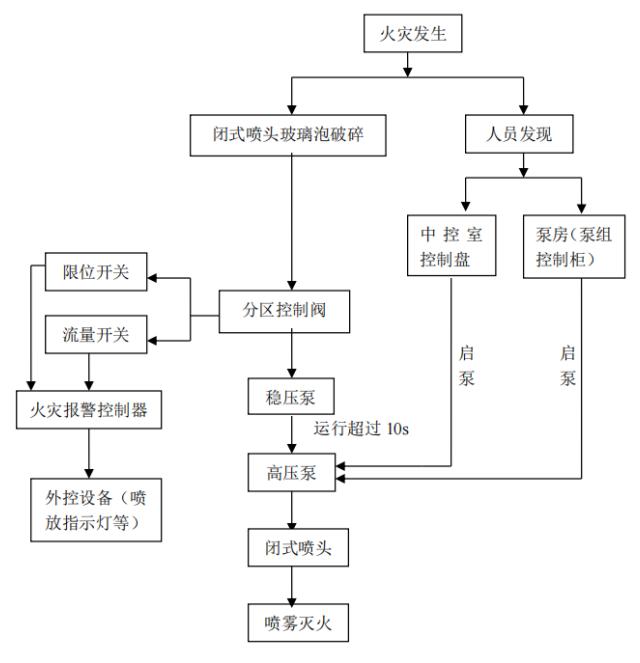

闭式湿式高压细水雾灭火系统工作流程图:

闭式湿式高压细水雾灭火系统工作流程图

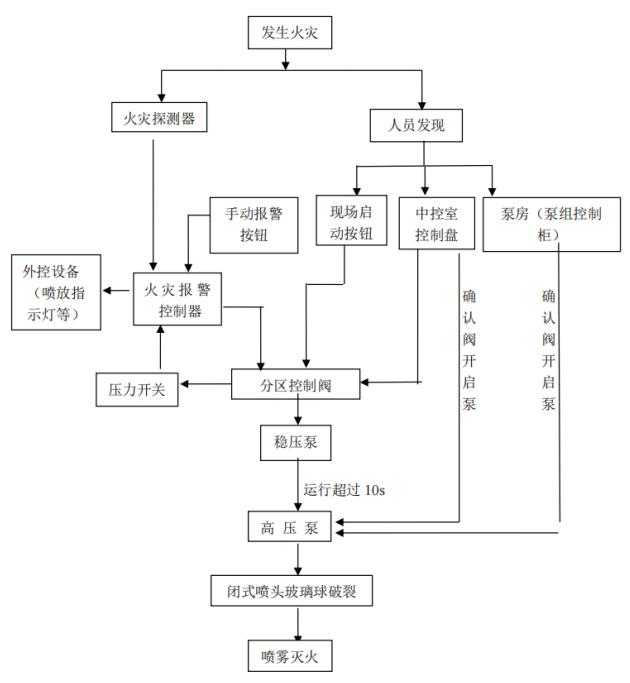

闭式预作用高压细水雾灭火系统工作流程图:

闭式预作用高压细水雾灭火系统工作流程图
