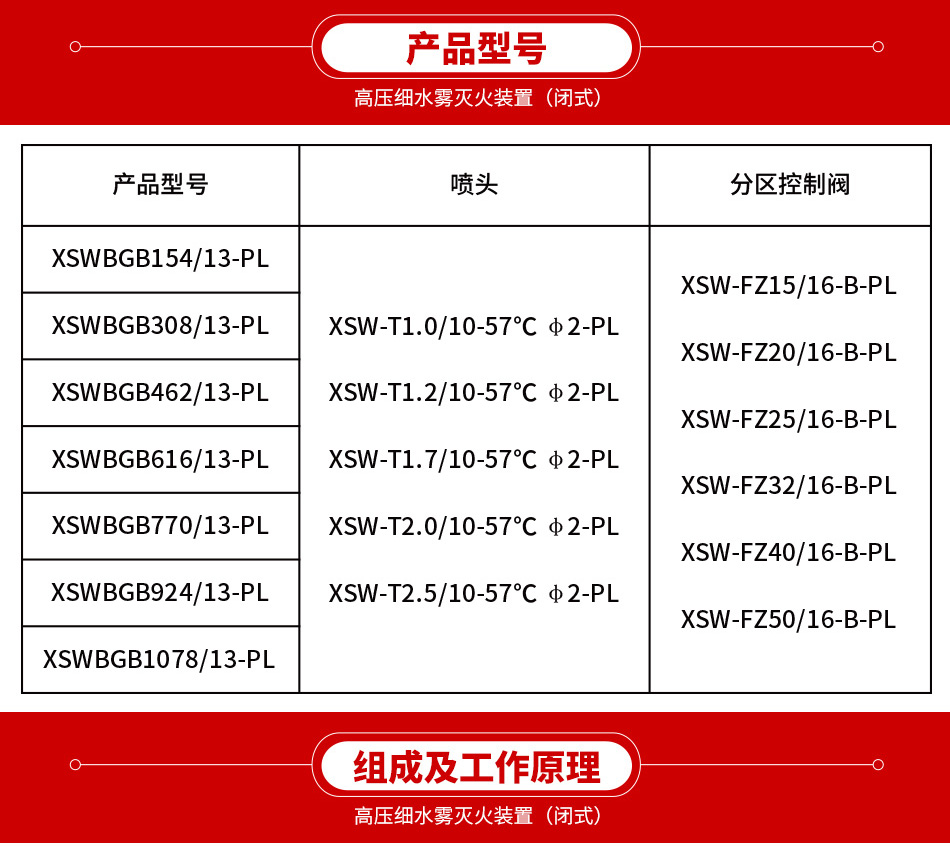

一、磐龙高压细水雾灭火装置（闭式）产品型号
| 产品型号 |
喷头 |
分区控制阀 |
| XSWBGB154/13-PL |
XSW-T1.0/10-57℃ φ2-PL
XSW-T1.2/10-57℃ φ2-PL
XSW-T1.7/10-57℃ φ2-PL
XSW-T2.0/10-57℃ φ2-PL
XSW-T2.5/10-57℃ φ2-PL
|
XSW-FZ15/16-B-PL
XSW-FZ20/16-B-PL
XSW-FZ25/16-B-PL
XSW-FZ32/16-B-PL
XSW-FZ40/16-B-PL
XSW-FZ50/16-B-PL
|
| XSWBGB308/13-PL |
| XSWBGB462/13-PL |
| XSWBGB616/13-PL |
| XSWBGB770/13-PL |
| XSWBGB924/13-PL |
| XSWBGB1078/13-PL |

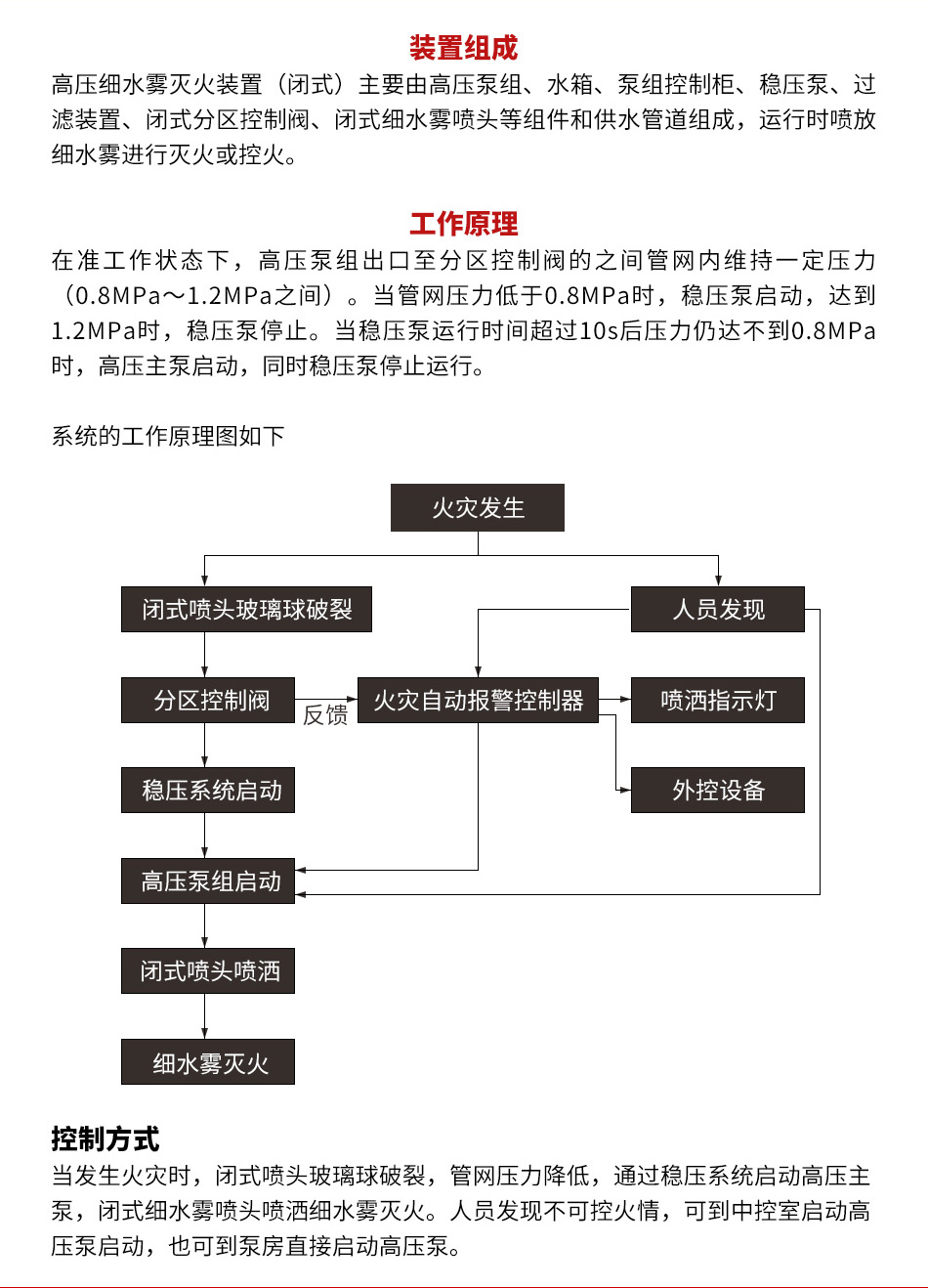

二、闭式高压细水雾灭火装置组成及工作原理
组成：

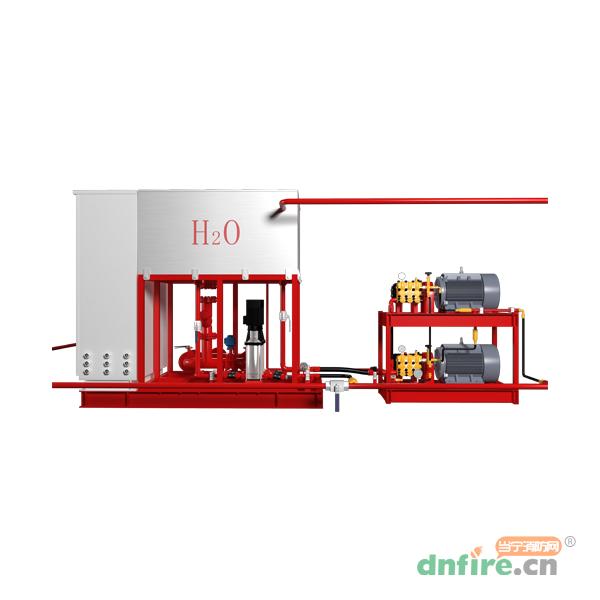

高压细水雾灭火装置（闭式）主要由高压泵组、水箱、泵组控制柜、稳压泵、过滤装置、闭式分区控制阀、闭式细水雾喷头等组件和供水管道组成，运行时喷放细水雾进行灭火或控火。
工作原理：
在准工作状态下，高压泵组出口至分区控制阀的之间管网内维持一定压力（0.8MPa～1.2MPa之间）。当管网压力低于0.8MPa时，稳压泵启动，达到1.2MPa时，稳压泵停止。当稳压泵运行时间超过10s后压力仍达不到0.8MPa时，高压主泵启动，同时稳压泵停止运行。

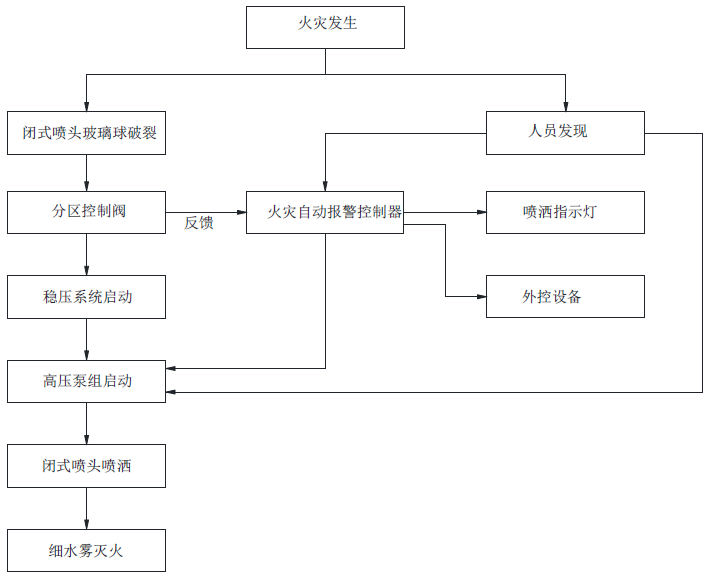

系统的工作原理图如下：
当发生火灾时，闭式喷头玻璃球破裂，管网压力降低，通过稳压系统启动高压主泵，闭式细水雾喷头喷洒细水雾灭火。人员发现不可控火情，可到中控室启动高压泵启动，也可到泵房直接启动高压泵。

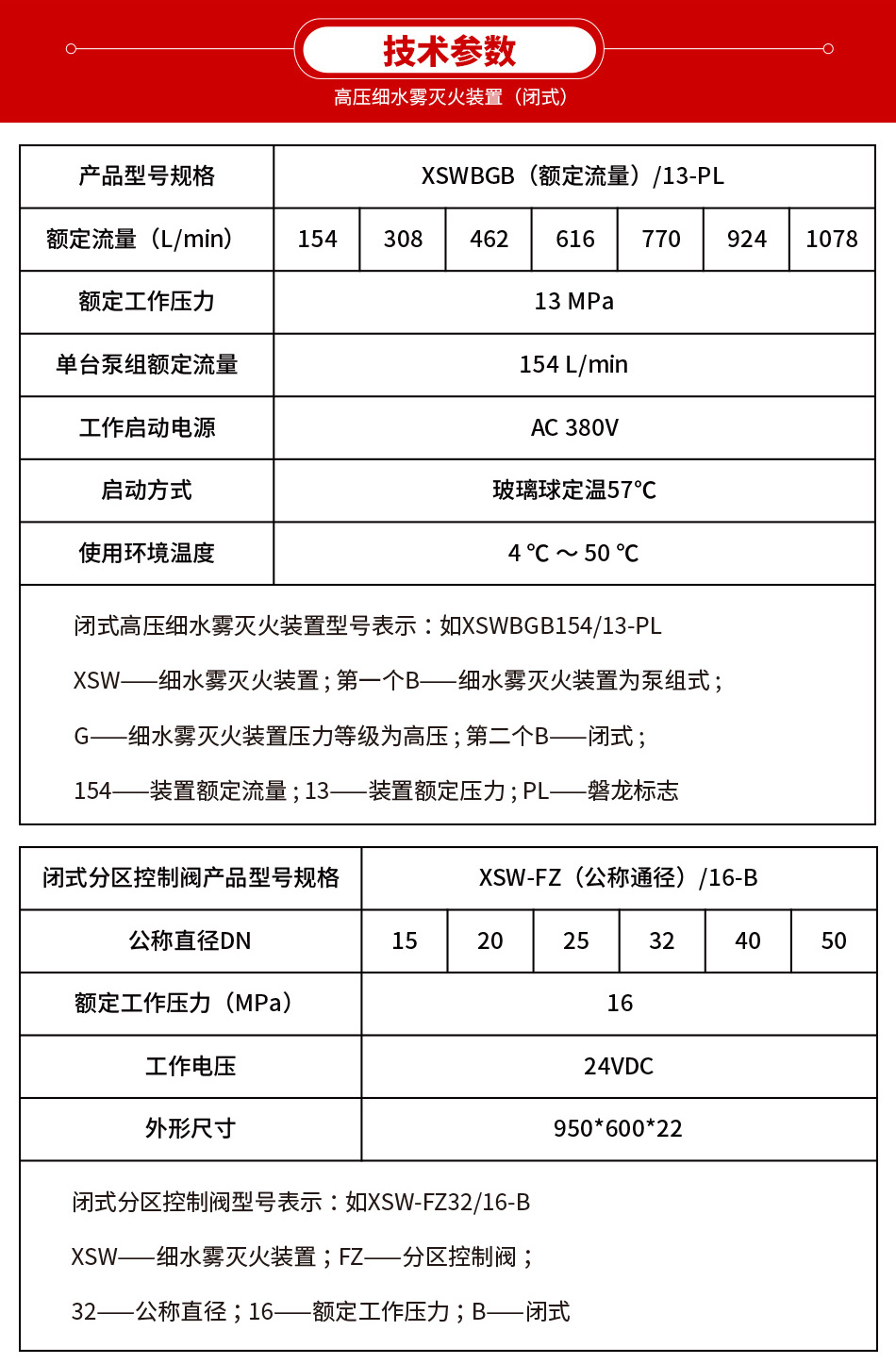

三、闭式高压细水雾灭火装置主要技术参数
| 产品型号规格 |
XSWBGB（额定流量）/13-PL |
| 额定流量（L/min） |
154 |
308 |
462 |
616 |
770 |
924 |
1078 |
| 额定工作压力 |
13 MPa |
| 单台泵组额定流量 |
154 L/min |
| 工作启动电源 |
AC 380V |
| 启动方式 |
玻璃球定温57℃ |
| 使用环境温度 |
4 ℃ ～ 50 ℃ |
|
闭式高压细水雾灭火装置型号表示：
如XSWBGB154/13-PL
XSW——细水雾灭火装置
第一个B——细水雾灭火装置为泵组式
G——细水雾灭火装置压力等级为高压
第二个B——闭式
154——装置额定流量
13——装置额定压力
PL——磐龙标志
|
| 闭式分区控制阀产品型号规格 |
XSW-FZ（公称通径）/16-B |
| 公称直径DN |
15 |
20 |
25 |
32 |
40 |
50 |
| 额定工作压力（MPa） |
16 |
| 工作电压 |
24VDC |
| 外形尺寸 |
950*600*22 |
|
闭式分区控制阀型号表示：
如XSW-FZ32/16-B
XSW——细水雾灭火装置
FZ——分区控制阀
32——公称直径
16——额定工作压力
B——闭式
|
| 闭式细水雾喷头规格型号 |
公称流量系数 |
最小工作压力/MPa |
最大工作压力/MPa |
灭火模型安装间距和高度（间距×高）/m |
| XSW-T1.0/10-57℃φ2-PL |
1.0 |
10 |
16 |
3.5×5.5 |
| XSW-T1.2/10-57℃φ2-PL |
1.2 |
| XSW-T1.7/10-57℃φ2-PL |
1.7 |
| XSW-T2.0/10-57℃φ2-PL |
2.0 |
| XSW-T2.5/10-57℃φ2-PL |
2.5 |
|
闭式细水雾喷头型号表示：
如XSW-T2.5/10-57°φ2-PL
XSW-T——细水雾喷头
2.5——公称流量系数
10——最小工作压力
57°——玻璃球动作温度
φ2——玻璃球直径
PL——磐龙(PAVLN)
|

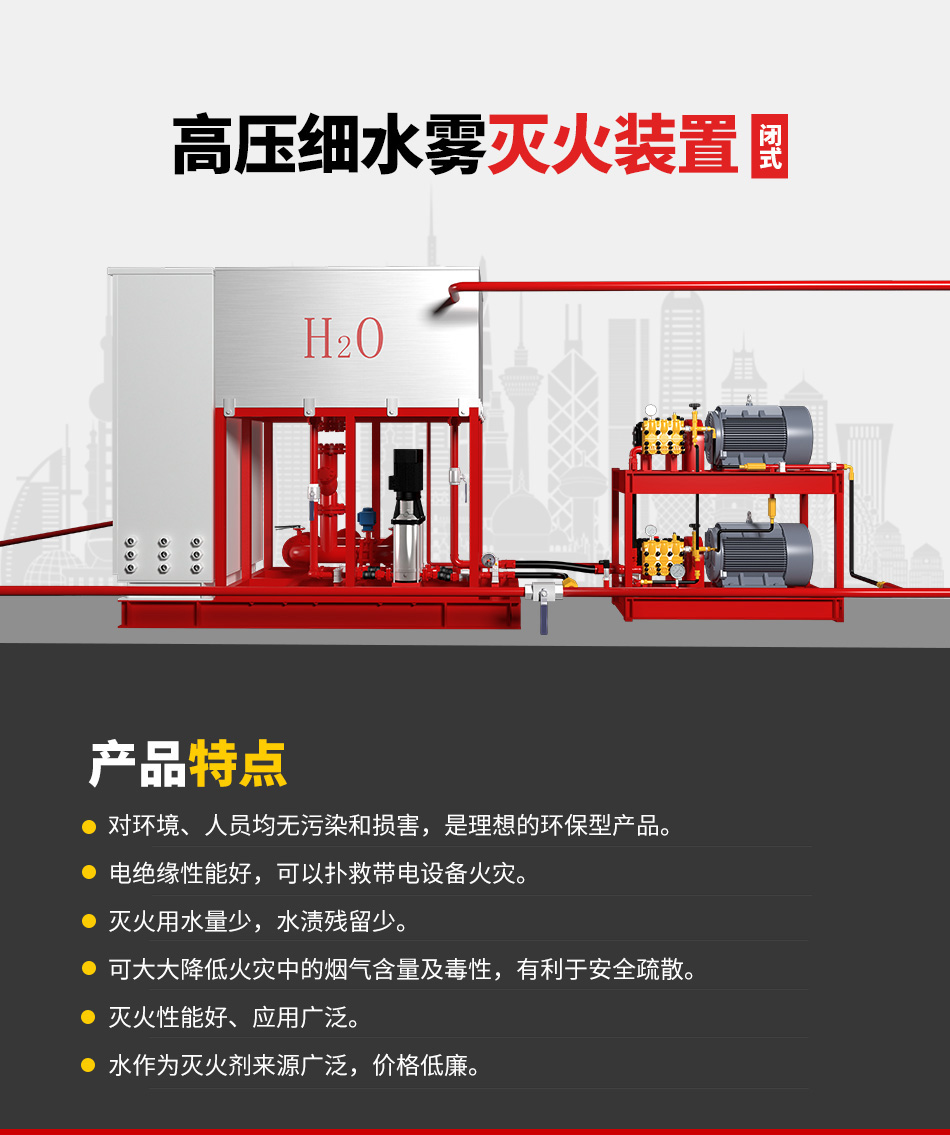

四、高压细水雾灭火装置（闭式）产品特点
1、对环境、人员均无污染和损害，是理想的环保型产品。
2、电绝缘性能好，可以扑救带电设备火灾。
3、灭火用水量少，水渍残留少。
4、可大大降低火灾中的烟气含量及毒性，有利于安全疏散。
5、灭火性能好、应用广泛。
6、水作为灭火剂来源广泛，价格低廉。
五、高压细水雾灭火装置（闭式）产品适用场所
本装置主要适用于以下场所的火灾：
1、档案馆、图书馆书库、档案资料库、文物库等场所的可燃固体表面火灾。
2、液压站、油浸电力变压器室、润滑油仓库、透平油仓库、柴油发电机房、燃油锅炉房、燃油直燃机房、油开关柜室等场所的可燃液体火灾。
3、配电室、计算机房、数据处理机房、通讯机房、中央控制室、大型电缆室、电缆隧（廊）道、电缆竖井等场所的电气设备火灾。
4、引擎测试间、交通隧道、烟草库房及大空间库房等场所。
5、某些化工设施的降温以及环保上的控温降尘等。
本装置不适用于扑救下列火灾：
1、可燃固体的深位火灾。
2、能与水发生剧烈反应或产生大量有害物质的活泼金属及其化合物的火灾。
3、可燃气体火灾。
