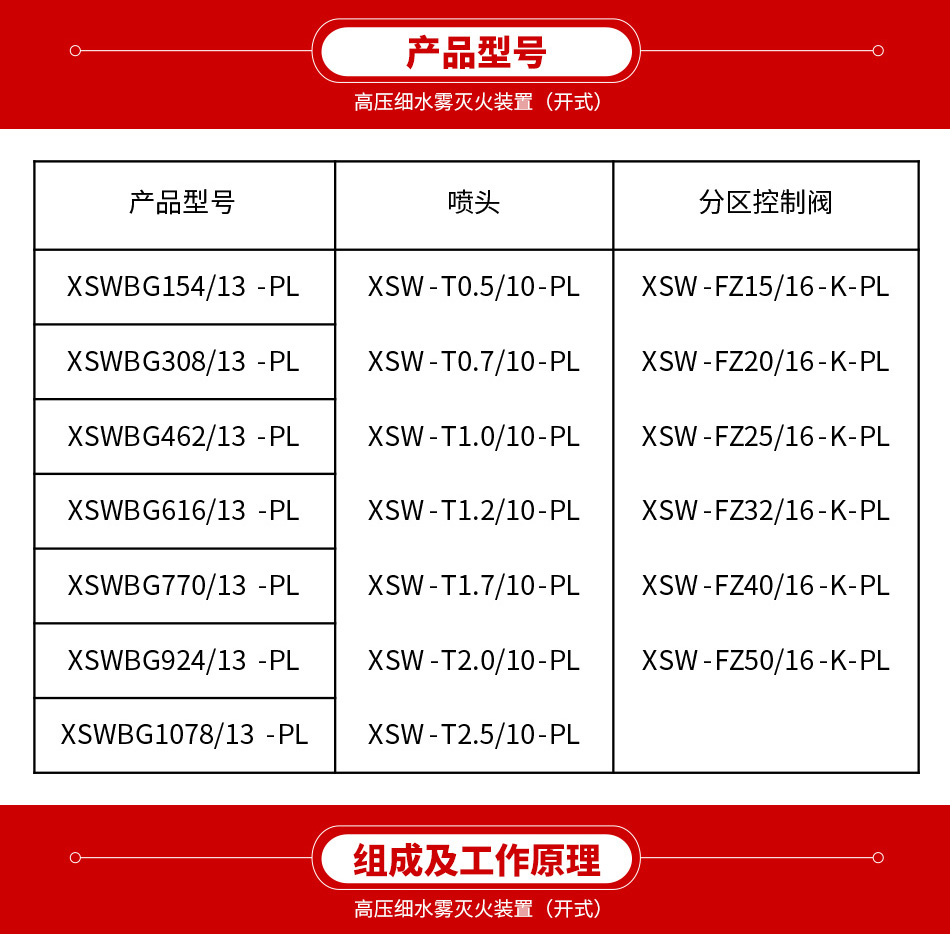

一、磐龙高压细水雾灭火装置（开式）产品型号
| 产品型号 |
喷头 |
分区控制阀 |
| XSWBG154/13-PL |
XSW-T0.5/10-PL
XSW-T0.7/10-PL
XSW-T1.0/10-PL
XSW-T1.2/10-PL
XSW-T1.7/10-PL
XSW-T2.0/10-PL
XSW-T2.5/10-PL
|
XSW-FZ15/16-K-PL
XSW-FZ20/16-K-PL
XSW-FZ25/16-K-PL
XSW-FZ32/16-K-PL
XSW-FZ40/16-K-PL
XSW-FZ50/16-K-PL
|
| XSWBG308/13-PL |
| XSWBG462/13-PL |
| XSWBG616/13-PL |
| XSWBG770/13-PL |
| XSWBG924/13-PL |
| XSWBG1078/13-PL |
二、开式高压细水雾灭火装置组成及工作原理
组成：
高压细水雾灭火装置（开式）主要由高压泵组、水箱、泵组控制柜、稳压泵、过滤装置、开式分区控制阀、开式细水雾喷头等组件和供水管道组成，能自动和人工启动并喷放细水雾进行灭火或控火。
工作原理：
在准工作状态下，高压泵组出口至分区控制阀的之间管网内维持一定压力（0.8MPa～1.2MPa之间）。当管网压力低于0.8MPa时，稳压泵启动，达到1.2MPa时，稳压泵停止。当稳压泵运行时间超过10s后压力仍达不到0.8MPa时，高压主泵启动，同时稳压泵停止运行。

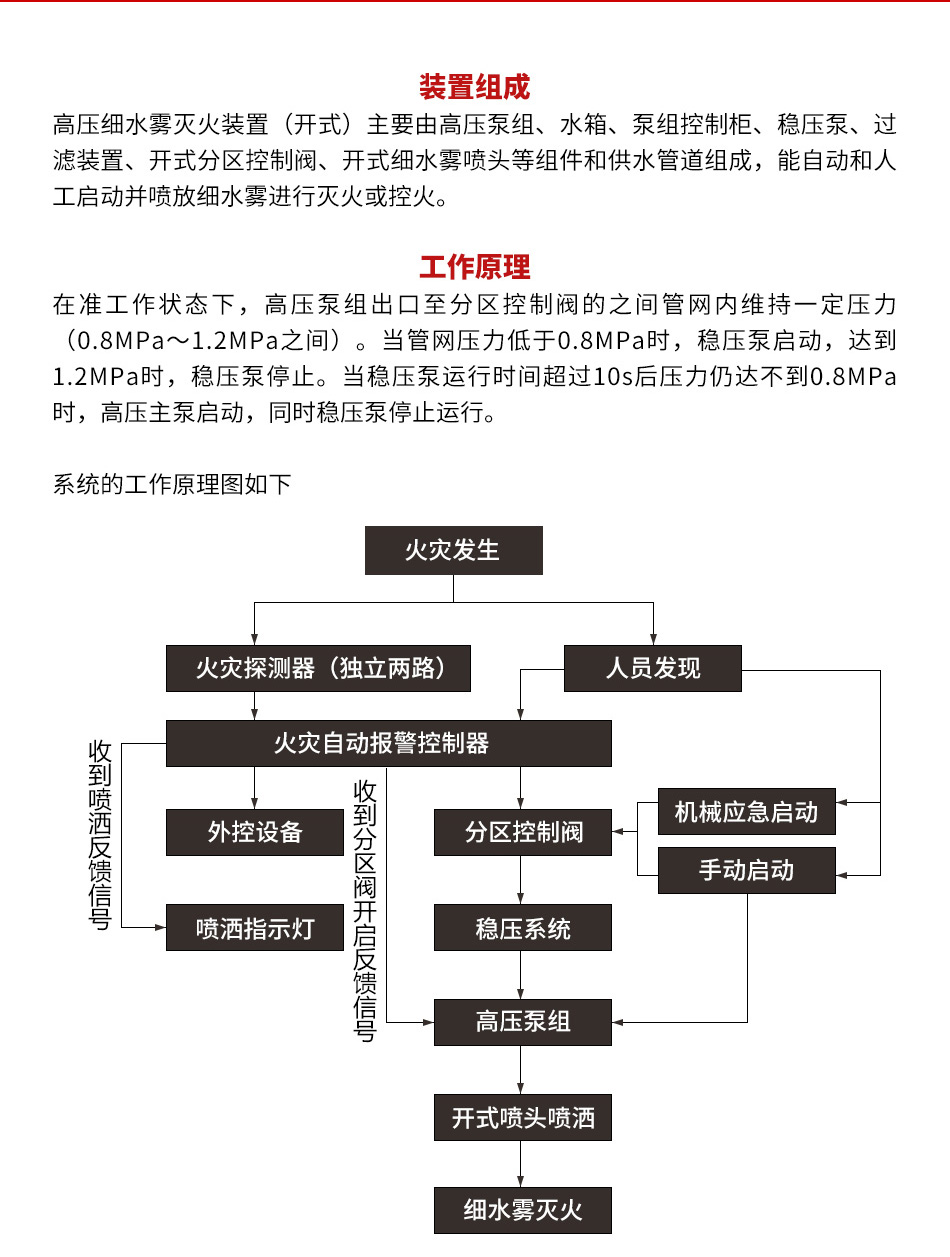

系统的工作原理图如下：

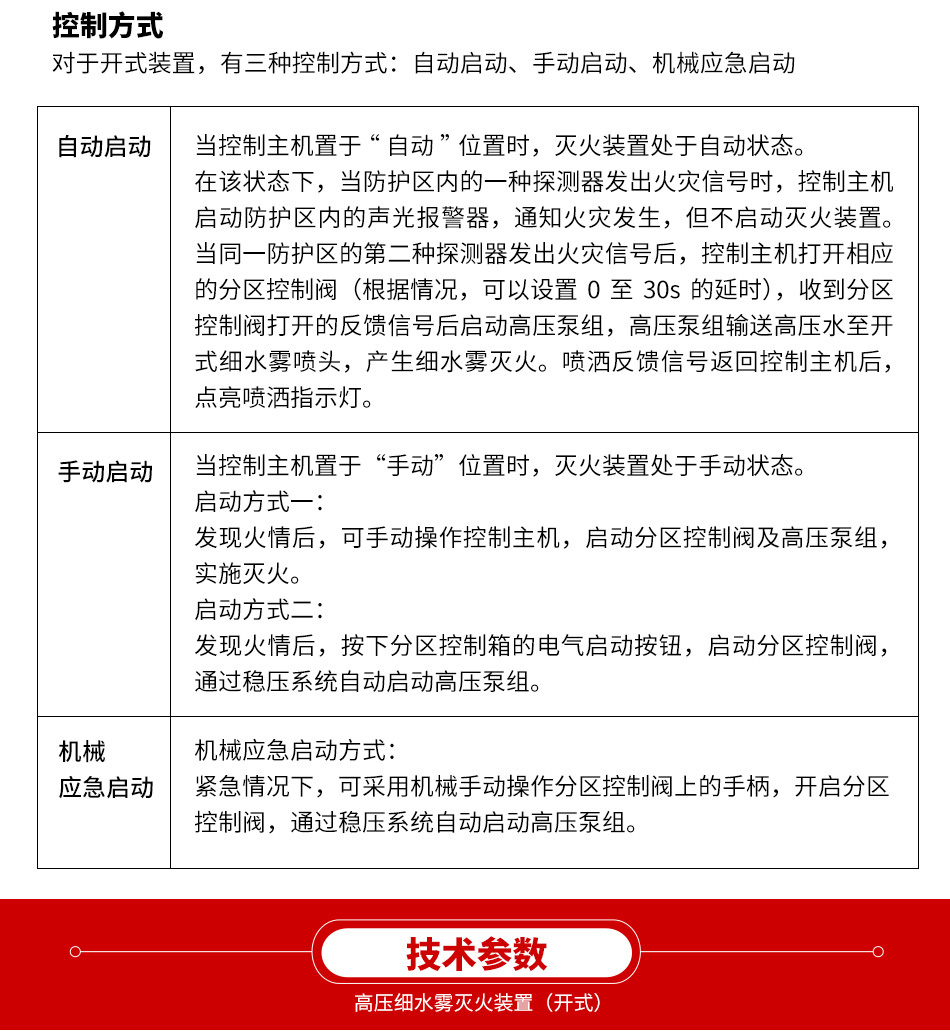

控制方式：
对于开式装置，有三种控制方式：自动启动、手动启动、机械应急启动。
自动启动
当控制主机置于“自动”位置时，灭火装置处于自动状态。
在该状态下，当防护区内的一种探测器发出火灾信号时，控制主机启动防护区内的声光报警器，通知火灾发生，但不启动灭火装置。当同一防护区的第二种探测器发出火灾信号后，控制主机打开相应的分区控制阀（根据情况，可以设置0至30s的延时），收到分区控制阀打开的反馈信号后启动高压泵组，高压泵组输送高压水至开式细水雾喷头，产生细水雾灭火。喷洒反馈信号返回控制主机后，点亮喷洒指示灯。
手动启动
当控制主机置于“手动”位置时，灭火装置处于手动状态。
启动方式一：
发现火情后，可手动操作控制主机，启动分区控制阀及高压泵组，实施灭火。
启动方式二：
发现火情后，按下分区控制箱的电气启动按钮，启动分区控制阀，通过稳压系统自动启动高压泵组。
机械应急启动方式：
紧急情况下，可采用机械手动操作分区控制阀上的手柄，开启分区控制阀，通过稳压系统自动启动高压泵组。

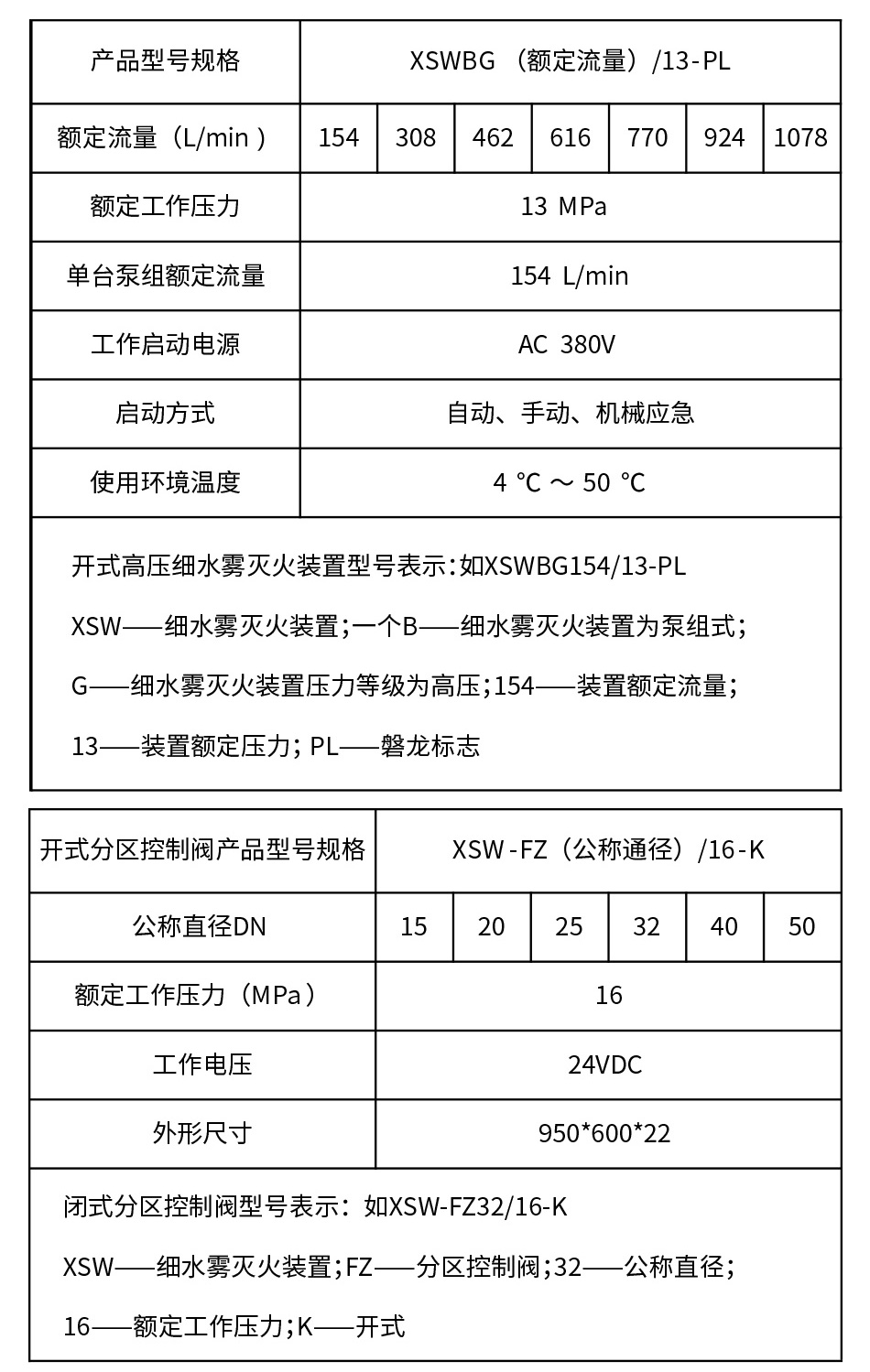

三、开式高压细水雾灭火装置主要技术参数
| 产品型号规格 |
XSWBG（额定流量）/13-PL |
| 额定流量（L/min） |
154 |
308 |
462 |
616 |
770 |
924 |
1078 |
| 额定工作压力 |
13 MPa |
| 单台泵组额定流量 |
154 L/min |
| 工作启动电源 |
AC 380V |
| 启动方式 |
自动、手动、机械应急 |
| 使用环境温度 |
4 ℃ ～ 50 ℃ |
|
开式高压细水雾灭火装置型号表示：
如XSWBG154/13-PL
XSW——细水雾灭火装置
一个B——细水雾灭火装置为泵组式
G——细水雾灭火装置压力等级为高压
154——装置额定流量
13——装置额定压力
PL——磐龙标志
|
| 开式分区控制阀产品型号规格 |
XSW-FZ（公称通径）/16-K |
| 公称直径DN |
15 |
20 |
25 |
32 |
40 |
50 |
| 额定工作压力（MPa） |
16 |
| 工作电压 |
24VDC |
| 外形尺寸 |
950*600*22 |
|
开式分区控制阀型号表示：
如XSW-FZ32/16-K
XSW——细水雾灭火装置
FZ——分区控制阀
32——公称直径
16——额定工作压力
K——开式
|

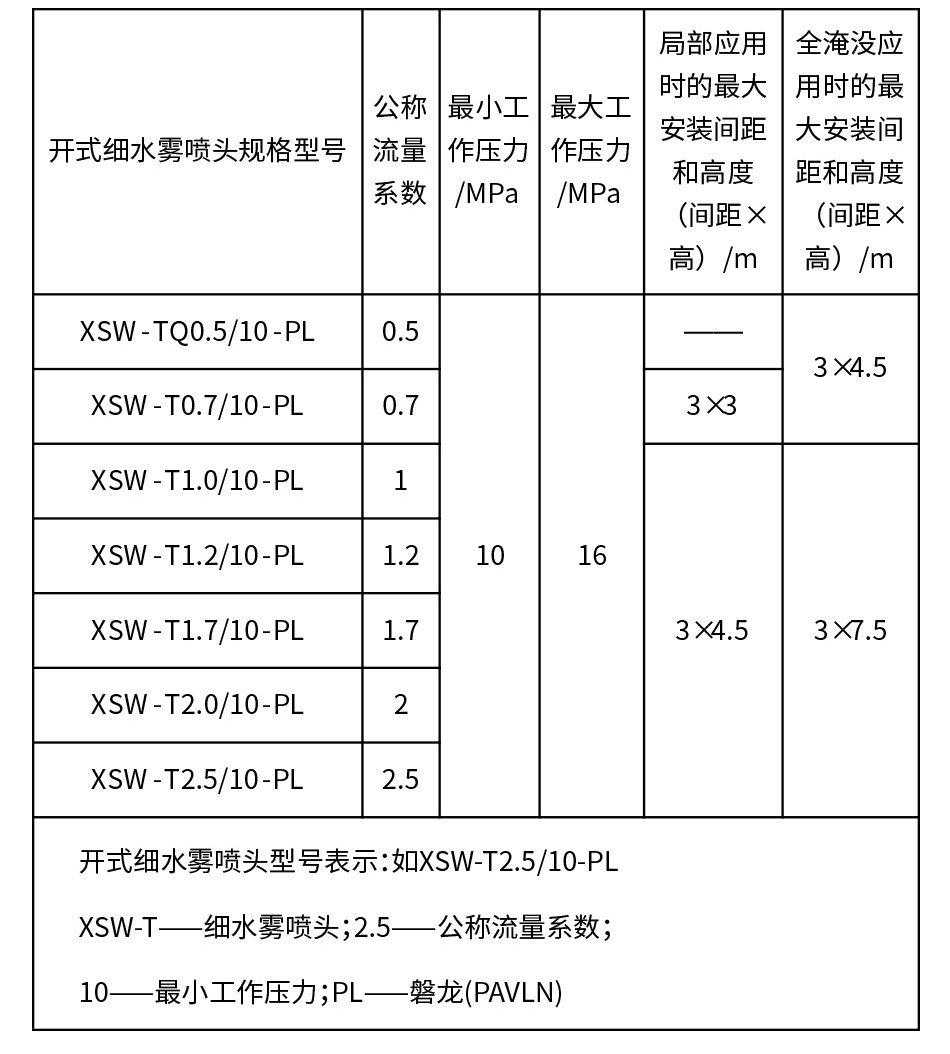

| 开式细水雾喷头规格型号 |
公称流量系数 |
最小工作压力/MPa |
最大工作压力/MPa |
局部应用时的最大安装间距和高度（间距×高）/m |
全淹没应用时的最大安装间距和高度（间距×高）/m |
| XSW-TQ0.5/10-PL |
0.5 |
10 |
16 |
—— |
3×4.5 |
| XSW-T0.7/10-PL |
0.7 |
3×3 |
| XSW-T1.0/10-PL |
1.0 |
3×4.5 |
3×7.5 |
| XSW-T1.2/10-PL |
1.2 |
| XSW-T1.7/10-PL |
1.7 |
| XSW-T2.0/10-PL |
2.0 |
| XSW-T2.5/10-PL |
2.5 |
|
开式细水雾喷头型号表示：
如XSW-T2.5/10-PL
XSW-T——细水雾喷头
2.5——公称流量系数
10——最小工作压力
PL——磐龙(PAVLN)
|

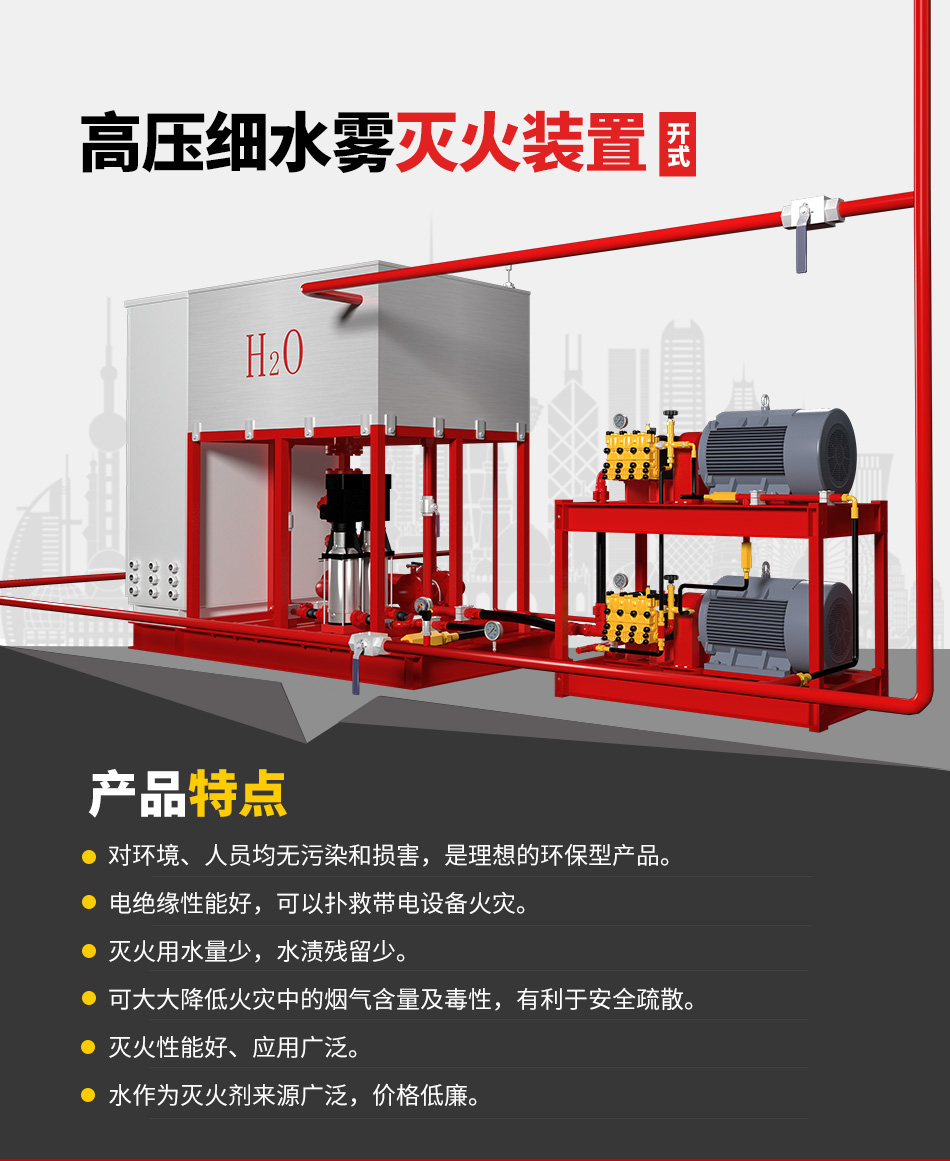

四、磐龙高压细水雾灭火装置（开式）产品特点
1、对环境、人员均无污染和损害，是理想的环保型产品。
2、电绝缘性能好，可以扑救带电设备火灾。
3、灭火用水量少，水渍残留少。
4、可大大降低火灾中的烟气含量及毒性，有利于安全疏散。
5、灭火性能好、应用广泛。
6、水作为灭火剂来源广泛，价格低廉。
五、磐龙高压细水雾灭火装置（开式）产品适用场所
本装置主要适用于以下场所的火灾：
1、档案馆、图书馆书库、档案资料库、文物库等场所的可燃固体表面火灾。
2、液压站、油浸电力变压器室、润滑油仓库、透平油仓库、柴油发电机房、燃油锅炉房、燃油直燃机房、油开关柜室等场所的可燃液体火灾。
3、配电室、计算机房、数据处理机房、通讯机房、中央控制室、大型电缆室、电缆隧（廊）道、电缆竖井等场所的电气设备火灾。
4、引擎测试间、交通隧道、烟草库房及大空间库房等场所。
5、某些化工设施的降温以及环保上的控温降尘等。
本装置不适用于扑救下列火灾：
1、可燃固体的深位火灾。
2、能与水发生剧烈反应或产生大量有害物质的活泼金属及其化合物的火灾。
3、可燃气体火灾。
