一、问题描述及原因分析
1.问题描述

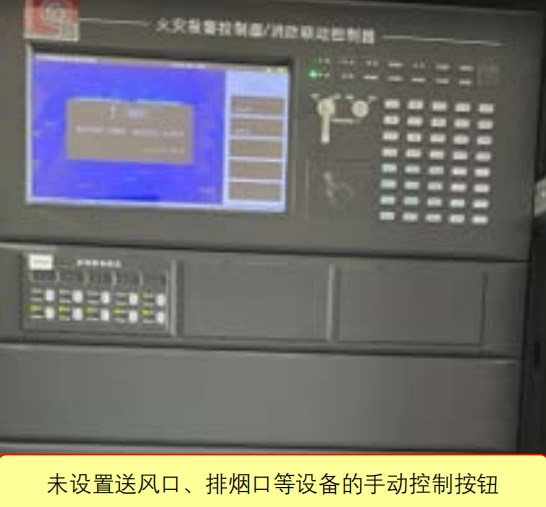

火灾报警联动控制器上未设置手动按钮控制送风口、排烟口、排烟窗、排烟阀、电动挡烟垂壁的开启或关闭。【图示1】
图示1
2.原因分析
火灾报警联动控制器上未配置总线盘,或配置了总线控制盘但没有设置手动按钮控制送风口、排烟口、排烟窗、排烟阀、电动挡烟垂壁的开启或关闭。
二、规范要求及正确做法
1.规范要求
☆《火灾自动报警系统设计规范》(GB 50116-2013)第4.5.3条。【图示2】
☆《江苏省建设工程消防设计审查验收常见技术难点问题解答2.0》第3.2.12条。

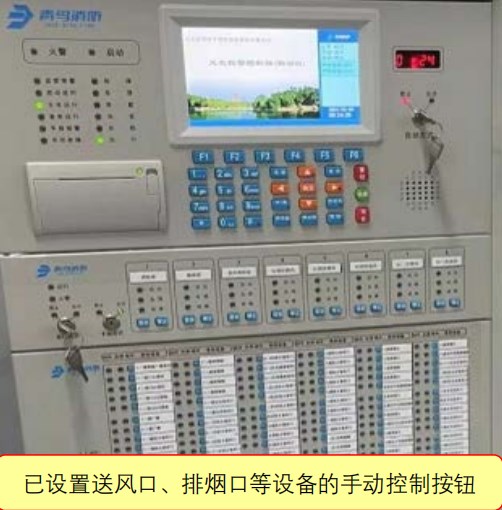

2.正确做法
图示2
三、应对措施及防治指南
总线控制盘为启动或停止总线设备提供了一种便捷的手动操作方式,对于防排烟系统,可以通过编程,设置总线控制盘的按键,一键启动某防烟分区的所有排烟口(阀);也可以设置一键启动某防火分区所有前室的加压送风口。发生火灾时,为方便消防管理人员能及时开启或关闭对应区域的防排烟设备,应在消防控制室内的火灾报警联动控制器上设置手动按钮控制送风口、电动挡烟垂壁、排烟口、排烟窗、排烟阀的开启或关闭。
来源:《江苏省民用建筑工程消防验收常见问题解析及防治指南》
《火灾自动报警系统设计规范》(GB 50116-2013)
第4.5.3条 防烟系统、排烟系统的手动控制方式,应能在消防控制室内的消防联动控制器上手动控制送风口、电动挡烟垂壁、排烟口、排烟窗、排烟阀的开启或关闭及防烟风机、排烟风机等设备的启动或停止,防烟、排烟风机的启动、停止按钮应采用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,并应直接手动控制防烟、排烟风机的启动、停止。
《江苏省建设工程消防设计审查验收常见技术难点问题解答2.0》
第3.2.12条 火灾报警控制器(联动型)上总线手动控制盘是否一定要设置?《火灾自动报警系统施工及验收标准》附录D.0.3和调试章节中(如4.18.2-1条)相应系统对排烟阀、电动挡烟垂壁、加压送风口等系统组件需要总线控制单元控制。
答:总线控制与手动控制是两个不同层面的要求,手动控制盘必须要设置。
