泛海三江KZ-02B老输出模块接线图
作者:PGE 日期:2023-08-02 16:13:58 浏览:8301
KZ-02B型输出模块(是老泛海三江产品)与二总线控制器配套使用,主要对消防联动设备(如警铃等)进行输出控制。

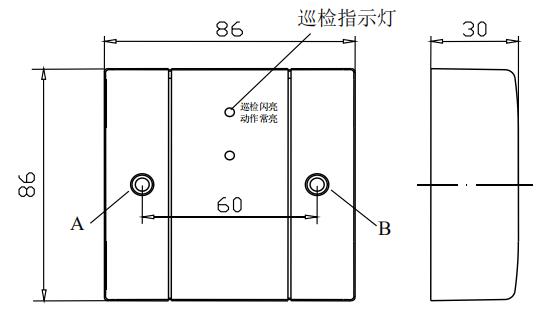

KZ-02B输出模块接线端子及跳线说明:
KZ-02B输出模块接线图:

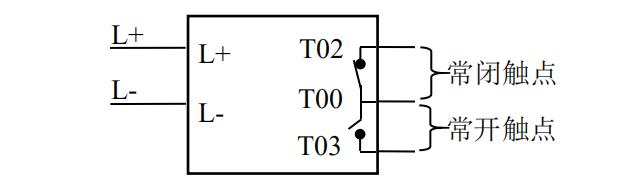

采用内置终端负载时,接线方法如下图所示。动作后输出干节点信号(即继电器触点);

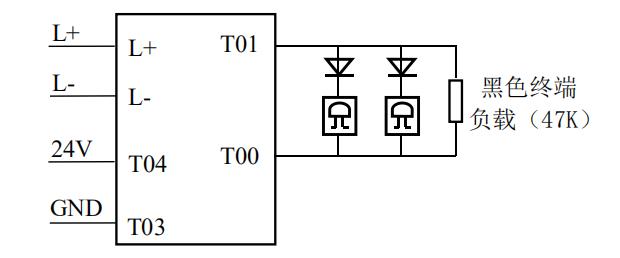

采用外接终端负载时,接线方法如下图所示。此时负载回路必需并接黑色终端负载,模块能识别负载回路的短断路故障。
