奥瑞那OM611输入输出模块接受控制器经过编程或手动发出的控制指令,向现场联动设备(如送风机、排风机、送风口、排烟口、防火阀等)输出启动信号。自动检测输入输出端断线故障。
OM611输入输出模块控制继电器接线图:
说明:
“ZX+、ZX-”为回路信号二总线;
“DC 24V+”为主机直流电源正极,“DC 24V-”为主机直流电源负极;
“DC24V继电器”为受控的DC24V继电器;
“所控设备”为现场设备;
“运行反馈”为现场设备的常开无源触点,动作后闭合;
“K1”为继电器常开触点。

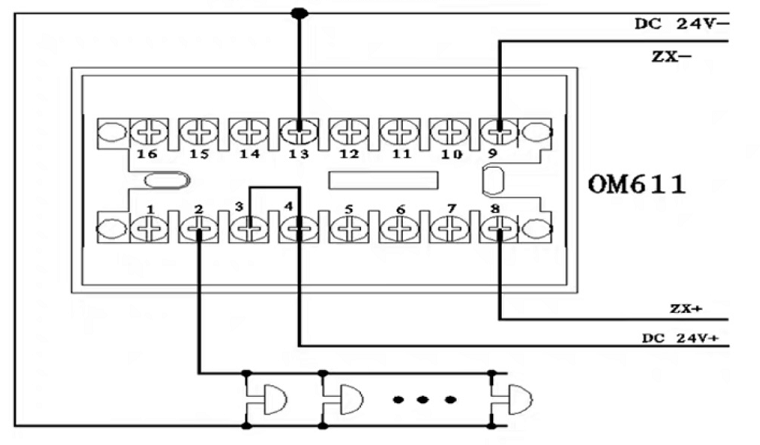

OM611输入输出模块控制警铃接线图:
说明:
“ZX+、ZX-”为回路信号二总线;
“DC 24V+”为主机直流电源正极,“DC 24V-”为主机直流电源负极。

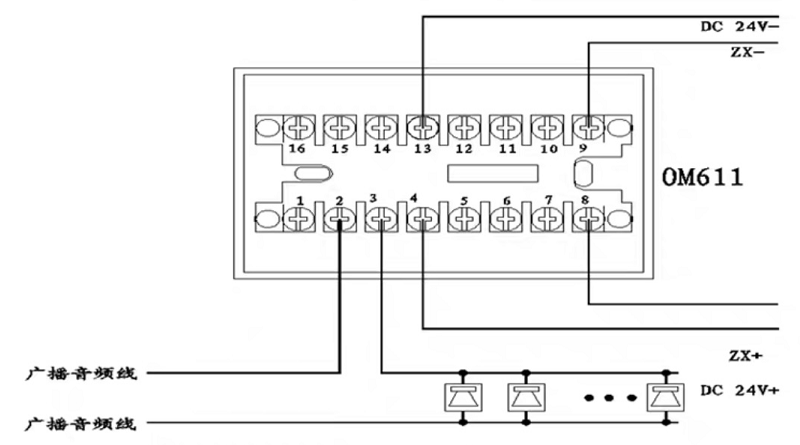

OM611输入输出模块控制广播接线图:
说明:
“ZX+、ZX-”为回路信号二总线;
“DC 24V+”为主机直流电源正极,“DC 24V-”为主机直流电源负极。
