JBF5143A青鸟广播模块接线图

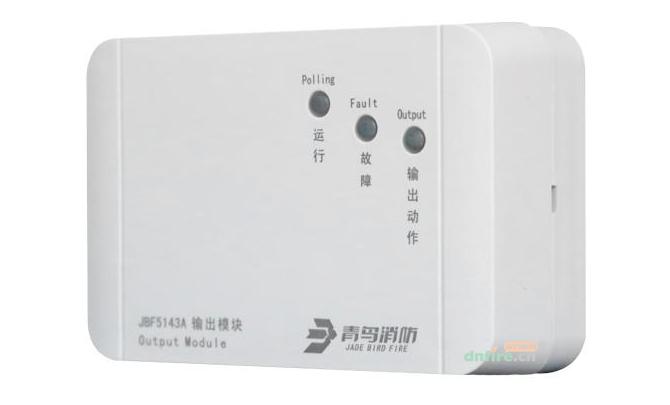

JBF5143A青鸟广播模块

JBF5143A输出模块是青鸟消防开发的可配接广播系统的控制模块。

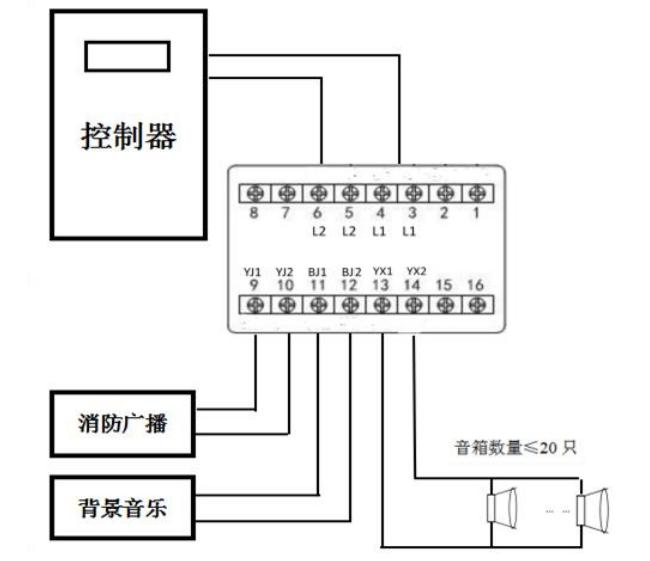

JBF5143A青鸟广播模块接线图:

JBF5143A青鸟广播模块接线图

JBF5143A接线备注说明:

  回路总线接在L2(5、6)、L1(3、4)端子上,接线时无极性要求,无需电源线。

  消防广播线分别接在端子9和端子10,背景音乐线分别接在端子11和端子12,扬声器分别接在端子13和端子14上,至少配接一个扬声器。

  模块因有触点容量的限制以及扬声器接入数量检测功能,为保证各项功能正常运行,要求模块扬声器接入数量不能超过20只
