一、JBF5143A输出模块的概述

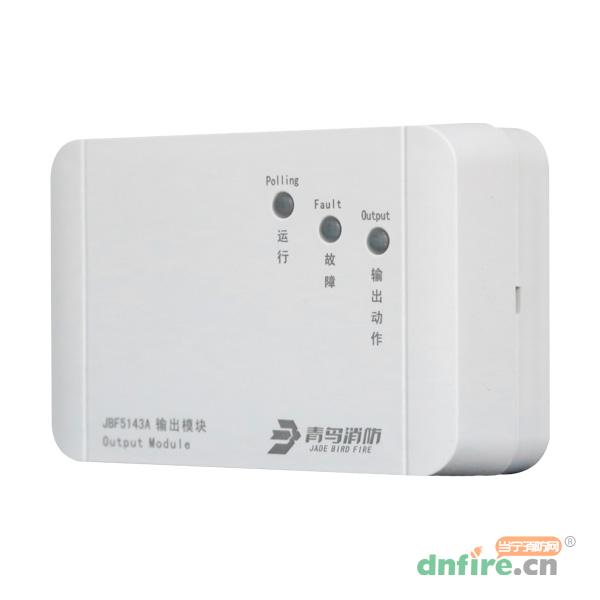

JBF5143A输出模块（以下简称模块）是青鸟消防开发的可配接广播系统的控制模块。该模块主要用于消防广播的控制，并可对消防应急广播与扬声器连接线路状态以及扬声器数量进行监测。在使用过程中消防联动控制器发出命令，通过输出模块启动或停止与该模块连接的音源以及扬声器之间的通断。

二、JBF5143A输出模块的特点

内置微处理器。

采用SMT表面贴装工艺。

通信采用二总线技术，无极性要求。

施工中应使用双绞线，导线截面积不小于1.0mm2。

稳定性高，抗干扰能力强。

电子编码方式，可通过专用电子编码器编址。

插拔式结构，易于施工、维护。

对于应急广播线路以及扬声器线路可进行故障检测，上电后模块检测扬声器数量（注：扬声器内阻必须是1020Ω且精度为±1%），正常运行过程中扬声器数量减少，可报出故障。

三、JBF5143A输出模块的技术参数

工作温度	-10~+55℃
贮存温度	-20～+65℃
相对湿度	≤95%(无凝露)
工作电压	DC18-28V，调制型，控制器提供
监视电流	≤ 1.5mA（DC24V）
动作电流	≤1.6mA（DC24V）
带载能力	≤20 只 3W 扬声器

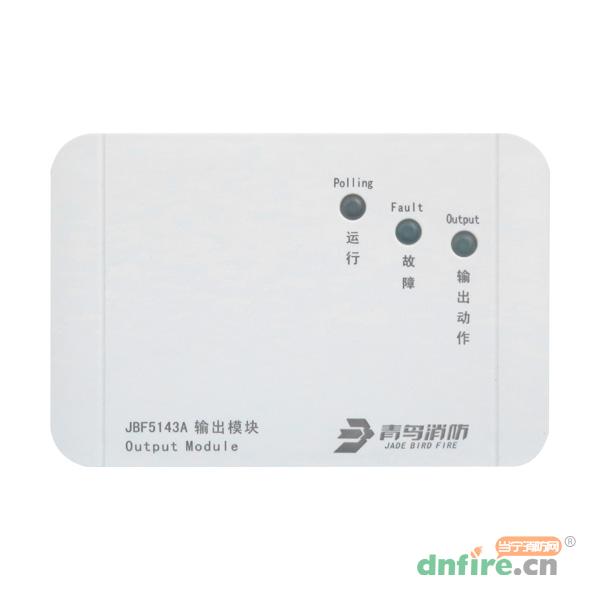

确认灯	监视状态：“运行”指示灯每 3 秒红色闪亮一次。 故障状态：“故障”灯黄色常亮。 动作状态：“输出动作”灯红色常亮
线制	二线制（无极性）
编址范围	1~200
编址方式	专用电子编码器
最远传输距离	1000m/RVS2*1.0 mm2
外观	PANTONE Warm Gray 1 C 米白色
外壳材质	塑料
重量	188g

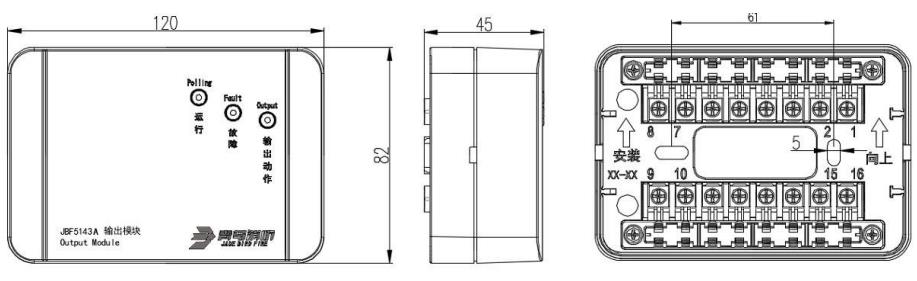

外形尺寸	L 120mm×W 82mm×H 45mm
执行标准	GB 16806-2006《消防联动控制系统》

四、JBF5143A输出模块接线图

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	北大青鸟
[型号]	JBF5143A
[名称]	输出模块
[工作电压]	DC18-28V，调制型，控制器提供
[工作电流]	监视电流≤1.5mA（DC24V），动作电流≤1.6mA（DC24V）
[环境温度]	工作温度-10~+55℃，贮存温度-20～+65℃
[环境湿度]	≤95%(无凝露)
[尺寸]	L 120mm×W 82mm×H 45mm
[重量]	188g
[执行标准]	GB 16806-2006《消防联动控制系统》
[静态电流]	≤ 1.5mA（DC24V）
[报警电流]	≤1.6mA（DC24V）
[外壳材质]	塑料
