TX3206二线制输入输出模块接线图

泰和安二线制TX3206输入输出模块接线图

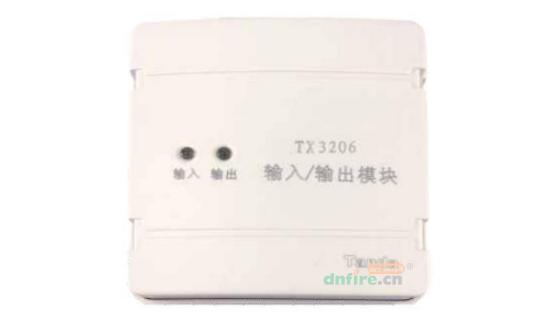

TX3206输入输出模块是泰和安的一款二线制控制模块,用于控制具有动作信号输出的被动型消防设备(如:电梯、消防泵、风机等),负责将火灾报警控制器的联动指令传送给受控设备,再将受控设备的动作反馈信号传送回火灾报警控制器。

TX3206输入输出模块接线图:

接线端子说明:

  Z1、Z2:总线信号输入,无极性;

  RET1、RET2:监视信号输入,无源节点;

  NO/O+、COM/O-:有源输出,输出容量DC24V/40mA。

注意:在输入线的末端(远离模块端)必须并联一个10KΩ的终端电阻,否则控制器将报该模块的“反馈线故障”。由于输出线接有受控设备作为负载,故无须配接终端电阻;不可断开受控设备做试验,否则控制器将报该模块的“输出线故障”。
