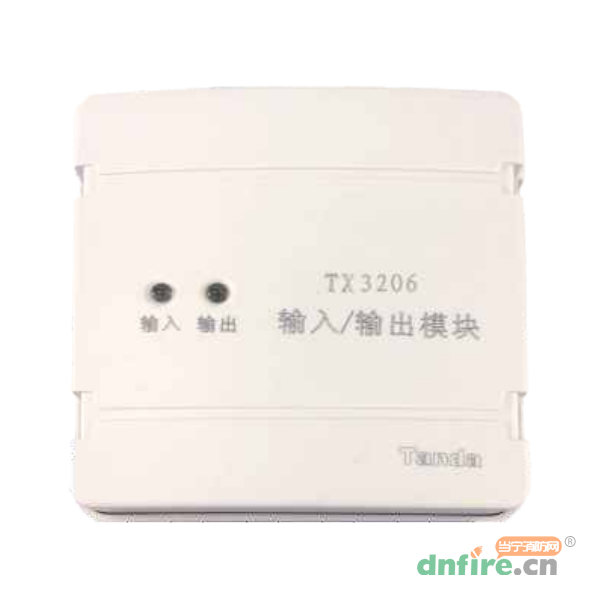

一、TX3206输入/输出模块概述

　　TX3206输入/输出模块（以下简称模块）符合国家标准GB 16806-2006《消防联动控制系统》。本模块用于控制具有动作信号输出的被动型消防设备(如:电梯、消防泵、风机等)，负责将火灾报警控制器的联动指令传送给受控设备，再将受控设备的动作反馈信号传送回火灾报警控制器。

　　本模块外形美观，采用插拔式结构，方便施工安装;采用专用集成芯片，具有强大的分析判断能力，可对所连接受控设备的控制线（断路状态、短路状态）、反馈线（断路状态、短路状态）进行检测，并通过指示灯给出状态指示。

　　注意：在输入线的末端（远离模块端）必须并联一个10KQ的终端电阻，否则控制器将报该模块的“反馈线故障”。由于输出线接有受控设备作为负载，故无须配接终端电阻;不可断开受控设备做试验，否则控制器将报该模块的“输出线故障”。

二、TX3206输入/输出模块功能特点

　　二总线，无极性采用专用集成芯片

　　总线、输入线、输出线之间均采用隔离设计，减少外部干扰的影响

　　输入可设置为常开或常闭模式

　　有源输出

　　软硬件多级滤波，提高抗干扰能力

　　插拔式结构，方便施工安装

三、TX3206输入/输出模块技术参数

总线协议	T3协议
工作电压	总线电压:15~28V（脉冲电压)
工作电流	总线监视电流:≤1.2mA 总线动作电流:≤40mA
指示灯	输入指示灯:红色（正常监视状态闪亮一次，故障状态闪亮两次，反馈状态常亮) 输出指示灯:红色（动作状态常亮)
编码方式	电子编码（占一个总线地址点，编码范围在1~242之间任意设定)
输出容量	DC24V / 40mA
终端电阻	10K Ω
线制	无极性二总线
使用环境	温度:-10℃～55℃相对湿度:≤95%RH，不凝露

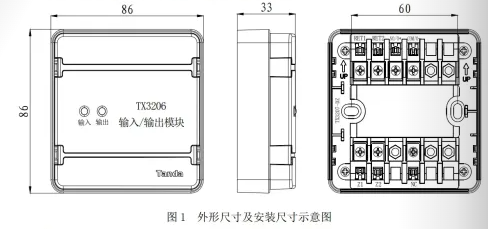

外形尺寸	86mm×86mm×33mm(含底座)
重量	约98g（含底座)
执行标准	GB 16806-2006

四、TX3206输入/输出模块接线图

　　接线端子说明：

　　Z1、Z2：总线信号输入，无极性；

　　RET1、RET2：监视信号输入，无源节点；

　　NO/O+、COM/O-：有源输出，输出容量DC24V/40mA。
