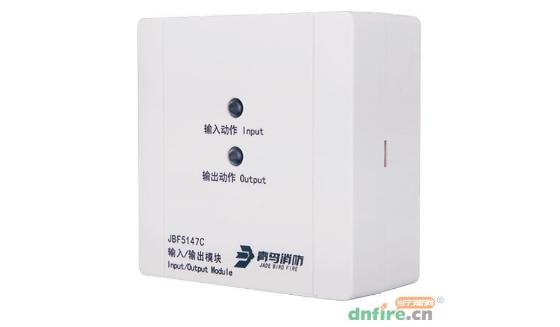

青鸟消防JBF5147C输入/输出模块可实现输入检测,多种方式输出的控制模块。该模块主要用于消防联动控制系统,同时可对被控设备与模块的输入端和输出端连接线路状态进行监测。
JBF5147C输入输出模块接线端子说明:
L1(端子4)、L2(端子5):接回路总线,无极性。
AS+(端子1)、AS-(端子2):接应答(无源触点),须并联10KΩ终端电阻。
NO(端子10)、COM(端子6):接被控设备(无源触点)。
JBF5147C输入输出模块接线图:
NO(端子10)、COM(端子6):接被控设备(无源触点)。模块启动后NO(端子10)和COM(端子6)切换为闭合状态。
