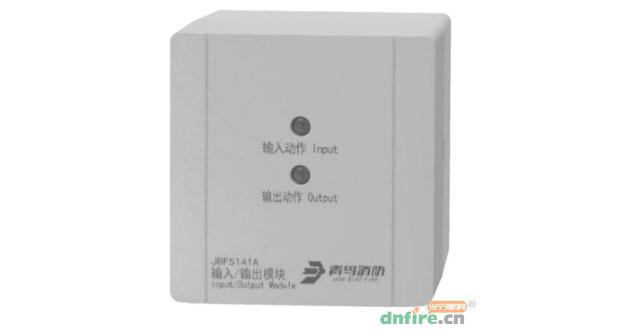

JBF5141A 输入/输出模块是青鸟消防的一款可实现输入检测，多种方式输出的控制模块。

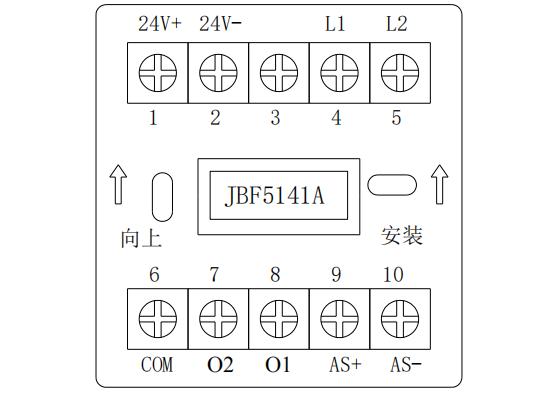

JBF5141A输入输出模块接线端子说明：

　　L1（端子4）、L2（端子5）：接回路总线，无极性，有总线信号接入模块即可正常工作。

　　24V+（端子1）、24V-（端子2）：接24V电源，实现24V电压检测和线路检测功能设计。

　　AS+（端子9）、AS-（端子10）：接应答（无源触点），必须并联10KΩ终端电阻。

　　COM（端子6）是继电器触点公共端，O2（端子7）是常闭触点，O1（端子8）是常开触点。

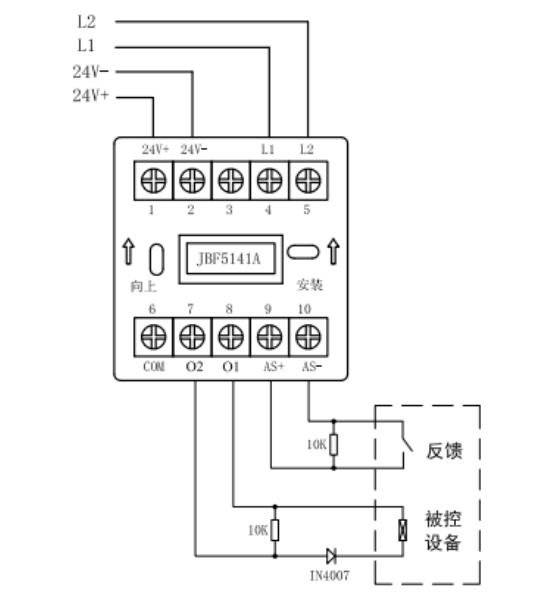

JBF5141A输入输出模块有源输出接线图：

JBF5141A有源输出接线图

　　O2（端子7）O1（端子8）为有源输出接线端子，在被控设备终端并联10KΩ电阻，用于检线功能；O2（端子7）输出正向串接二极管到被控设备电源正端，O1（端子8）输出接被控设备负端。模块启动后O2（端子7）输出电源正，O1（端子8）输出电源负。

　　24V+（端子1）接24V供电电源正，24V-（端子2）接24V供电电源负，提供被控设备供电电源。具体接线见图。

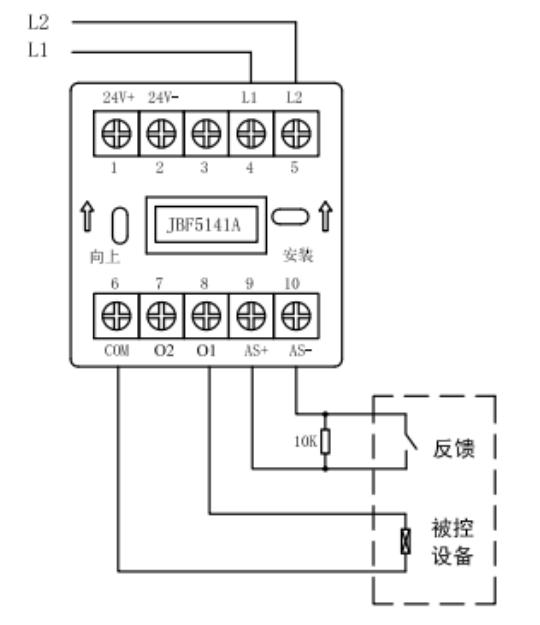

JBF5141A输入输出模块无源输出接线图：

　　该模块提供纯继电器触点输出功能，具有独立物理常开和常闭触点输出功能，COM（端子6）是继电器触点公共端，O2（端子7）是常闭触点，O1（端子8）是常开触点，模块启动后常闭触点断开，常开触点闭合，可用该触点实现无源和有源接电的单独控制。具体接线见图。

JBF5141A无源输出接线图

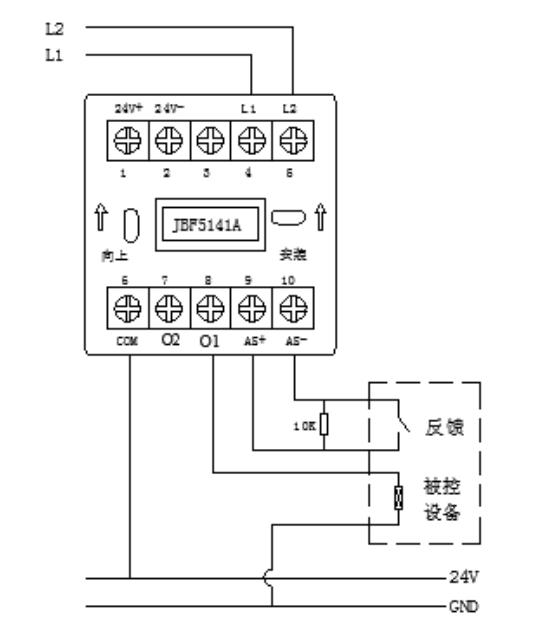

引入外部24V实现有源输出
