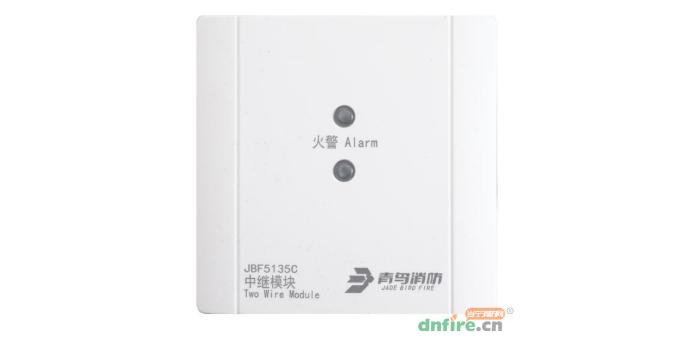

青鸟消防JBF5135C中继模块可实现对外接现场设备供电和状态监测的功能模块。该模块仅用于扩展回路容量接收探测器报警信号,将信息传送到火灾报警控制器,并点亮“火警”指示灯。
JBF5135C中继与控制器接线示意图:
24V+(端子1)、24V-(端子2):接24V电源,无极性。
L1(端子4)、L2(端子5):接回路总线,无极性。
JBF5135C中继与现场探测设备接线示意图:
OUT+(端子6/7)、OUT-(端子9/10):接现场探测设备接线端子。该接口电流输出能力为50mA。带载探测设备数量≤32个。
