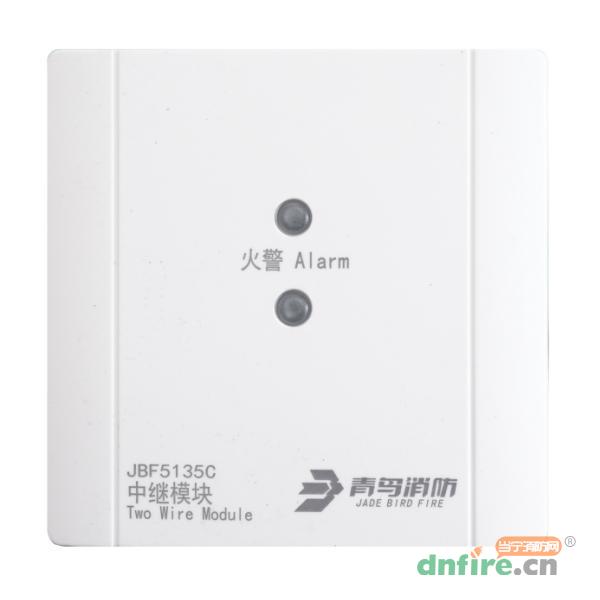

一、JBF5135C中继模块概述
JBF5142C输入/输出模块是青鸟消防股份有限公司开发的可实现脉冲输出、持续输出两种输出方式的控制模块。该模块主要用于消防联动设备的控制，并可接收联动设备动作后的应答信号从而判断被控设备是否动作，同时可对被控设备与模块的输入端和输出端连接线路状态进行监测。在使用过程中消防联动控制器发出命令，通过输入/输出模块启动或停止与该模块连接的外部设备，同时监测外部设备工作状态。
二、JBF5142C输入/输出模块工作原理
模块内嵌微处理器，通过微处理器实现与火灾报警控制器通讯、输入指令判断、状态指示灯控制等，模块占用一个编码地址，编址范围与协议相关，11S协议编址范围1-200，62S协议编址范围1-252。控制微处理器实现输出供电控制，状态检测功能。模块接收火灾报警控制器的复位命令，可以实现带载现场设备的复位操作。在接收到外接现场设备传来的报警信号后，将信息传送到火灾报警控制器并点亮“火警”指示灯。
三、JBF5135C中继模块功能特点
内置微处理器。
采用SMT表面贴装工艺。
DC24V电源总线，无极性。
回路总线，无极性。
与现场设备连接，同时为现场设备供电，电压范围DC20~28V。
施工中供电线及通信线建议使用双绞线，导线截面积不小于1.0mm2。
回路信号处理电路与输入检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强。
电子编码方式。
采用易于客户施工、维护的插拔式结构。先安装底座，线路检查完成后再装主体进行开通调试。
具备状态监测和故障检测功能。
模块后带载设备无需编址，既可采用分支布线，也可采用菊花链方式，无需终端电阻。
带载现场探测设备数量≤32个。
三、JBF5135C中继模块技术参数
| 型号 |
JBF5135C |
| 名称 |
中继模块 |
| 品牌 |
青鸟消防 |
| 工作电压 |
回路工作电压：DC13～28V，无极性
24V工作电压：DC20～28V，无极性
|
| 监视电流 |
≤0.7mA（回路）；≤40mA（DC24V） |
| 报警电流 |
≤ 0.7mA（回路）；≤ 100mA（DC24V）
|
| 输出容量 |
输出电流：50mA
|
| 确认灯 |
监视状态：“火警”灯红色闪亮；故障状态：“火警”灯熄灭；报警状态：“火警”灯红色常亮
|
| 线制 |
四线制 |
| 编址范围 |
11S协议：1~200（JBF-11SF系列控制器、JBF-11SF-C系列控制器、JB-QB-JBF-51SXX系列控制器）
62S协议：1~252（JBF-11SF-C系列控制器、JB-QB-JBF-51SXX系列控制器）
|
| 编址方式 |
专用电子编码器 |
| 最远传输距离 |
1000m/RVS2*1.0 mm2 |
| 外观 |
PANTONE Warm Gray 1 C 米白色 |
| 外壳材质 |
塑料 |
| 工作温度 |
-10~+55℃ |
| 贮存温度 |
-20～+65℃ |
| 相对湿度 |
≤95%(无凝露) |
| 产品质量 |
114g |
| 外形尺寸 |

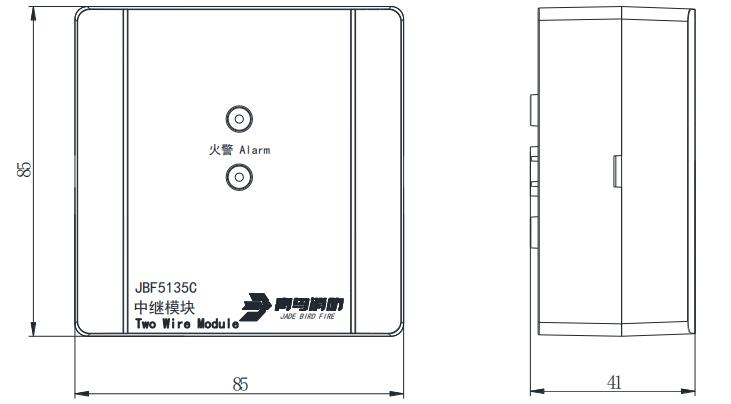

L 85mm×W 85mm×H 41mm |
| 执行标准 |
GB 16806-2006《消防联动控制系统》 |
四、JBF5135C中继模块接线图
模块与控制器接线示意图：
24V+（端子1）、24V-（端子2）：接24V电源，无极性。
L1（端子4）、L2（端子5）：接回路总线，无极性。
模块与现场探测设备接线示意图：
OUT+(端子6/7)、OUT-（端子9/10）：接现场探测设备接线端子。该接口电流输出能力为50mA。带载探测设备数量≤32个。
