泰和安TX3214B输出模块接线图

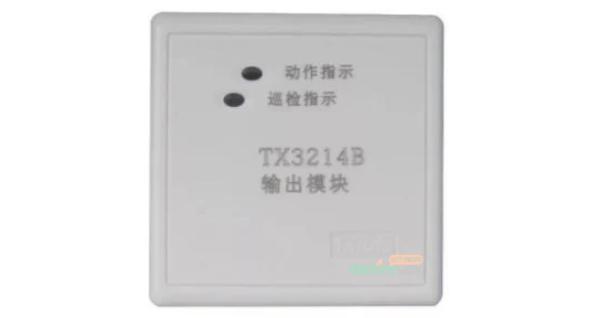

泰和安TX3214B输出模块

TX3214B输出模块用于总线制消防广播系统中消防广播间的切换控制,也就是泰和安的消防广播模块。模块接收到火灾报警控制器的启动命令后,吸合继电器,现场音箱切换到消防广播(事故广播),并点亮指示灯,表明切换成功。当模块工作于检线模式且无音乐广播输入时,可检测音箱的断路故障和短路故障。

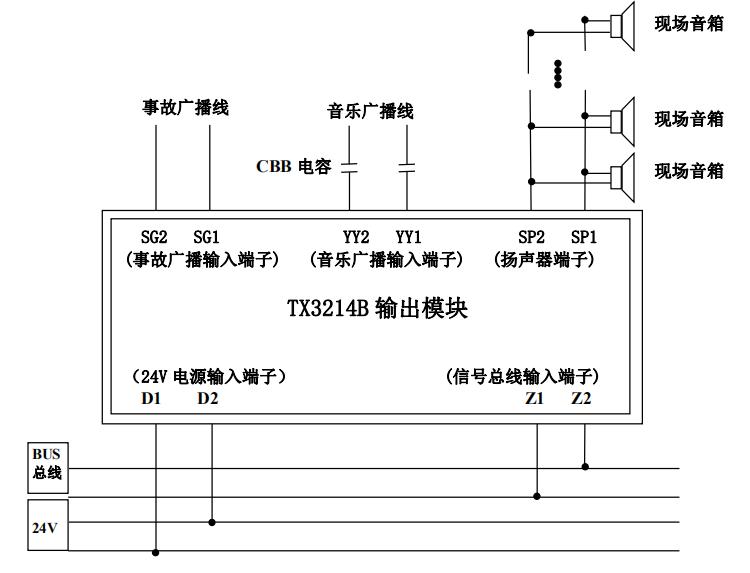

TX3214B输出模块接线图:

泰和安TX3214B输出模块接线图

TX3214B输出模块接线端子说明:

  D1 D2:24V电源输入端子,无极性。

  Z1 Z2:信号总线输入端子,无极性。

  SG1 SG2:事故广播输入端子。

  YY+YY-:音乐广播输入端子。

  SP1 SP2:与扬声器连接的输出端子。

注意事项:

  音乐广播输入端子需要接CBB电容,建议耐压450V,容量4.7uF。
