友情提醒：GST-LD-8309总线接线箱已停产，其替代产品为GST-JX100接线端子箱

一、GST-LD-8309总线接线箱概述：

GST-LD-8309总线接线箱（以下简称总线接线箱）是用于系统总线、485通讯线、DC24V等30V以下的信号线或电源线户内户外转接的接口箱。总线接线箱内置防雷电路，可以有效地防止雷击所带来的浪涌冲击对设备造成的损害，适用于连接多个建筑物的消防系统中，总线接线箱仅限于安装在室内。

二、GST-LD-8309特点：

总线接线箱采用压敏电阻器和瞬态抑制二极管等器件组成能量吸收电路，工作稳定，使用寿命长，安装简单方便。

三、GST-LD-8309技术特性：

1.端子数量：20组 2.端子容量：28V/10A 3.可容纳模块数量：3个（总线接线箱不配置模块，只预留安装模块的空间和安装孔） 4.使用环境：温度：-25℃～50℃ 相对湿度≤95％，不凝露 5.防护等级：IP40 6.外形尺寸： 490mm×364mm×85mm 7.箱体材料和颜色：优质板金材料，白色 8.重量：4.3kg 9.安装孔间距：465mm×180mm 10.执行标准：Q/GST 45-2006

四、GST-LD-8309结构特征与安装使用：

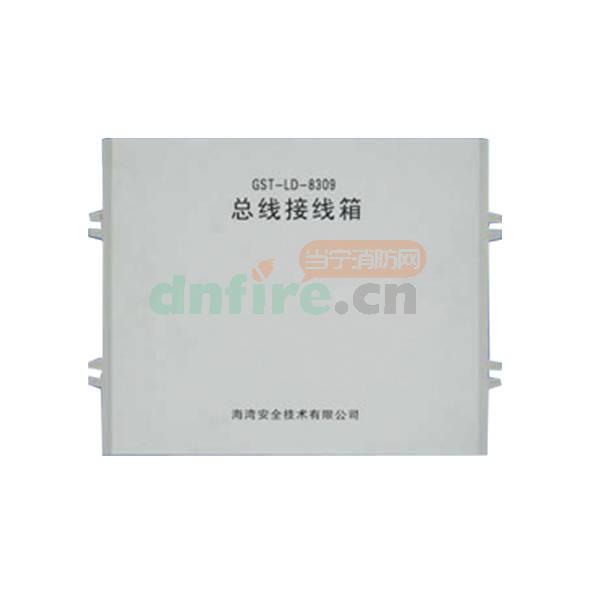

1.总线接线箱为壁挂安装方式，采用4个M6×60的膨胀螺栓固定到墙上，外形如图1所示。



2.总线接线箱内的端子排列如图2所示。

一个总线接线箱中放置有两个图2所示端子的线路板，两个线路板完全相同，在使用时是独立的。接线时，端子必须按组使用（如2-1和2-2是同一组端子），同一组的两对端子不分输入和输出，若一侧作为输入端，则另一侧即为输出端。

3.应用方法

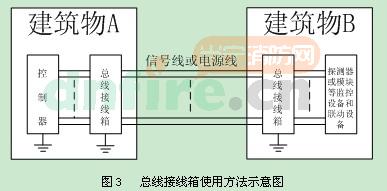

总线接线箱在消防系统中的应用方法如图3所示。

其中，建筑物A为消防系统的控制室，当信号线或电源线引出建筑物A时，应通过总线接线箱，建筑物B为探测器等消防设备的保护区域，当信号线或总线引入建筑物B时，也应通过总线接线箱。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	海湾（GST）
[型号]	GST-LD-8309
[名称]	总线接线箱
[环境温度]	-25℃～50℃
[外形尺寸]	305mm×305mm×78mm
[防护等级]	IP40
[重量]	4.3KG
