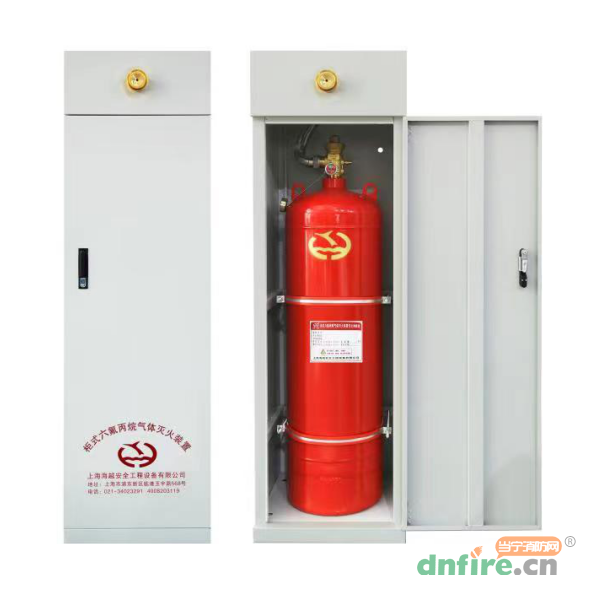

一、柜式六氟丙烷气体灭火装置概述
柜式六氟丙烷气体灭火装置是一种轻便可移动式自动灭火的现代化消防设备,其外形美观,直接安装在需要保护的防护区内,在发生火灾时,不需要经过管路,直接就可以在防护区喷放灭火。具有轻便、可移动、安装灵活、外形美观、安全性能好、灭火效率高、操作维护方便等优点,基于物联网的NB-IOT技术应用,实现远程数据采集和应用管理,是一种现代理想的自动灭火产品。
柜式气体灭火装置的核心是灭火剂。现有技术中,柜式气体灭火装置的灭火剂普遍采用高压二氧化碳或七氟丙烷。二氧化碳除了灭火浓度大,还有窒息的危险,不能应用于有人出入的场所;而七氟丙烷灭火剂的最低能见不良反应值(LOAEL)为10.5%,与GB50370公示“图书、档案、票据和文物资料库等防护区的灭火设计浓度宜采用10%”的数值十分接近,因此,采用七氟丙烷作为灭火剂的柜式气体灭火装置在有人出入的场所也需十分慎重的。
此外,柜式气体灭火装置中,喷嘴是实施灭火的重要部件,现有的柜式气体灭火装置的喷嘴由于结构设计不够合理,导致灭火剂喷放功能差,雾化不好,影响灭火效率。
上海海越公司生产的柜式六氟丙烷气体灭火装置吸收国内外先进技术,克服现有技术中存在的上述问题,提供一种安全性能好,可在有人出入的场所使用,尤其是我公司新设计的柜式六氟丙烷气体灭火装置的射流雾化喷嘴,喷放功能佳,雾化效果好,灭火效率高,该产品已经获得了国家专利(专利号为ZL201820278360.1)。
六氟丙烷灭火剂无色、无味、不导电,对臭氧层的耗损潜能值(ODP)为零、完全符合环保要求,在大部分防护区,灭火浓度均低于人体的无毒性反应浓度(NOAEL浓度=10%),对人体是安全的。温室效应潜能值也很低(0.63),是一种优秀的洁净气体灭火剂。可以用于敞开、半敞开空间灭火,也适用于有人场合全淹没灭火系统使用。
二、柜式六氟丙烷气体灭火装置工作原理
其灭火机理是:当发生火灾时,感温、感烟探测器将探测的信号通过火灾报警控制器进行逻辑处理后,发出灭火指令,开启容器阀,气瓶内部的灭火剂流入容器阀,经阀门、金属软管、喷嘴喷射到保护区,迅速气化降温;同时迅速捕捉燃烧中的活性基,中断燃烧链,达到速度极快灭火。
三、柜式六氟丙烷气体灭火装置灭火剂特点
(1)无污染。喷放后全部气化,无污渍、无痕迹,不会对保护的设备产生二次污染;
(2)灭火效能高。灭火浓度低于七氟丙烷;
(3)电绝缘性好。特别适宜扑灭电器火灾;
(4)充装密度大。常温下以低压液态储存,所需钢瓶数量少;
(5)优良的环保性能。HFC236fa其臭氧消耗潜能值ODP为零,不会破坏大气臭氧层;
(6)良好的安全性能。最低能见不良反应值(LOAEL)为15%,更加优于七氟丙烷(10.5%)。
四、柜式六氟丙烷气体灭火装置适用场所
(1)灭火药剂喷放后,要求不留痕迹或清洗残留物有困难的场所。
(2)保护区有贵重物品、珍贵档案等。
(3)适用于图书馆、档案库、计算机房、地铁控制室、高压变电室、发电机房、通讯机房、飞机汽车库房、船舶中心控制室、金融库房、风力发电行业、地下管廊、储能电站电池预制舱等重点部门和项目的消防防护。
五、柜式六氟丙烷气体灭火装置产品选型
根据柜体内安装灭火剂储瓶数量的不同分为单瓶组、双瓶组灭火装置。灭火器气瓶容积有90L、120L。

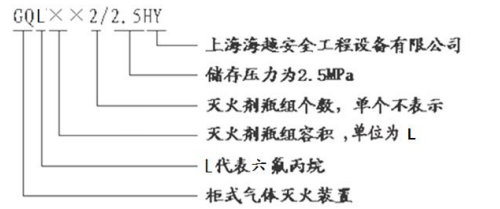

型号编制方法:
标记示例:
GQL120/2.5HY,表示灭火剂瓶组容积为120L,贮存压力为2.5MPa,由上海海越安全工程设备有限公司制造的柜式六氟丙烷气体灭火装置。
六、柜式六氟丙烷气体灭火装置技术参数
型号(四种) |
GQL90/2.5HY、GQL120/2.5HY、GQL90×2/2.5HY、GQL120×2/2.5HY |
灭火剂气瓶容积 |
90L、120L(型号中含×2代表同容积2个气瓶) |
灭火剂最大充装密度 |
1000Kg/m3 |
贮存压力 |
2.5MPa |
最大工作压力 |
3.9MPa |
灭火剂名称 |
六氟丙烷HFC236fa |
灭火技术方式 |
全淹没 |
灭火喷射时间 |
计算机房≤8s;其他≤10s |
启动方式 |
自动、电气手动 |
电磁型驱动装置 |
DQ75;驱动力:75N |
工作电源 |
AC220V、50Hz;备用电源 DC24V |
使用环境温度 |
0℃~+50℃ |
柜体外形尺寸mm |
520×480×1700、600×520×1950、900×480×1700、1060×520×1950 |

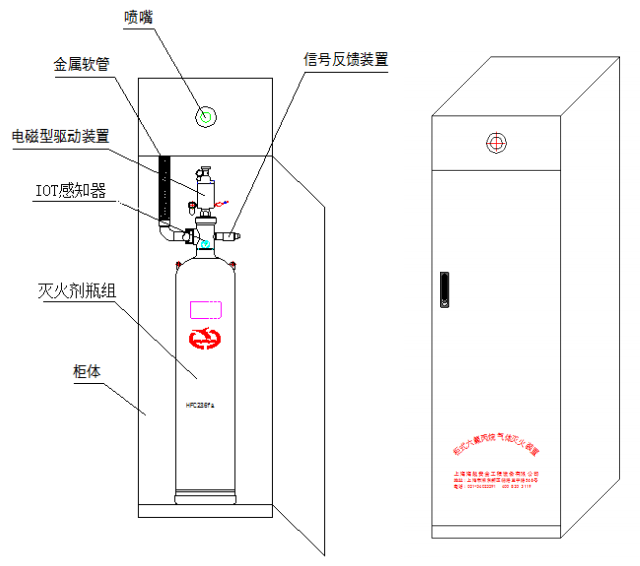

七、柜式六氟丙烷气体灭火装置结构组成
柜式气体灭火装置包括:柜体、灭火剂瓶组、电磁型驱动装置、金属软管、喷嘴等组成。
通过选配NB-IOT,LoRa等IOT感知器、网关,实现远程监控钢瓶内部气体压力、环境温度、钢瓶位置等物联网功能。
