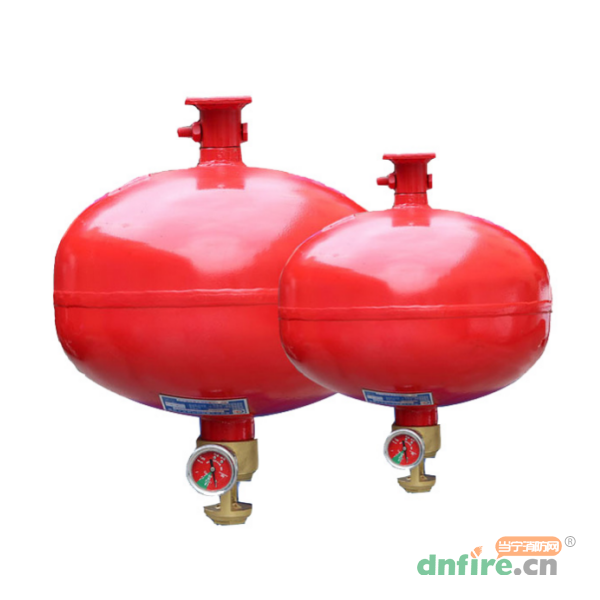

一、XQLW型悬挂式六氟丙烷气体灭火装置概述

　　悬挂式六氟丙烷气体灭火装置是一种新型、高效的自动灭火装置，具有无管路、不占地、不破坏原有建筑物布局、安装简便的特点，可用于扑灭可燃固体、液体、气体及带电设备等火灾，特别适用于变压器室、计算机室、通讯基站、油箱间、电缆隧道等狭小空间。

　　本装置应用六氟丙烷（HFC236fa）灭火剂，分子式:C3H2F6，分子量:152.03。六氟丙烷以化学灭火为主，兼有物理灭火作用，无色、无味、清洁、不导电、不污染被保护对象，不会对财物和精密设施造成损坏，对大气臭氧层无破坏作用（ODP值为零），符合环保要求，在大部分保护区域，灭火浓度均低于人体的无毒性反应浓度（NOAEL浓度=10%），对人体是安全的。温室效应潜能值也很低（0.63），是一种优秀的洁净气体灭火剂。可以用于敞开、半敞开空间灭火，也适用于有人场合全淹没灭火系统使用。

　　灭火装置由灭火剂储瓶、感温释放组件（容器阀、喷嘴、玻璃球融合一体）、IOT感知器（选配）、电引发器（选配）、悬挂支架等组成，不需安装灭火剂输送管道，不需设置专用的储瓶间，不用与火灾报警系统联动，采用悬挂或壁挂式安装，当火灾发生时，感温玻璃球破裂，容器阀开启，直接向防护区喷射灭火剂，灭火剂无管路损失，灭火速度更快、效率更高。

　　海越消防生产的悬挂式六氟丙烷气体灭火装置可基于物联网的NB-IOT技术应用，实现远程数据采集和应用管理。

二、XQLW型悬挂式六氟丙烷气体灭火装置工作原理

　　本装置为定温式自动灭火装置。安装在被保护区的上方，当防护区发生火灾时，防护区内温度上升，达到感温玻璃球的动作温度（68℃）时，感温玻璃球破碎，喷嘴开启，六氟丙烷灭火剂从喷嘴喷出在保护区形成足够浓度的灭火剂气体，实施灭火。

　　选配NB-IoT，LoRa等IoT感知器、网关，实现远程监控钢瓶内部气体压力、环境温度、钢瓶位置等状态，数据上传至云管理平台，并通过云平台推送至手机、PC客户端。

三、XQLW型悬挂式六氟丙烷气体灭火装置技术参数

执行标准	GA13-2006	GA13-2006	GA13-2006
产品型号	XQLW12/0.8	XQLW16/0.8	XQLW20/0.8
灭火剂贮存压力（20℃）	0.8 MPa	0.8 MPa	0.8 MPa
最大工作压力（50℃）	1.3 MPa	1.3 MPa	1.3 MPa
灭火剂充装量	12kg	16kg	20kg
最大保护范围	26m3	35m3	45m3
安装高度	3.0m	3.0m	3.5m
感温释放组件	ZSTX20-68℃	ZSTX20-68℃	ZSTX20-68℃
容器类别	钢质焊接容器公称压力1.3MPa	钢质焊接容器公称压力1.3MPa	钢质焊接容器公称压力1.3MPa
感温玻璃球	定温型 68℃	定温型 68℃	定温型 68℃
灭火应用方式	全淹没	全淹没	全淹没
喷射时间	≤10s	≤10s	≤10s
启动方式	定温型感温玻璃球启动	定温型感温玻璃球启动	定温型感温玻璃球启动
使用环境温度	0℃～50℃	0℃～50℃	0℃～50℃

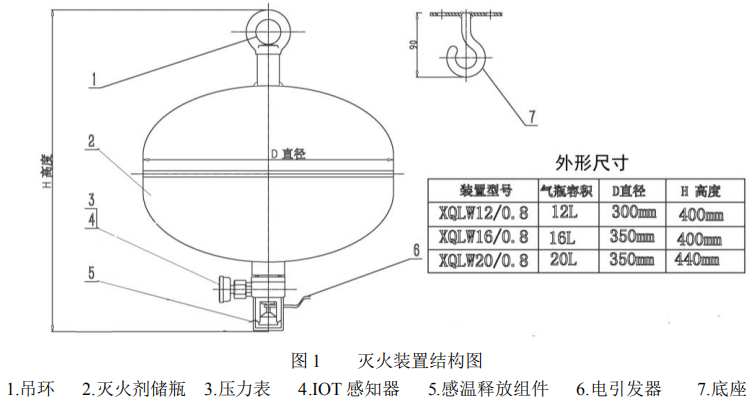

四、XQLW型悬挂式六氟丙烷气体灭火装置安装结构图

五、XQLW型悬挂式六氟丙烷气体灭火装置安装与维护

　　本装置安装简便，只需将悬挂支架固定在保护区顶端。注意墙体和天花板的强度，能够承受装置重量。

　　本装置需定期检查压力表压力，压力正常时表针在绿色区域。严禁自行拆卸灭火装置零部件。维修应由专业单位承担。

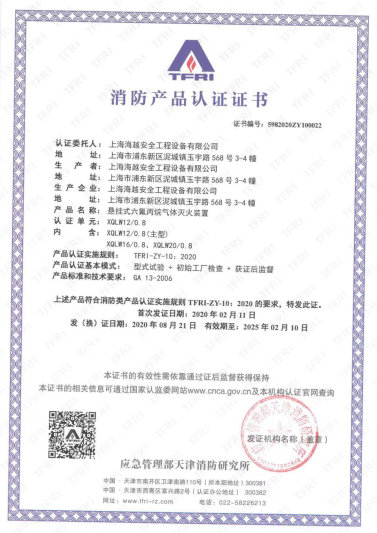

六、XQLW型悬挂式六氟丙烷气体灭火装置产品证书
