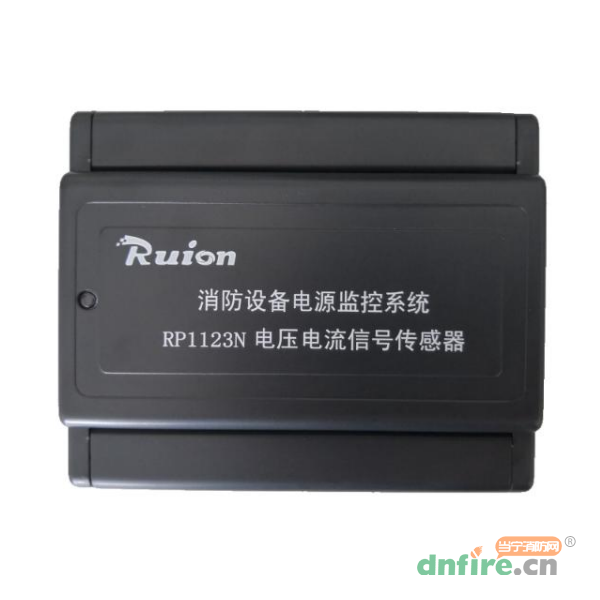

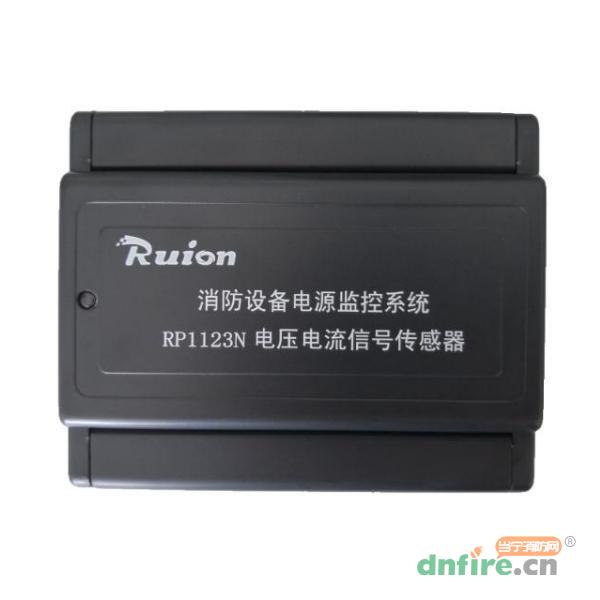

一、RP1123N电压电流信号传感器概述

　　RP1123N电压电流信号传感器用于监测消防设备电源的电压和电流信号；可监测三相双路电压信号和单路电流信号。

　　传感器采用二总线进行通信，可以实时监测被监控设备电源的是否有缺相和过流故障，并将该状态上传到监控器。传感器实时采样被监控电源的电压电流值，监控器可查看这些电压、电流值。

二、RP1123N电压电流信号传感器特点

　　◎传感器采用两线制总线供电通信，无极性连接。

　　◎内置高性能微处理器。

　　◎准确采集被监测设备电压值，精度10%。

　　◎传感器内部监测电路与外部高压电路之间完全隔离设计。

　　◎软硬件滤波技术，提高模块的抗干扰能力。

三、RP1123N电压电流信号传感器技术参数

型号	RP1123N
名称	电压/电流信号传感器
品牌	锐安科技
总线工作电压	总线24V，允许范围15V～28V
总线工作电流	≤0.6mA
线制	二线制，无极性
编码方式	电子编码，编码地址范围1～240
监测电压范围	AC100V～AC400V可设
监测电流范围	≤AC 5A
传感器状态指示	1）正常监视状态：指示灯闪亮； 2）被监控设备电源故障状态：指示灯常亮。
使用环境温度	-10℃～+55℃
相对湿度	≤95%RH，不凝露

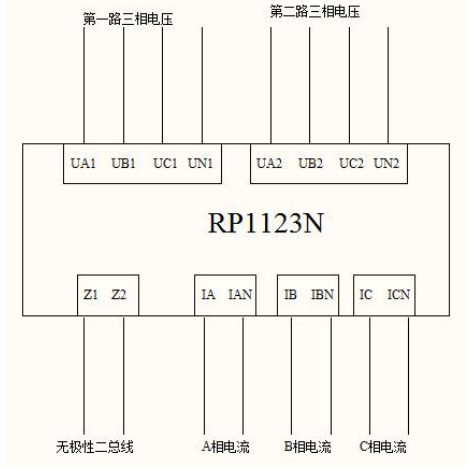

四、RP1123N电压电流信号传感器接线图

对外接线端子说明

　　Z1、Z2：总线接口，无极性；

　　UA1、UB1、UC1、UN1：第1路三相火线和零线接口，如果是三相三线制，则不接UN1

　　UA2、UB2、UC2、UN2：第2路三相火线和零线接口，如果是三相三线制，则不接UN2

　　IA、IAN：A相电流接口

　　IB、IBN：B相电流接口

　　IC、ICN：C相电流接口
