一、USC6548三相四线双电源电压传感器概述

　　①消防设备电源监控系统有一台监控主机、中继器及不同类型的现场监控传感器组成，监控不同消防设备的电源状态。根据不同消防设备使用的电源及监控要求选择相应的监控传感器。

　　②一台标准主机有4个回路，每个回路可接64台监控传感器，最多可接256台。

　　③当传输距离超过500米时，建议使用中继器扩展，1台中继器占用1个监控传感器地址，1台中继器可带64个监控传感器。

　　④每一种监控传感器均通过编码开关设定与监控主机的通讯地址。

　　⑤通讯传输方式为RS485总线，总线电缆采用RVSP2×1.5mm2,其电缆屏蔽层的一侧与监控主机的保护接地需可靠连接。

　　⑥监控主机及中继器使用220V电源供电，电源线采用BVR3×1.5mm2电缆，由现场消防电源或消防控制室消防电源提供。

　　⑦监控主机对监控传感器提供DC24V电源，电源线采用RVV2×2.5mm2电缆。

二、USC6548三相四线双电源电压传感器技术参数

额定工作电压	DC24V±10%
最大工作电流	DC50mA
电压测量范围	AC20V～400V
电流监测范围	AC100mA～6A(二次侧)
测量精度	1%(额定值)
通讯	RS485总线ModbusRTU协议
波特率	4800bps\9600bps\19200bps
有效通讯距离	1200m
安装方式	导轨式安装
工作温度范围	-40℃～55℃
储存温度范围	-45℃～85℃
相对温、湿度	20℃以下湿度90%不结露
防护等级	IP30
产品符合	GB/T17626-2-3-4-5-6

三、USC6548三相四线双电源电压传感器外形及尺寸

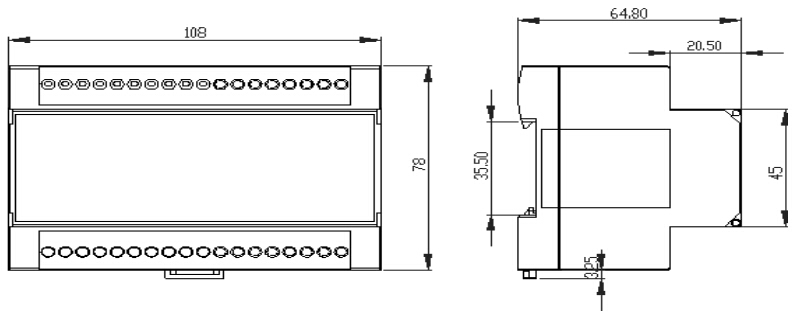

USC6548三相四线双电源电压传感器安装尺寸图

四、USC6548三相四线双电源电压传感器接线端子说明

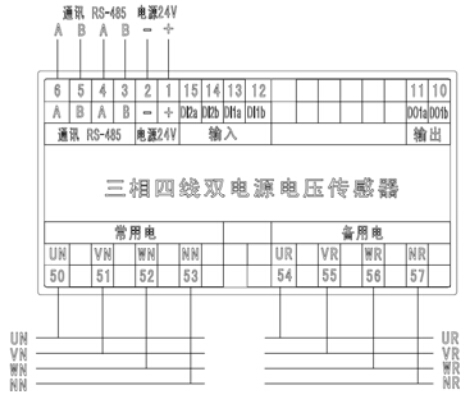

USC6548三相四线双电源电压传感器接线端子说明

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[工作电压]	DC24V±10%
[工作电流]	DC50mA
[电压测量范围]	AC20V～400V
[通讯]	RS485总线ModbusRTU协议
[有效通讯距离]	1200m
[安装方式]	导轨式安装
[工作温度]	-40℃～55℃
[储存温度]	-45℃～85℃
[相对湿度]	20℃以下湿度90%不结露
[防护等级]	IP30
[型号]	USC6548
[名称]	三相四线双电源电压传感器
[传感器类别]	双电源传感器
