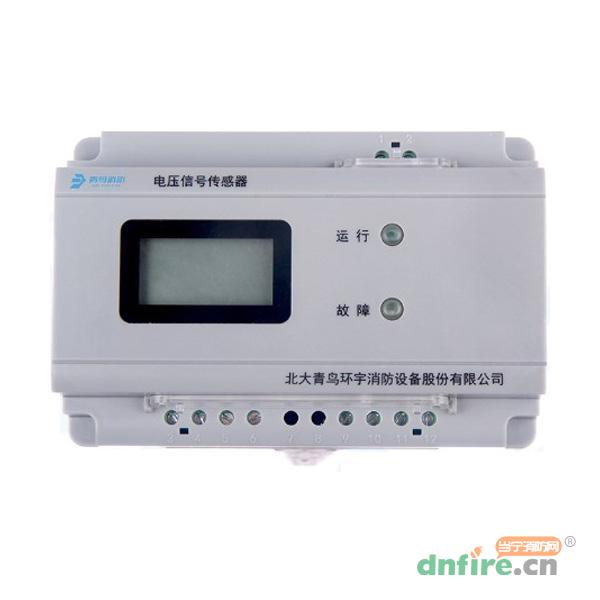

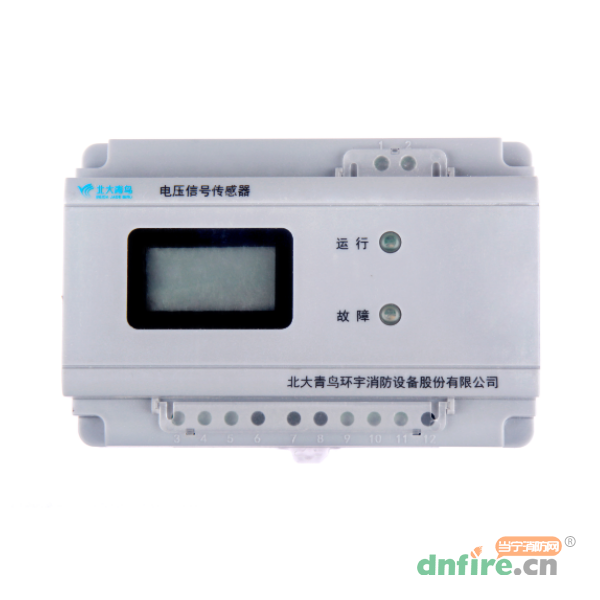

一、JBF6187三相四线电压信号传感器概述

　　JBF6187电压信号传感器为总线编址型现场设备，适用于监测采用三相四线制供电的双路电源配电系统。当其监测的三相交流信号出现供电中断，过压，欠压，缺相，错相等故障时，传感器会实时将上述故障信号上传给消防设备电源状体监控器进行声、光报警。

二、JBF6187三相四线电压信号传感器功能特点

　　传感器采用电子编码方式进行编码，编址范围1～252；

　　传感器和监控器之间采用无极性两总线连接方式，同时实现传感器供电及信息传输功能；

　　传感器设有两个指示灯，绿灯闪烁表示为正常工作状态，黄灯常亮表示为故障状态；

　　传感器具有同时对两路三相四线制消防电源电压值的实时监测功能，可在100秒内报出消防电源供电中断，过压，欠压，缺相，错相等故障；

　　传感器能将所监测的电压信号传送到配接的消防设备电源状态监控器。

三、JBF6187三相四线电压信号传感器技术参数

型号	JBF6187
名称	三相四线电压信号传感器
品牌	青鸟消防
规格	双路
监测对象	三相四线电源的电压值
额定工作电压	DC24V（回路总线供电）
额定工作电流	5mA
电压测量范围	AC220V
电压分辨率	1V
过压百分比	0%～20%
欠压百分比	0%～20%
通讯方式	无极性两总线
传输距离	≤1000m
环境温度	0℃～+40℃
相对湿度	10%～93％（非凝露）
外形尺寸	132mm×89.5mm×58mm
安装方式	35mm标准导轨

四、JBF6187三相四线电压信号传感器安装布线

　　使用编码器对传感器进行编码；

　　将传感器安装在双路消防电源配电箱内的35mm标准导轨上；

　　将无极性要求的回路总线接入到传感器的L1/L2端子；

　　将被监视的双路消防电源的三根相线按照要求依次接入到传感器的U1A、U1B、U1C、U1N和U2A、U2B、U2C、U2N端子；

　　回路总线应选用线径不小于1.5mm2的双绞软线（RVS-2×1.5mm2）；

　　传感器与电源输出端间应选用线径不小于1.5mm2的铜制导线（RVS-8x1.5mm2）。

五、JBF6187三相四线电压信号传感器显示状态

　　当传感器线路连接正常、监测电压正常情况下，传感器液晶屏将轮显目前每一路的监测电压值及本传感器在回路中所占地址，如下图：

　　注意：当电压信号传感器“电压检测输入端”供电中断（或空载）情况下，传感器黄色故障灯点亮，液晶屏不亮，监控器将显示该地址的传感器“供电中断”故障。
